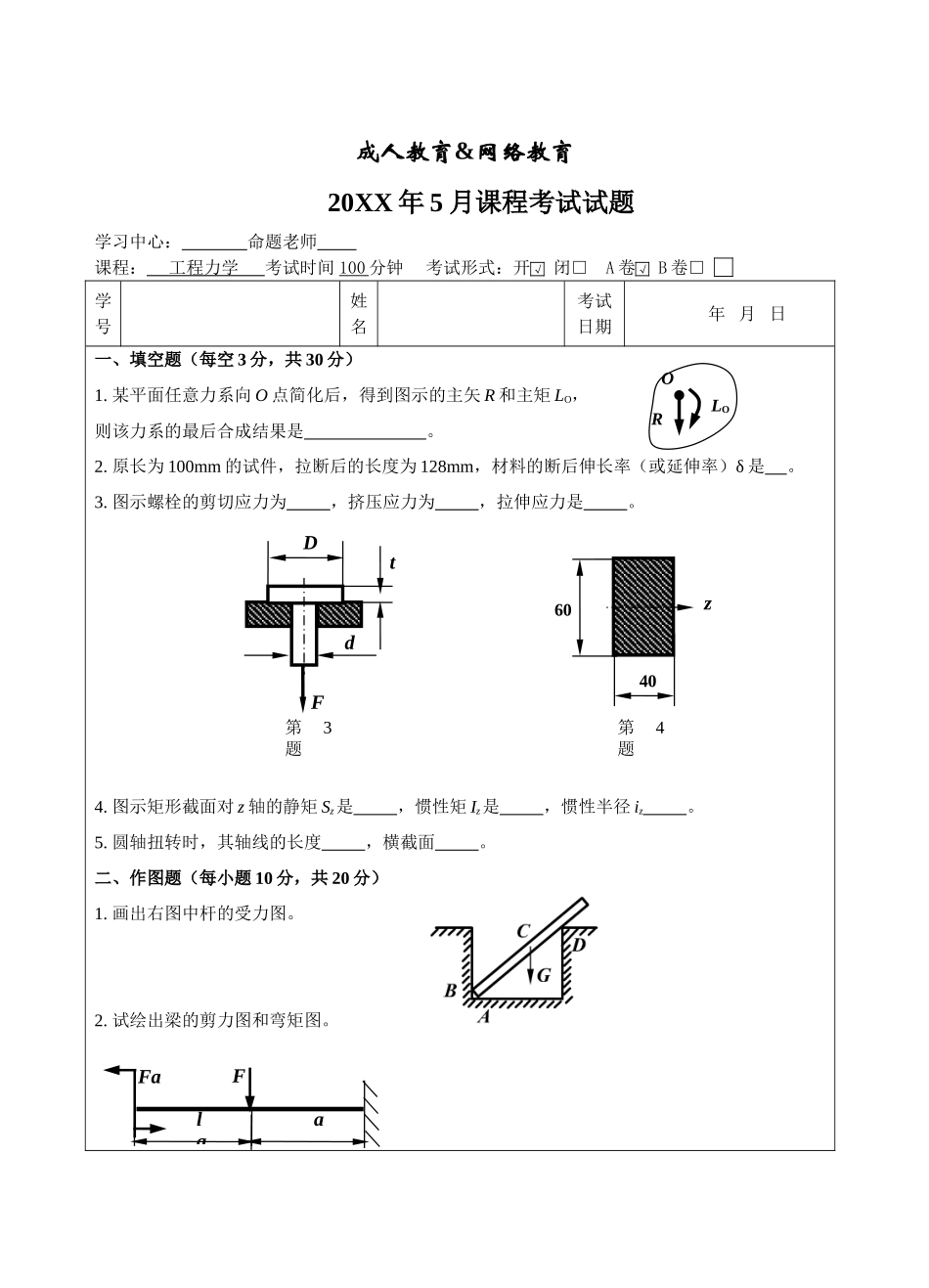

成人教育&网络教育 20XX 年 5 月课程考试试题学习中心： 命题老师 课程： 工程力学 考试时间 100 分钟 考试形式：开√ 闭□ A 卷√ B 卷□ 学号姓名考试日期 年 月 日一、填空题（每空 3 分，共 30 分）1. 某平面任意力系向 O 点简化后，得到图示的主矢 R 和主矩 LO，则该力系的最后合成结果是 。2. 原长为 100mm 的试件，拉断后的长度为 128mm，材料的断后伸长率（或延伸率）δ 是 。3. 图示螺栓的剪切应力为 ，挤压应力为 ，拉伸应力是 。4. 图示矩形截面对 z 轴的静矩 Sz是 ，惯性矩 Iz是 ，惯性半径 iz 。5. 圆轴扭转时，其轴线的长度 ，横截面 。二、作图题（每小题 10 分，共 20 分）1. 画出右图中杆的受力图。2. 试绘出梁的剪力图和弯矩图。 第3题FdtzD6040第4题FalaaFORLO三、计算题（20 分）压榨机构如图所示，A 为固定铰链支座。当在铰链 B 处作用一个铅直力 P 时，可通过压块 D挤压物体 E。假如 P＝300N，不计摩擦和自重，求杆 AB 和 BC 所受的力以及物体 E 所受的侧向压力。（图中长度单位为 cm。）四、计算题（15 分）图示为一安装在杆 AB 上的标志牌，牌的尺寸为 1m×1m，杆为钢质空心圆杆，其内径与外径之比 α＝0.7，垂直作用在标志牌上的风压压强 p＝5kPa，杆的许用应力[σ]＝160MPa，试设计杆 AB 的直径。五、计算题（15 分）试求图示千斤顶丝杠的工作安全因数。已知其最大承重量 F=100kN，丝杠有效直径d=52mm ， 长 度l=600mm ， 材 料 为A3钢 ， E=210GPa ， σp =200MPa ， σs =235MPa，a=304MPa，b=1.12MPa，可以认为丝杠的下端固定，上端为自由。dFlaBA1m1m3m题四图题五图
