有限公司300m2烧结项目烟气脱硫工程施工组织设计

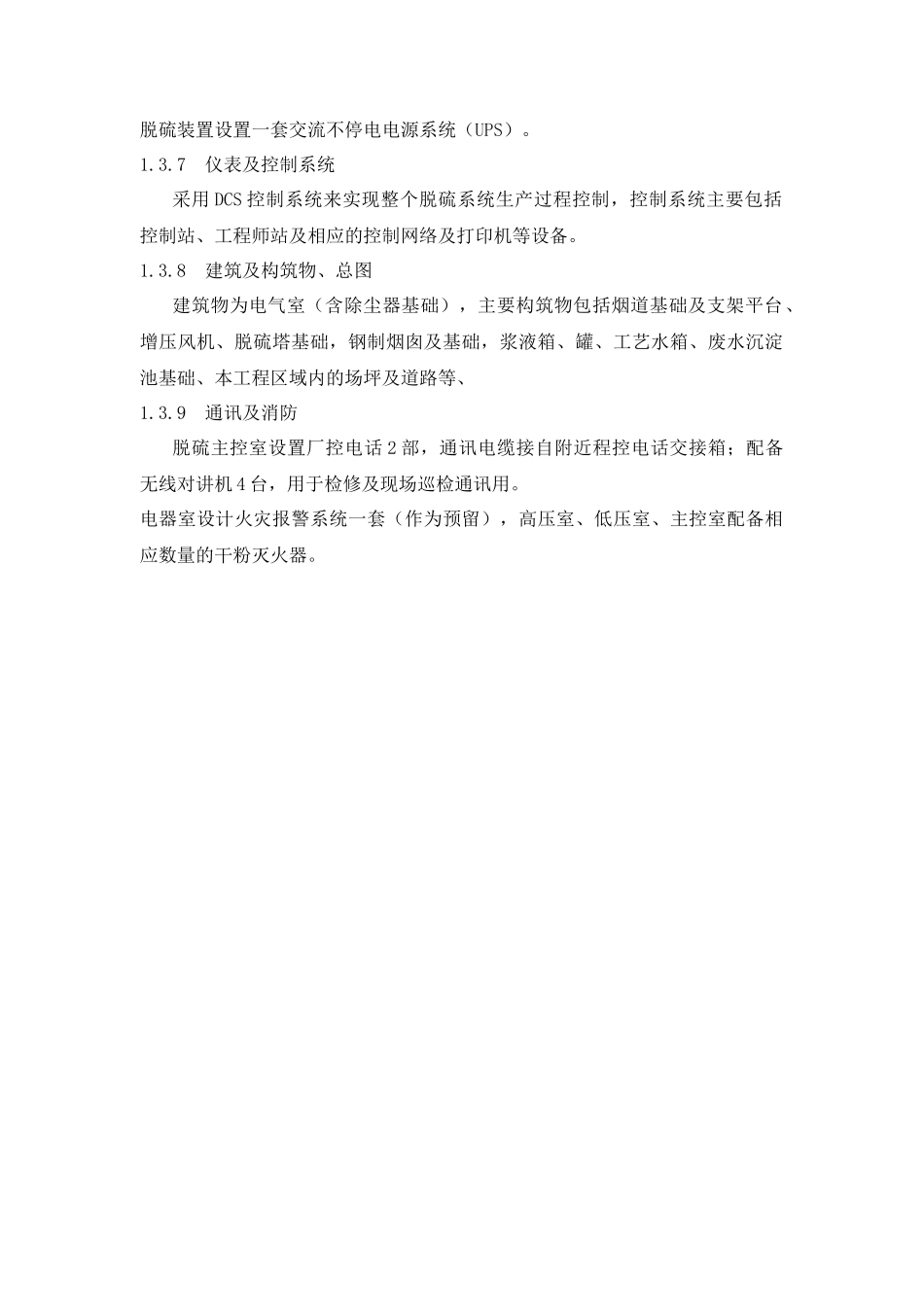

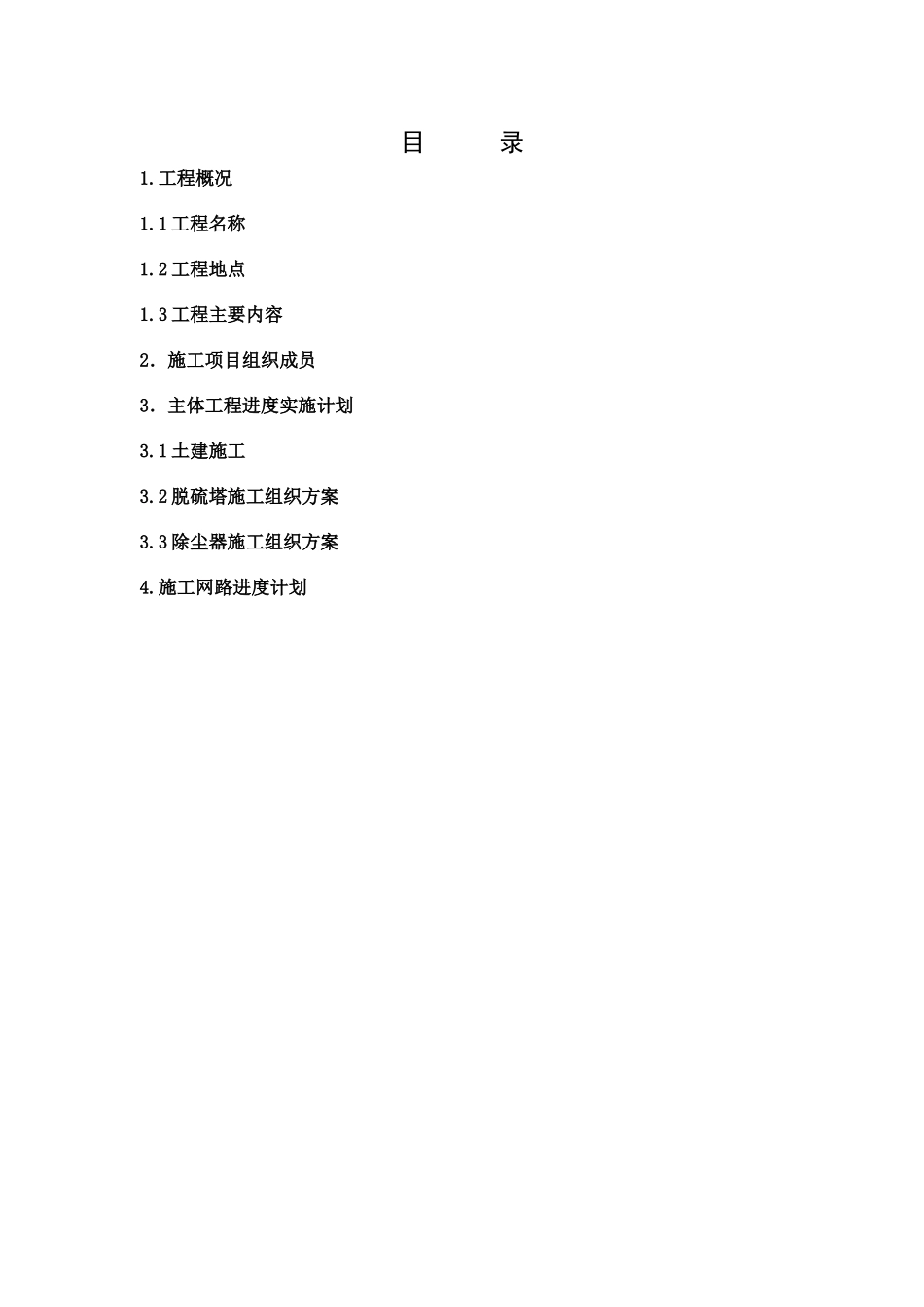

目 录1.工程概况1.1 工程名称1.2 工程地点1.3 工程主要内容2．施工项目组织成员3．主体工程进度实施计划3.1 土建施工3.2 脱硫塔施工组织方案3.3 除尘器施工组织方案4.施工网路进度计划1 工程概况1.1 工程名称有限公司 300m2烧结项目烟气脱硫工程。1.2工程地点江苏省张家港市南丰镇永联工业园1.3 工程主要内容本工程为在 300m2烧结机一套完整的脱硫装置，包括脱硫塔、除尘器系统，脱硫剂（石灰粉）贮存、输送及浆液制备供给系统，脱硫灰输送、贮存、浆液制品及外排系统，给排水系统，压缩空气及蒸气系统，供配电系统，仪表及控制系统，建筑及构筑物，总图运输系统等保证脱硫系统正常运行的全部设施。1.3.1 脱硫除尘系统由旋转喷雾脱硫塔、布袋除尘器、增压风机、烟道、进口挡板、旁路烟道挡板等组成，实现 SO2 脱除、脱硫灰收集、净烟气达标排放。1.3.2 脱硫剂（石灰粉）贮存及浆液制备供给系统由石灰粉仓、计量螺旋给料机、消化罐、振动筛、浆液罐、浆液泵、浆液管道及阀门等组成，实现烟气脱硫所需的脱硫剂制备和供给。1.3.3 脱硫灰输送、循环及外排系统由刮板输送机、斗式提升机、脱硫灰仓、计量螺旋给料机、循环灰混合罐、振动筛、循环灰浆液罐计循环灰浆液泵、循环灰浆液管道、阀门等组成，实现脱硫灰收集和循环使用。脱硫灰浆液与石灰浆液混合喷雾实现脱硫烟气中的 SO2，部份脱硫灰定期外排进行综合利用。1.3.4 给排水系统水源就近接自甲方指定的厂区供水管网，设置专用工艺水箱，为各用水点供回水；区域内设排水管沟，收集后实现综合利用或排入厂区排水管、沟。1.3.5 压缩空气、氮气、蒸气系统压缩空气、氮气气源从现有压缩空气、氮气管网就近引接，设置储气罐一套，用于脱硫装置所需用气；蒸气就近接自现有蒸气管网、介质管路共架敷设所有介质管道均接自甲方指定的接入点。1.3.6供配电系统本工程用总电源接自配电室。为风机、雾化器、泵、搅拌器等设备供配电，电压等级 10KV、380V、220V；为满足仪表自动化装置对交流电源的特殊要求，脱硫装置设置一套交流不停电电源系统（UPS）。1.3.7仪表及控制系统采用 DCS 控制系统来实现整个脱硫系统生产过程控制，控制系统主要包括控制站、工程师站及相应的控制网络及打印机等设备。1.3.8建筑及构筑物、总图建筑物为电气室（含除尘器基础），主要构筑物包括烟道基础及支架平台、增压风机、脱硫塔基础，钢制烟囱及基础，浆液箱、罐、工艺水箱、废水沉淀池基础、本工程区域内的...
