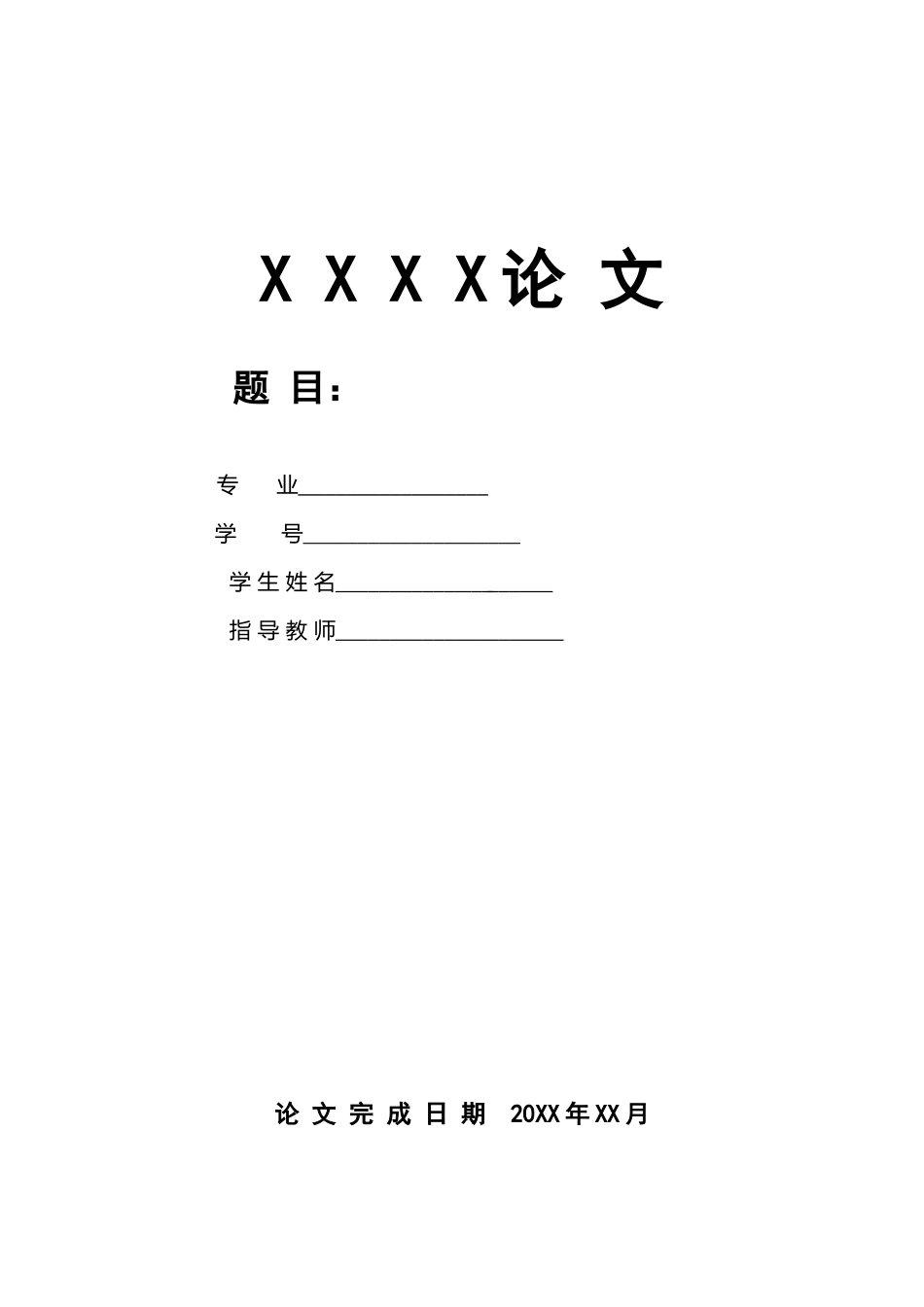

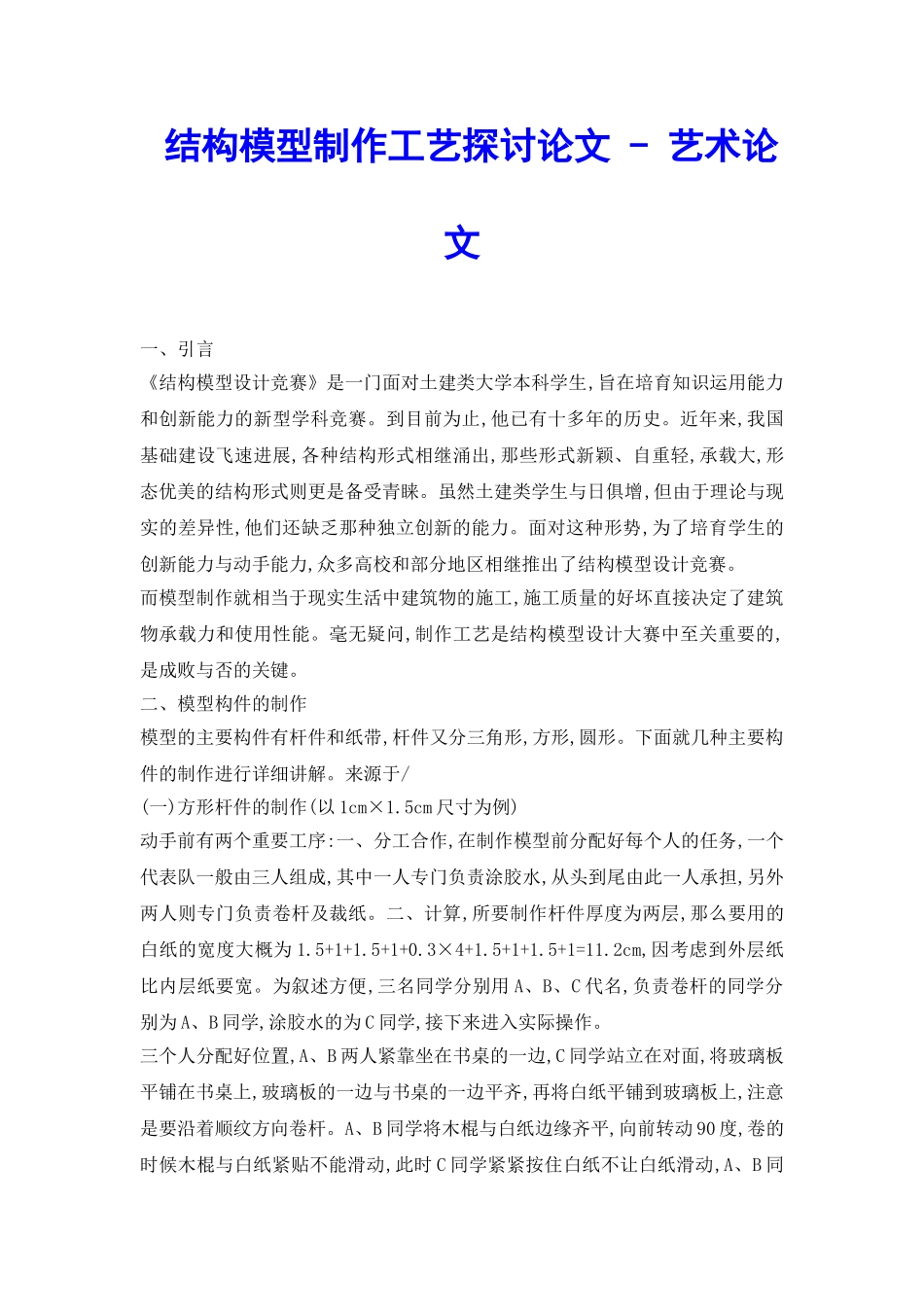

X X X X 论 文题 目： 专 业 学 号 学 生 姓 名 指 导 教 师 论 文 完 成 日 期 20XX 年 XX 月 结构模型制作工艺探讨论文 - 艺术论文一、引言《结构模型设计竞赛》是一门面对土建类大学本科学生,旨在培育知识运用能力和创新能力的新型学科竞赛
到目前为止,他已有十多年的历史
近年来,我国基础建设飞速进展,各种结构形式相继涌出,那些形式新颖、自重轻,承载大,形态优美的结构形式则更是备受青睐
虽然土建类学生与日俱增,但由于理论与现实的差异性,他们还缺乏那种独立创新的能力
面对这种形势,为了培育学生的创新能力与动手能力,众多高校和部分地区相继推出了结构模型设计竞赛
而模型制作就相当于现实生活中建筑物的施工,施工质量的好坏直接决定了建筑物承载力和使用性能
毫无疑问,制作工艺是结构模型设计大赛中至关重要的,是成败与否的关键
二、模型构件的制作模型的主要构件有杆件和纸带,杆件又分三角形,方形,圆形
下面就几种主要构件的制作进行详细讲解
来源于/(一)方形杆件的制作(以 1cm×1
5cm 尺寸为例)动手前有两个重要工序:一、分工合作,在制作模型前分配好每个人的任务,一个代表队一般由三人组成,其中一人专门负责涂胶水,从头到尾由此一人承担,另外两人则专门负责卷杆及裁纸
二、计算,所要制作杆件厚度为两层,那么要用的白纸的宽度大概为 1
5+1=11
2cm,因考虑到外层纸比内层纸要宽
为叙述方便,三名同学分别用 A、B、C 代名,负责卷杆的同学分别为 A、B 同学,涂胶水的为 C 同学,接下来进入实际操作
三个人分配好位置,A、B 两人紧靠坐在书桌的一边,C 同学站立在对面,将玻璃板平铺在书桌上,玻璃板的一边与书桌的一边平齐,再将白纸平铺到玻璃板上,注意是要沿着顺纹方向卷杆
A、B 同学将木棍与白纸边缘齐平,向前转动
