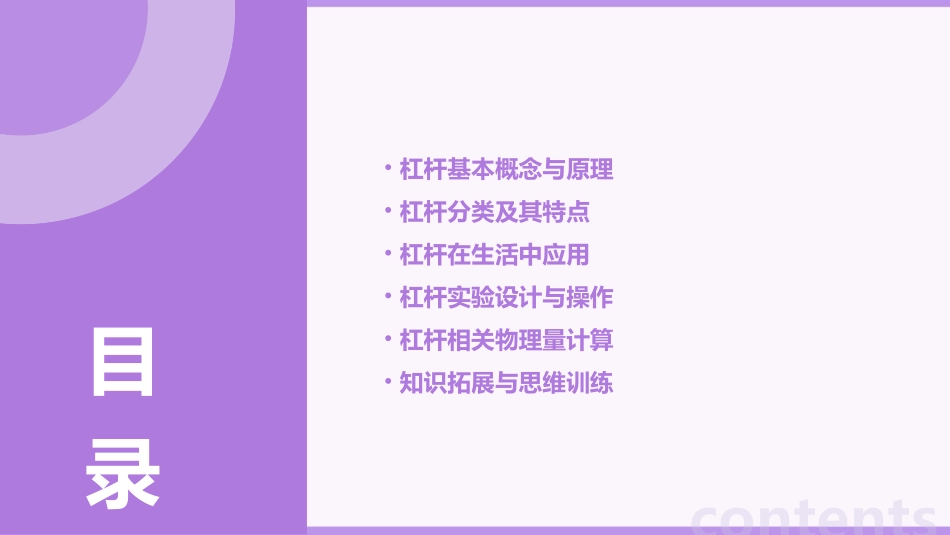

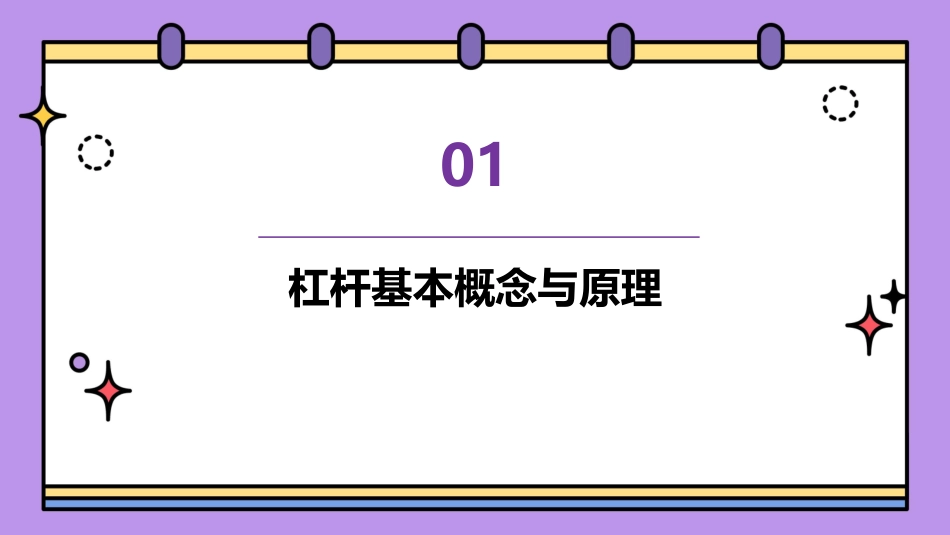

新课标初中物理《杠杆》精品ppt课件•杠杆基本概念与原理•杠杆分类及其特点•杠杆在生活中应用•杠杆实验设计与操作•杠杆相关物理量计算•知识拓展与思维训练contents目录01杠杆基本概念与原理一根在力的作用下可绕固定点转动的硬棒就叫杠杆。杠杆定义支点、动力、阻力、动力臂、阻力臂。杠杆组成部分杠杆定义及组成部分杠杆平衡条件动力×动力臂=阻力×阻力臂，即FL=FL₁₁₂₂。杠杆原理当杠杆处于平衡状态时，动力臂与阻力臂的比值等于阻力与动力的比值，即L/L=F/F₁₂₂₁。杠杆平衡条件与原理如瓶起子、核桃夹、羊角锤等，省力但费距离。省力杠杆如镊子、钓鱼竿、理发剪刀等，费力但省距离。费力杠杆如天平、定滑轮等，既不省力也不费力，既不省距离也不费距离。等臂杠杆生活中常见杠杆实例02杠杆分类及其特点动力臂大于阻力臂省力但费距离例子：撬棒、瓶起子、羊角锤等第一类杠杆：省力杠杆动力臂小于阻力臂费力但省距离例子：镊子、筷子、钓鱼竿等第二类杠杆：费力杠杆动力臂等于阻力臂不省力也不费力，不省距离也不费距离例子：天平、定滑轮等第三类杠杆：等臂杠杆03杠杆在生活中应用利用杠杆原理，通过手柄施加力使得刀刃张开或闭合，方便剪切物体。剪刀钳子锤子钳口部分相当于杠杆的阻力臂，通过手柄施加力可以夹持或者剪切物体。锤子在敲击物体时，也利用了杠杆原理，通过手柄施加力使得锤头产生较大的冲击力。030201剪刀、钳子等工具中应用天平是一种等臂杠杆，通过比较两侧物体的质量来测量物体的质量。天平秤的种类很多，如杆秤、台秤等，都是利用杠杆平衡条件来测量物体质量的工具。秤弹簧测力计中也利用了杠杆原理，通过弹簧的伸长量与所受拉力成正比的关系来测量力的大小。弹簧测力计天平、秤等测量工具中应用建筑工程中应用吊车吊车在工作时，其吊臂相当于一个杠杆，通过变幅油缸的伸缩来改变吊臂的长度和角度，从而实现重物的升降和移动。塔吊塔吊也是一种利用杠杆原理的起重机械，其塔身相当于一个固定的支点，通过变幅小车在塔身上移动来改变吊钩的位置和高度。挖掘机挖掘机的铲斗部分相当于一个杠杆，通过液压缸的伸缩来实现铲斗的挖掘和卸载动作。04杠杆实验设计与操作实验目的探究杠杆的平衡条件理解杠杆原理及其在生活中的应用实验目的和器材准备03钩码（质量已知）01器材准备02杠杆及支架实验目的和器材准备123刻度尺弹簧测力计细线实验目的和器材准备实验步骤1.将杠杆安装在支架上，调节杠杆两端的平衡螺母，使杠杆在水平位置平衡。2.在杠杆左侧挂上一定数量的钩码，用弹簧测力计在右侧施加竖直向上的拉力，使杠杆再次平衡。记录钩码的质量和弹簧测力计的示数。实验步骤和注意事项0102实验步骤和注意事项4.用刻度尺测量杠杆上各点到支点的距离，记录数据。3.改变钩码的数量和位置，重复步骤2，多次进行实验。实验前需检查器材是否完好，确保实验顺利进行。在实验过程中，要保持杠杆水平且稳定，避免摇晃或倾斜。注意事项实验步骤和注意事项实验步骤和注意事项挂钩码和施加拉力时要轻拿轻放，避免对杠杆造成冲击。记录数据时，要确保准确无误，以便后续分析。数据记录表格|实验次数|左侧钩码质量（m1）|左侧钩码到支点距离（l1）|右侧拉力（F2）|右侧拉力到支点距离（l2）||---|---|---|---|---|数据记录和处理方法010203|1|xxx|xxx|xxx|xxx||2|xxx|xxx|xxx|xxx||3|xxx|xxx|xxx|xxx|数据记录和处理方法•|...|...|...|...|...|数据记录和处理方法数据处理方法1.根据实验数据，分析钩码质量、钩码到支点的距离与拉力和拉力到支点距离之间的关系。2.通过比较实验数据，探究杠杆的平衡条件。3.结合实验结果和理论知识，深入理解杠杆原理及其在生活中的应用。01020304数据记录和处理方法05杠杆相关物理量计算确定杠杆的支点和力的作用线01力臂是支点到力的作用线的垂直距离，因此首先需要确定杠杆的支点和力的作用线。画出力臂02从支点向力的作用线作垂线，垂足与支点间的距离即为力臂长度。注意问题03在计算力臂时，要注意力的作用线通过支点时力臂为零，以及杠杆在水平位置平衡时力臂在杠杆上等情况。力臂长度计算杠杆平衡条件动力×动力臂=阻力×阻力臂...
