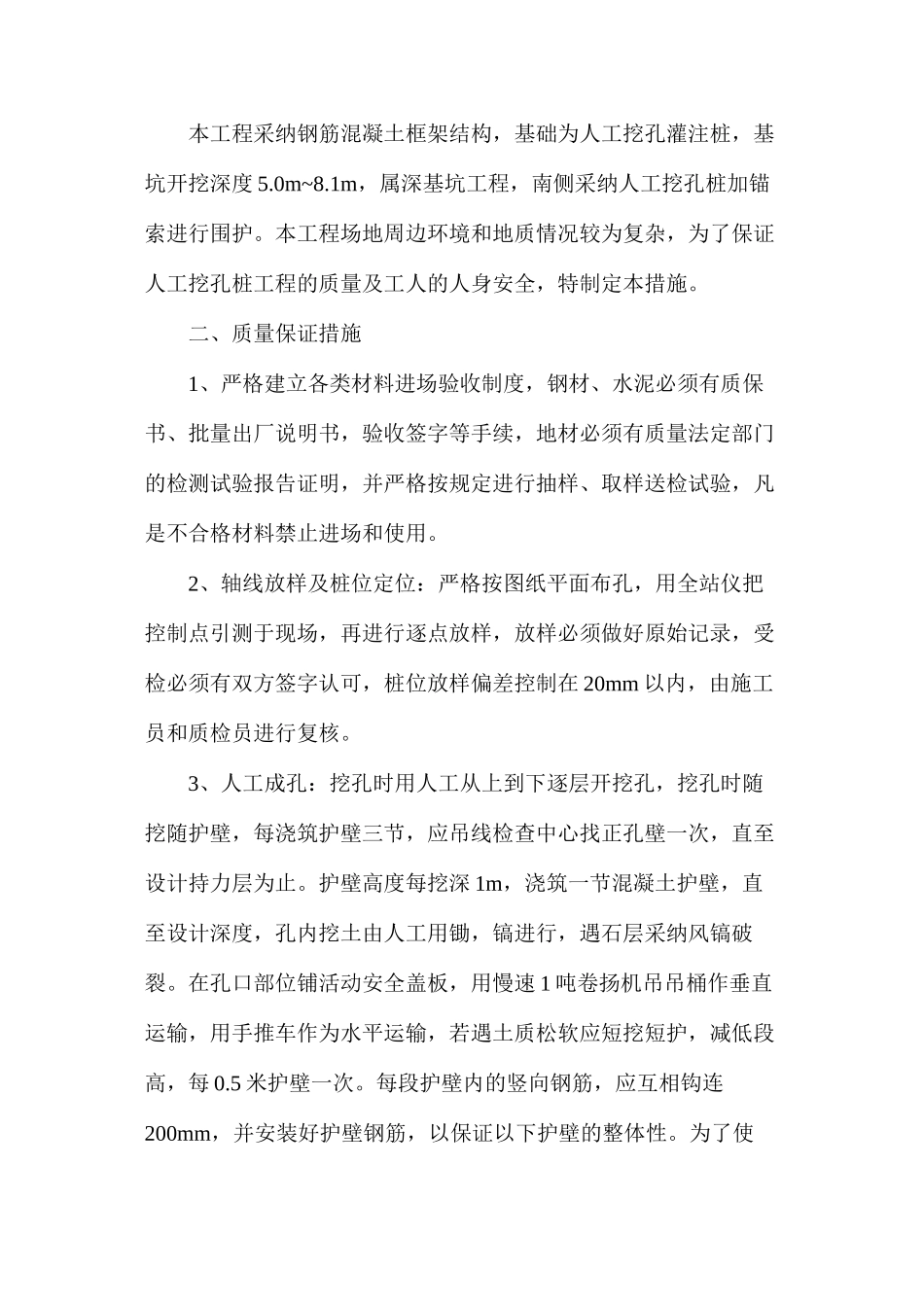

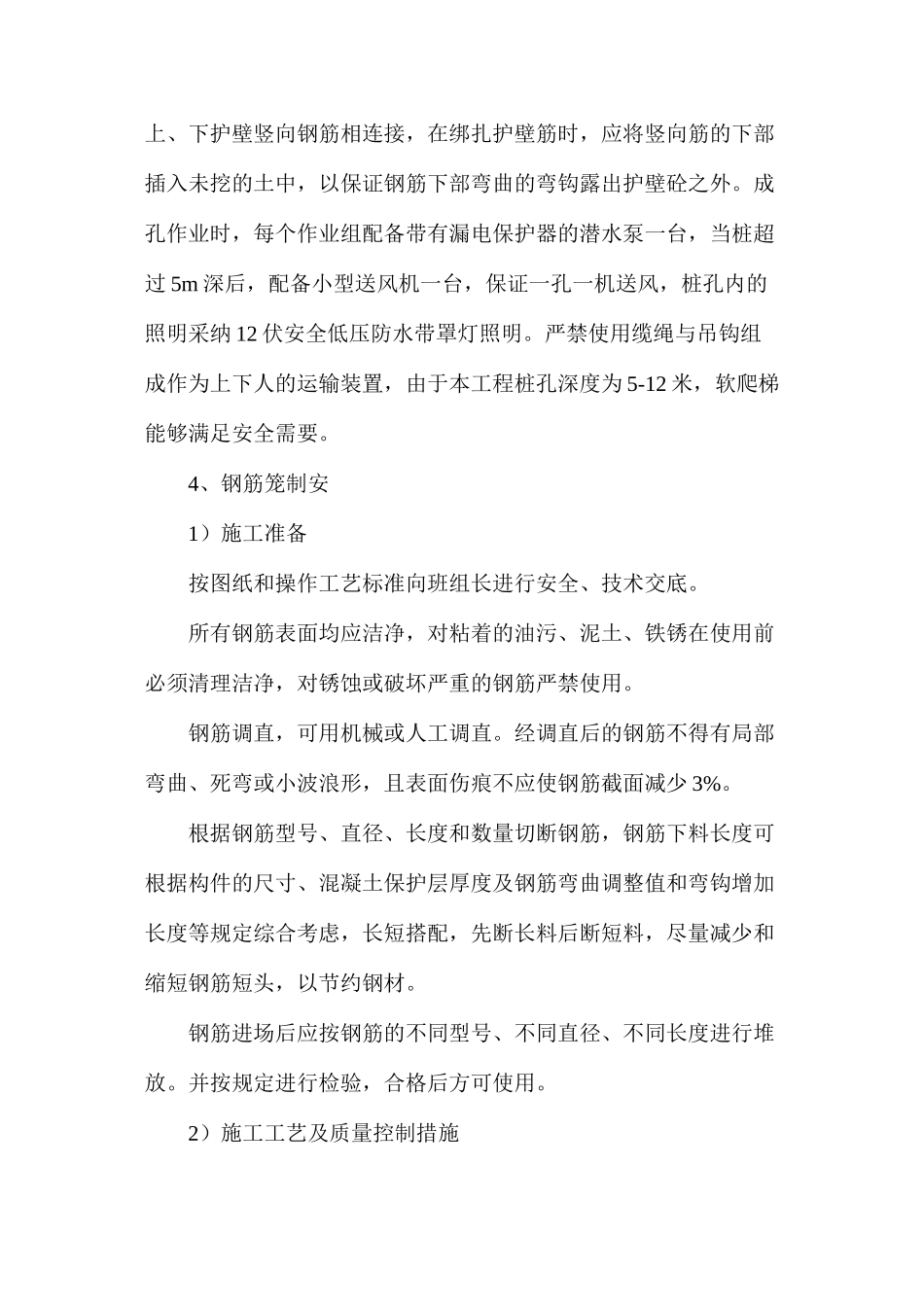

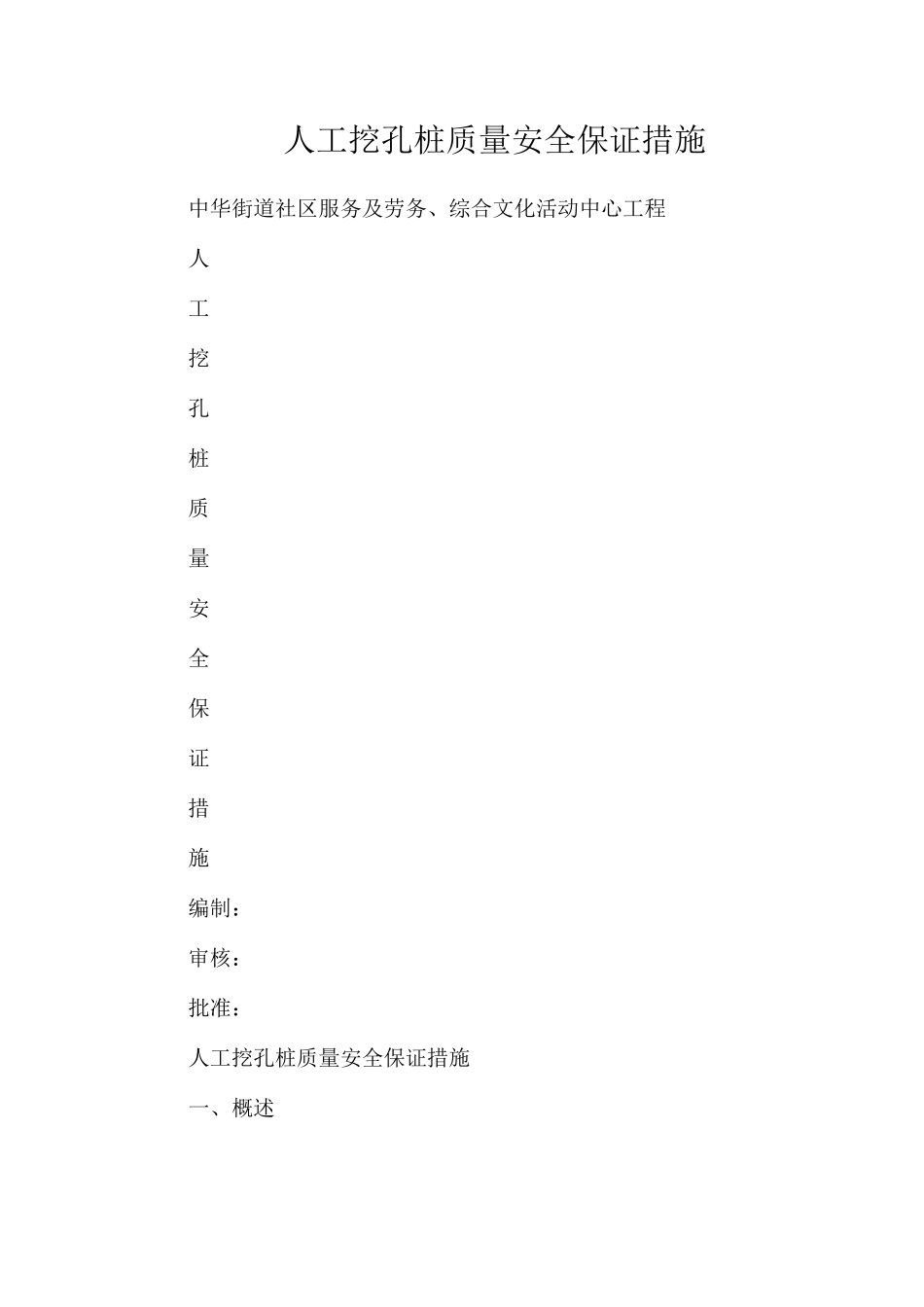

人工挖孔桩质量安全保证措施中华街道社区服务及劳务、综合文化活动中心工程人工挖孔桩质量安全保证措施编制：审核：批准：人工挖孔桩质量安全保证措施一、概述本工程采纳钢筋混凝土框架结构，基础为人工挖孔灌注桩，基坑开挖深度 5.0m~8.1m，属深基坑工程，南侧采纳人工挖孔桩加锚索进行围护。本工程场地周边环境和地质情况较为复杂，为了保证人工挖孔桩工程的质量及工人的人身安全，特制定本措施。二、质量保证措施1、严格建立各类材料进场验收制度，钢材、水泥必须有质保书、批量出厂说明书，验收签字等手续，地材必须有质量法定部门的检测试验报告证明，并严格按规定进行抽样、取样送检试验，凡是不合格材料禁止进场和使用。2、轴线放样及桩位定位：严格按图纸平面布孔，用全站仪把控制点引测于现场，再进行逐点放样，放样必须做好原始记录，受检必须有双方签字认可，桩位放样偏差控制在 20mm 以内，由施工员和质检员进行复核。3、人工成孔：挖孔时用人工从上到下逐层开挖孔，挖孔时随挖随护壁，每浇筑护壁三节，应吊线检查中心找正孔壁一次，直至设计持力层为止。护壁高度每挖深 1m，浇筑一节混凝土护壁，直至设计深度，孔内挖土由人工用锄，镐进行，遇石层采纳风镐破裂。在孔口部位铺活动安全盖板，用慢速 1 吨卷扬机吊吊桶作垂直运输，用手推车作为水平运输，若遇土质松软应短挖短护，减低段高，每 0.5 米护壁一次。每段护壁内的竖向钢筋，应互相钩连200mm，并安装好护壁钢筋，以保证以下护壁的整体性。为了使上、下护壁竖向钢筋相连接，在绑扎护壁筋时，应将竖向筋的下部插入未挖的土中，以保证钢筋下部弯曲的弯钩露出护壁砼之外。成孔作业时，每个作业组配备带有漏电保护器的潜水泵一台，当桩超过 5m 深后，配备小型送风机一台，保证一孔一机送风，桩孔内的照明采纳 12 伏安全低压防水带罩灯照明。严禁使用缆绳与吊钩组成作为上下人的运输装置，由于本工程桩孔深度为 5-12 米，软爬梯能够满足安全需要。4、钢筋笼制安1）施工准备按图纸和操作工艺标准向班组长进行安全、技术交底。所有钢筋表面均应洁净，对粘着的油污、泥土、铁锈在使用前必须清理洁净，对锈蚀或破坏严重的钢筋严禁使用。钢筋调直，可用机械或人工调直。经调直后的钢筋不得有局部弯曲、死弯或小波浪形，且表面伤痕不应使钢筋截面减少 3%。根据钢筋型号、直径、长度和数量切断钢筋，钢筋下料长度可根据构件的尺寸、混凝土保护层厚度及钢筋弯曲调整值和弯钩增...
