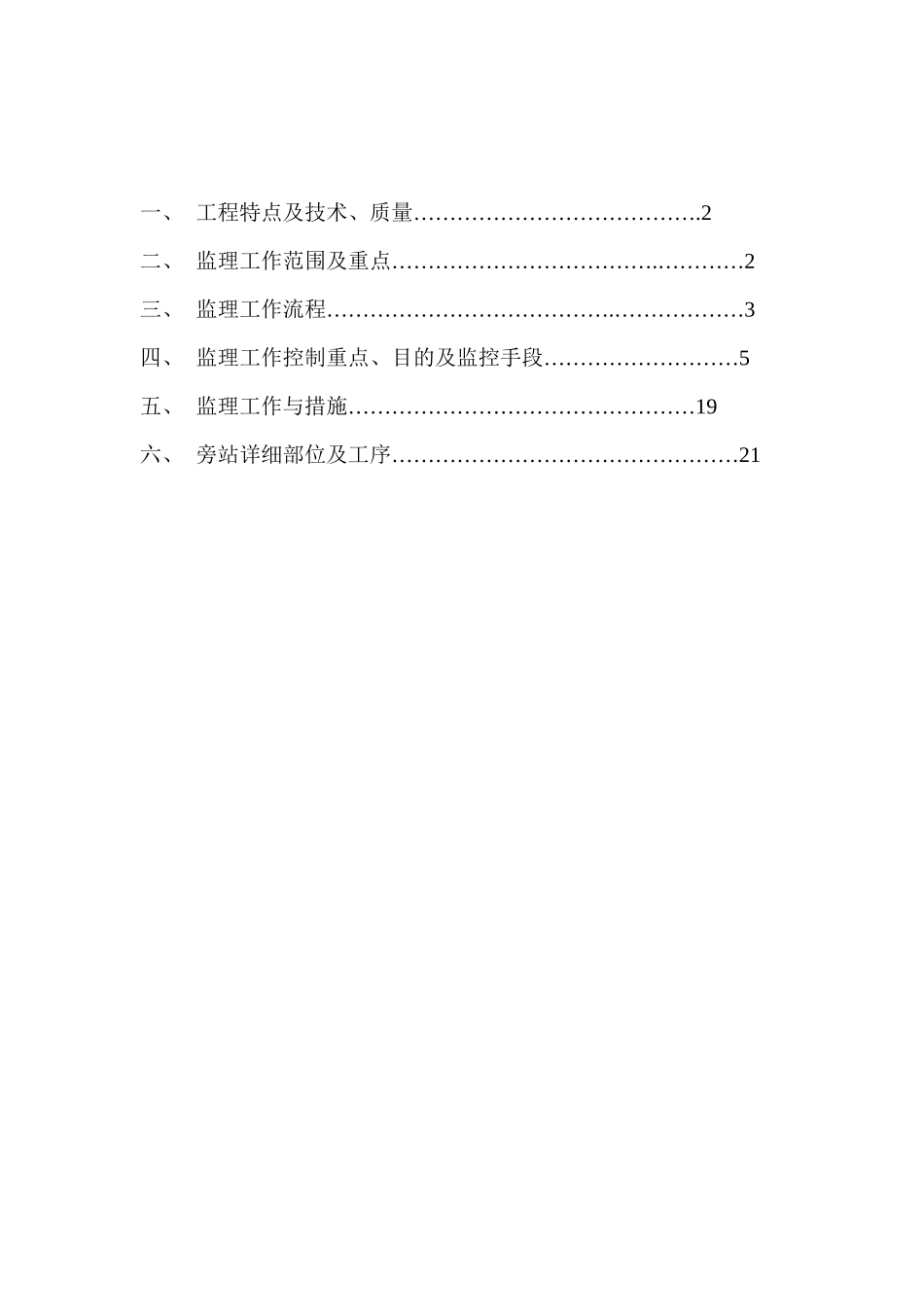

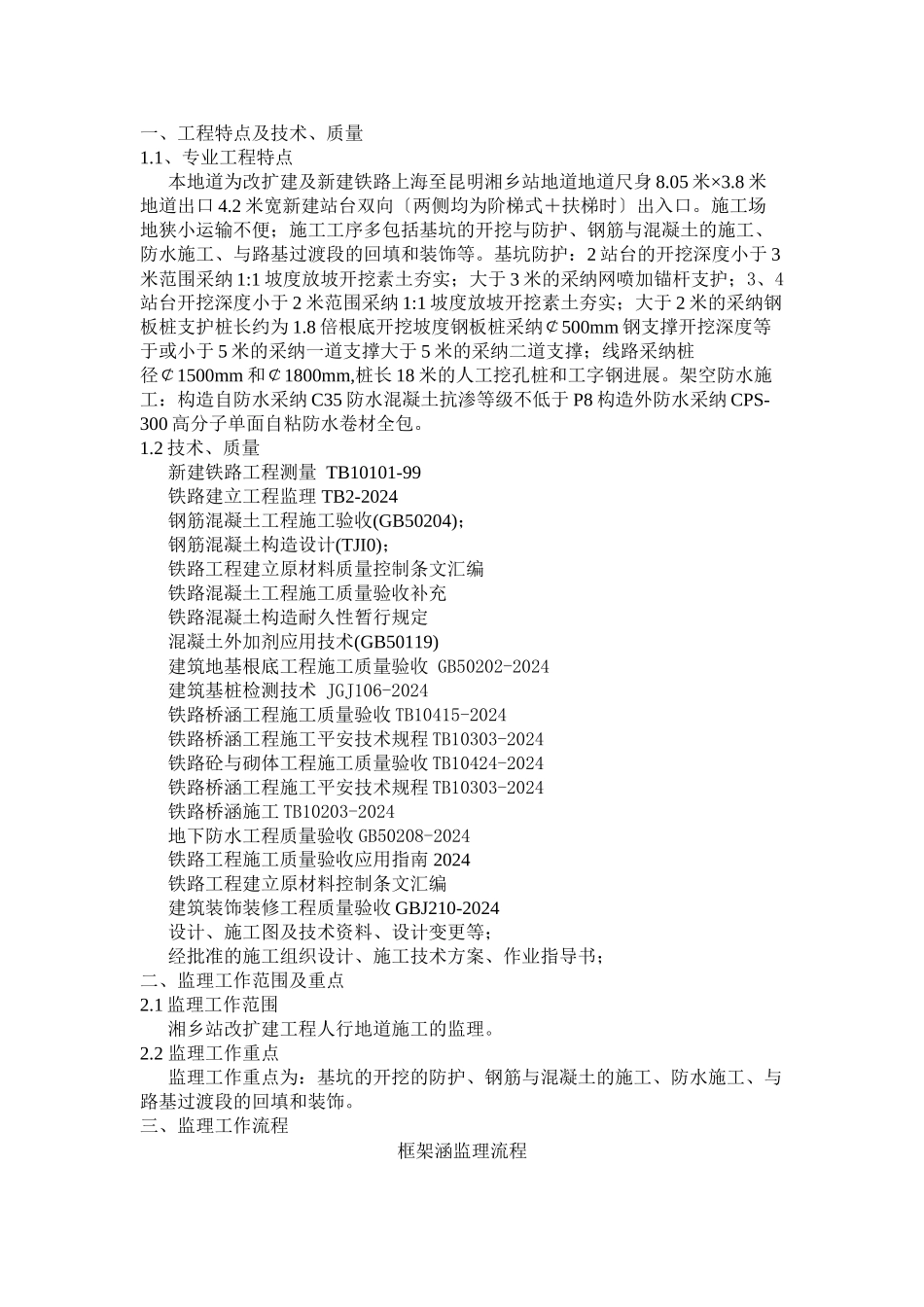

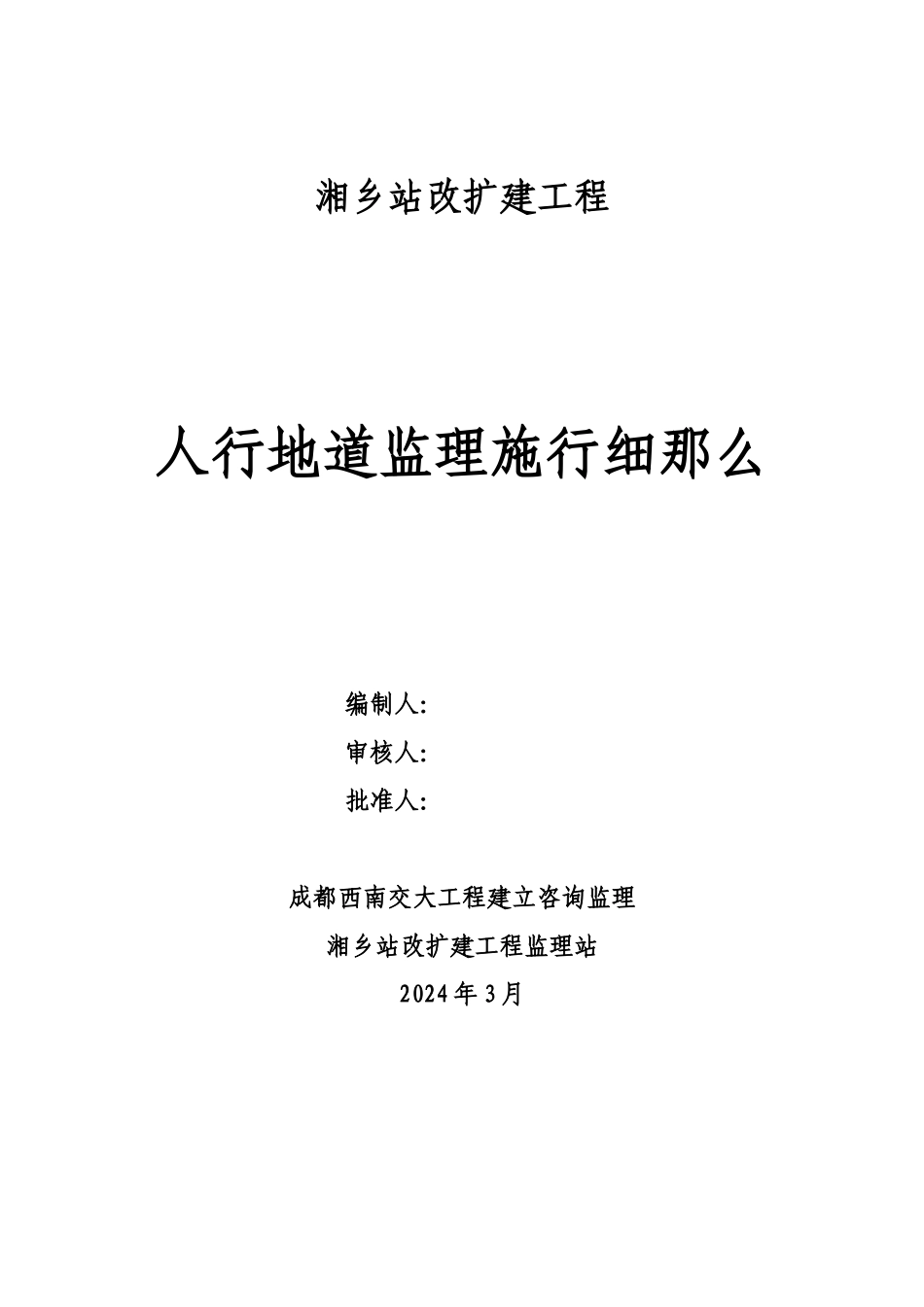

湘乡站改扩建工程人行地道监理施行细那么编制人： 审核人：批准人：成都西南交大工程建立咨询监理湘乡站改扩建工程监理站2024 年 3 月一、…………………………………工程特点及技术、质量.2二、………………………………监理工作范围及重点.…………2三、…………………………………监理工作流程.………………3四、………………………监理工作控制重点、目的及监控手段5五、…………………………………………监理工作与措施19六、…………………………………………旁站详细部位及工序21一、工程特点及技术、质量1.1、专业工程特点本地道为改扩建及新建铁路上海至昆明湘乡站地道地道尺身 8.05 米×3.8 米地道出口 4.2 米宽新建站台双向〔两侧均为阶梯式＋扶梯时〕出入口。施工场地狭小运输不便；施工工序多包括基坑的开挖与防护、钢筋与混凝土的施工、防水施工、与路基过渡段的回填和装饰等。基坑防护：2 站台的开挖深度小于 3米范围采纳 1:1 坡度放坡开挖素土夯实；大于 3 米的采纳网喷加锚杆支护；3、4站台开挖深度小于 2 米范围采纳 1:1 坡度放坡开挖素土夯实；大于 2 米的采纳钢板桩支护桩长约为 1.8 倍根底开挖坡度钢板桩采纳￠500mm 钢支撑开挖深度等于或小于 5 米的采纳一道支撑大于 5 米的采纳二道支撑；线路采纳桩径￠1500mm 和￠1800mm,桩长 18 米的人工挖孔桩和工字钢进展。架空防水施工：构造自防水采纳 C35 防水混凝土抗渗等级不低于 P8 构造外防水采纳 CPS-300 高分子单面自粘防水卷材全包。1.2 技术、质量 新建铁路工程测量 TB10101-99 铁路建立工程监理 TB2-2024钢筋混凝土工程施工验收(GB50204)；钢筋混凝土构造设计(TJI0)；铁路工程建立原材料质量控制条文汇编铁路混凝土工程施工质量验收补充铁路混凝土构造耐久性暂行规定混凝土外加剂应用技术(GB50119) 建筑地基根底工程施工质量验收 GB50202-2024 建筑基桩检测技术 JGJ106-2024铁路桥涵工程施工质量验收 TB10415-2024铁路桥涵工程施工平安技术规程 TB10303-2024铁路砼与砌体工程施工质量验收 TB10424-2024 铁路桥涵工程施工平安技术规程 TB10303-2024 铁路桥涵施工 TB10203-2024 地下防水工程质量验收 GB50208-2024 铁路工程施工质量验收应用指南 2024铁路工程建立原材料控制条文汇编建筑装饰装修工程质量验收 GBJ210-2024设计、施工图及技术资料、设计变更等；经批准的施工组织设计、施工技术方案、作业指导书；...
