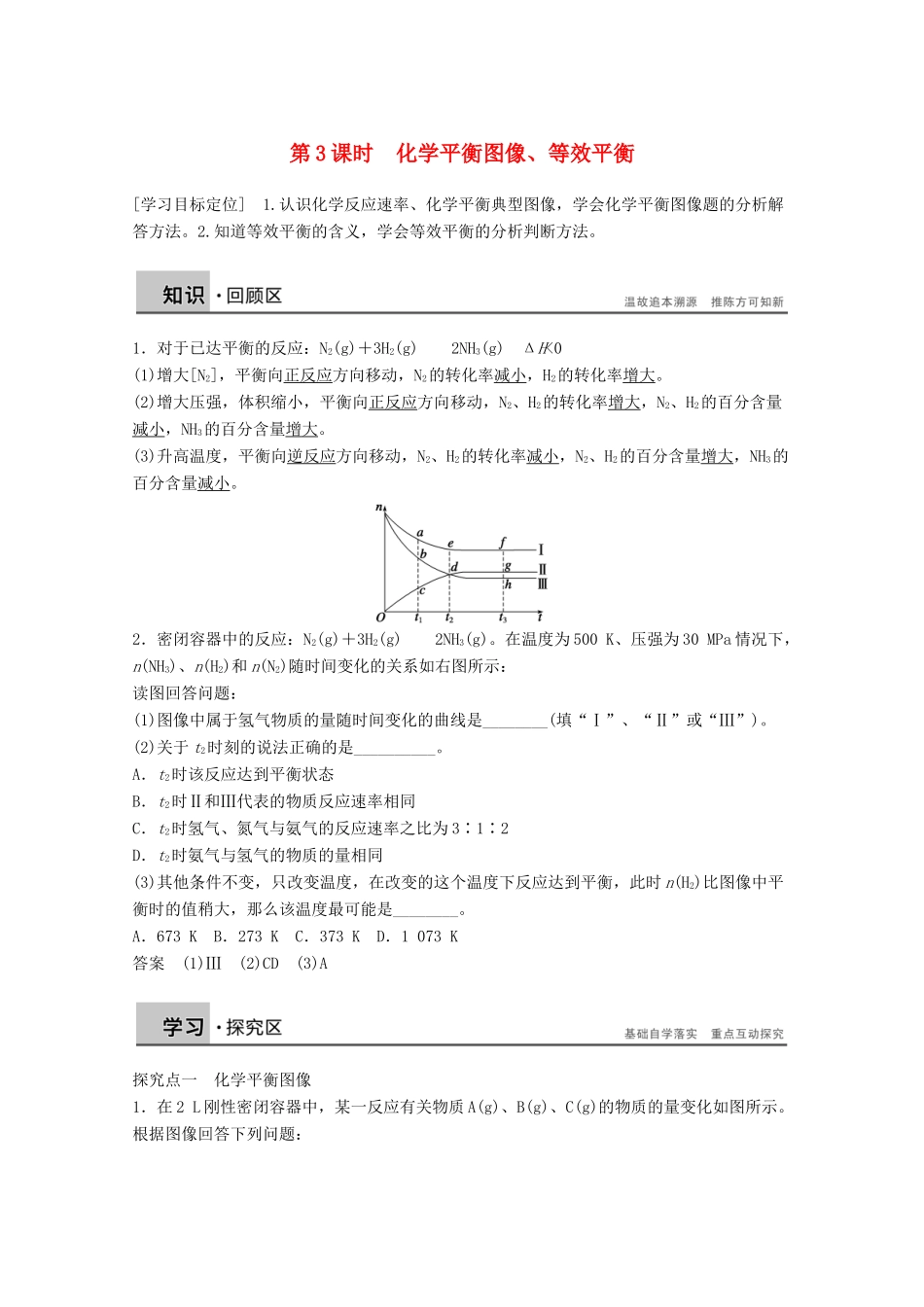

第 3 课时 化学平衡图像、等效平衡[学习目标定位] 1.认识化学反应速率、化学平衡典型图像，学会化学平衡图像题的分析解答方法。2.知道等效平衡的含义，学会等效平衡的分析判断方法。1．对于已达平衡的反应：N2(g)＋3H2(g)2NH3(g) ΔH<0(1)增大[N2]，平衡向正反应方向移动，N2的转化率减小，H2的转化率增大。(2)增大压强，体积缩小，平衡向正反应方向移动，N2、H2的转化率增大，N2、H2的百分含量减小，NH3的百分含量增大。(3)升高温度，平衡向逆反应方向移动，N2、H2的转化率减小，N2、H2的百分含量增大，NH3的百分含量减小。2．密闭容器中的反应：N2(g)＋3H2(g)2NH3(g)。在温度为 500 K、压强为 30 MPa 情况下，n(NH3)、n(H2)和 n(N2)随时间变化的关系如右图所示：读图回答问题：(1)图像中属于氢气物质的量随时间变化的曲线是________(填“Ⅰ”、“Ⅱ”或“Ⅲ”)。(2)关于 t2时刻的说法正确的是__________。A．t2时该反应达到平衡状态B．t2时Ⅱ和Ⅲ代表的物质反应速率相同C．t2时氢气、氮气与氨气的反应速率之比为 3∶1∶2D．t2时氨气与氢气的物质的量相同(3)其他条件不变，只改变温度，在改变的这个温度下反应达到平衡，此时 n(H2)比图像中平衡时的值稍大，那么该温度最可能是________。A．673 K B．273 K C．373 K D．1 073 K答案 (1)Ⅲ (2)CD (3)A探究点一 化学平衡图像1．在 2 L 刚性密闭容器中，某一反应有关物质 A(g)、B(g)、C(g)的物质的量变化如图所示。根据图像回答下列问题：(1)横坐标表示反应过程中时间变化，纵坐标表示反应过程中各物质的物质的量的变化。(2)该反应的化学方程式是 3A(g)＋B(g)2C(g)。(3)在反应进行到 2 min 时，正反应速率与逆反应速率之间的关系是相等。(4)若用 A 物质的量浓度的变化，表示反应达平衡(2 min)时的正反应速率是 0.15_mol·L － 1 ·min － 1 。2．在化学平衡图像中，包括纵坐标、横坐标和曲线，所表示的意义共三个量。确定横坐标所表示的量后，讨论纵坐标与曲线的关系；或者确定纵坐标所表示的量，讨论横坐标与曲线的关系。即“定一议二”原则。解题过程中，可以作辅助线帮助分析。例如反应 aA(g)＋bB(g)cC(g)在不同温度下(T1
