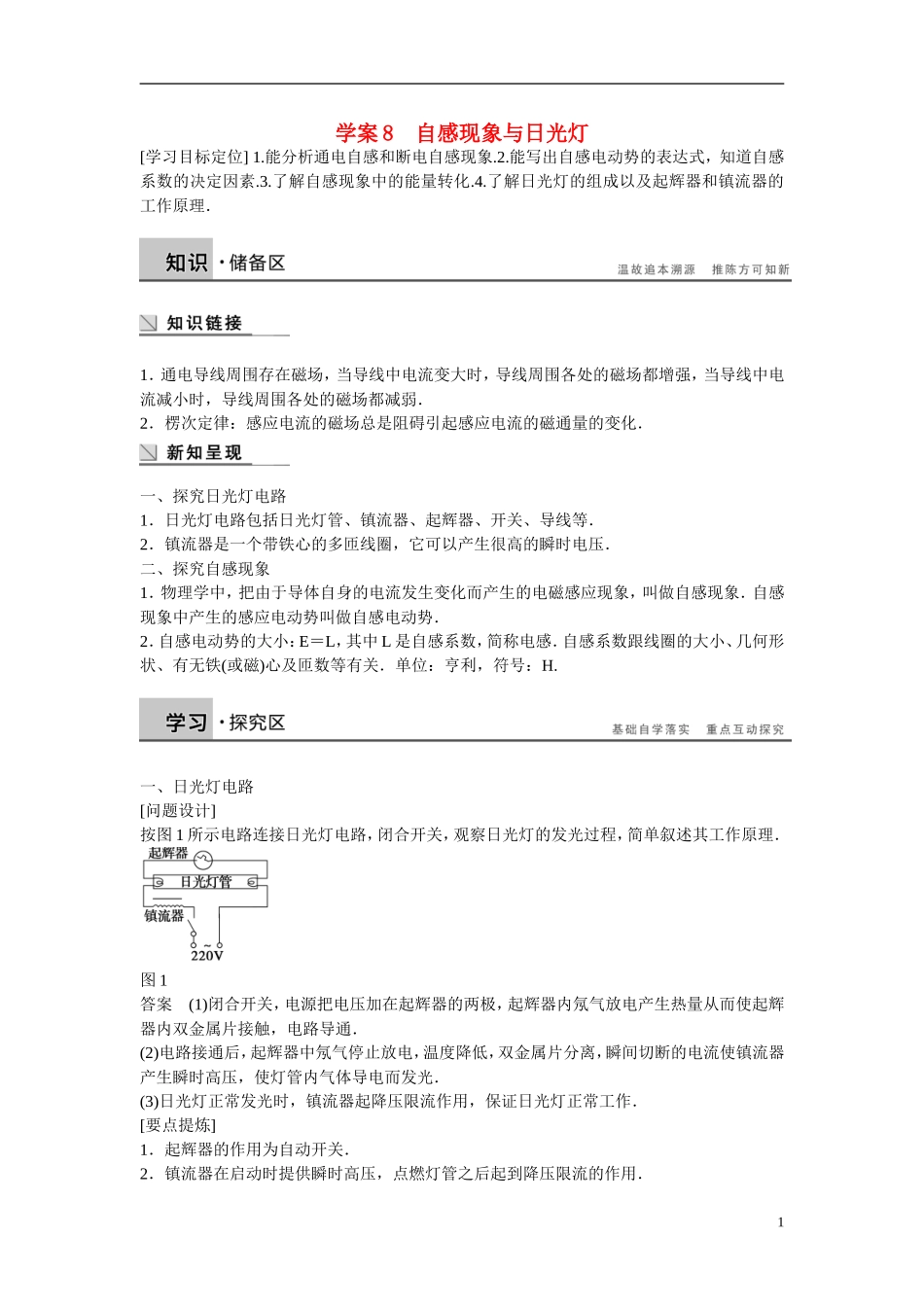

学案 8 自感现象与日光灯[学习目标定位] 1.能分析通电自感和断电自感现象.2.能写出自感电动势的表达式，知道自感系数的决定因素.3.了解自感现象中的能量转化.4.了解日光灯的组成以及起辉器和镇流器的工作原理．1．通电导线周围存在磁场，当导线中电流变大时，导线周围各处的磁场都增强，当导线中电流减小时，导线周围各处的磁场都减弱．2．楞次定律：感应电流的磁场总是阻碍引起感应电流的磁通量的变化．一、探究日光灯电路1．日光灯电路包括日光灯管、镇流器、起辉器、开关、导线等．2．镇流器是一个带铁心的多匝线圈，它可以产生很高的瞬时电压．二、探究自感现象1．物理学中，把由于导体自身的电流发生变化而产生的电磁感应现象，叫做自感现象．自感现象中产生的感应电动势叫做自感电动势．2．自感电动势的大小：E＝L，其中 L 是自感系数，简称电感．自感系数跟线圈的大小、几何形状、有无铁(或磁)心及匝数等有关．单位：亨利，符号：H.一、日光灯电路[问题设计]按图 1 所示电路连接日光灯电路，闭合开关，观察日光灯的发光过程，简单叙述其工作原理．图 1答案 (1)闭合开关，电源把电压加在起辉器的两极，起辉器内氖气放电产生热量从而使起辉器内双金属片接触，电路导通．(2)电路接通后，起辉器中氖气停止放电，温度降低，双金属片分离，瞬间切断的电流使镇流器产生瞬时高压，使灯管内气体导电而发光．(3)日光灯正常发光时，镇流器起降压限流作用，保证日光灯正常工作．[要点提炼]1．起辉器的作用为自动开关．2．镇流器在启动时提供瞬时高压，点燃灯管之后起到降压限流的作用．1二、自感现象[问题设计]1．通电自感：如图 2 所示，开关 S 闭合的时候两个灯泡的发光情况有什么不同？图 2答案 灯泡 A2 立即正常发光，灯泡 A1 逐渐亮起来．2．断电自感：如图 3 所示，先闭合开关使灯泡发光，然后断开开关．图 3(1)开关断开前后，流过灯泡的电流方向有何关系？(2)在断开过程中，有时灯泡闪亮一下再熄灭，有时灯泡只会缓慢变暗直至熄灭，请分析上述两种现象的原因是什么？答案 (1)S 闭合时，灯泡 A 中电流向左，S 断开瞬间，灯泡 A 中电流方向向右，所以开关 S 断开前后，流过灯泡的电流方向相反．(2)在电源断开后灯泡又闪亮一下的原因是灯泡断电后自感线圈中产生的感应电流比原线圈中的电流大．要想使灯泡闪亮一下再熄灭，就必须使自感线圈的电阻小于与之并联的灯泡．而当线圈电阻大于灯泡电阻时，灯泡只会延迟一段时...
