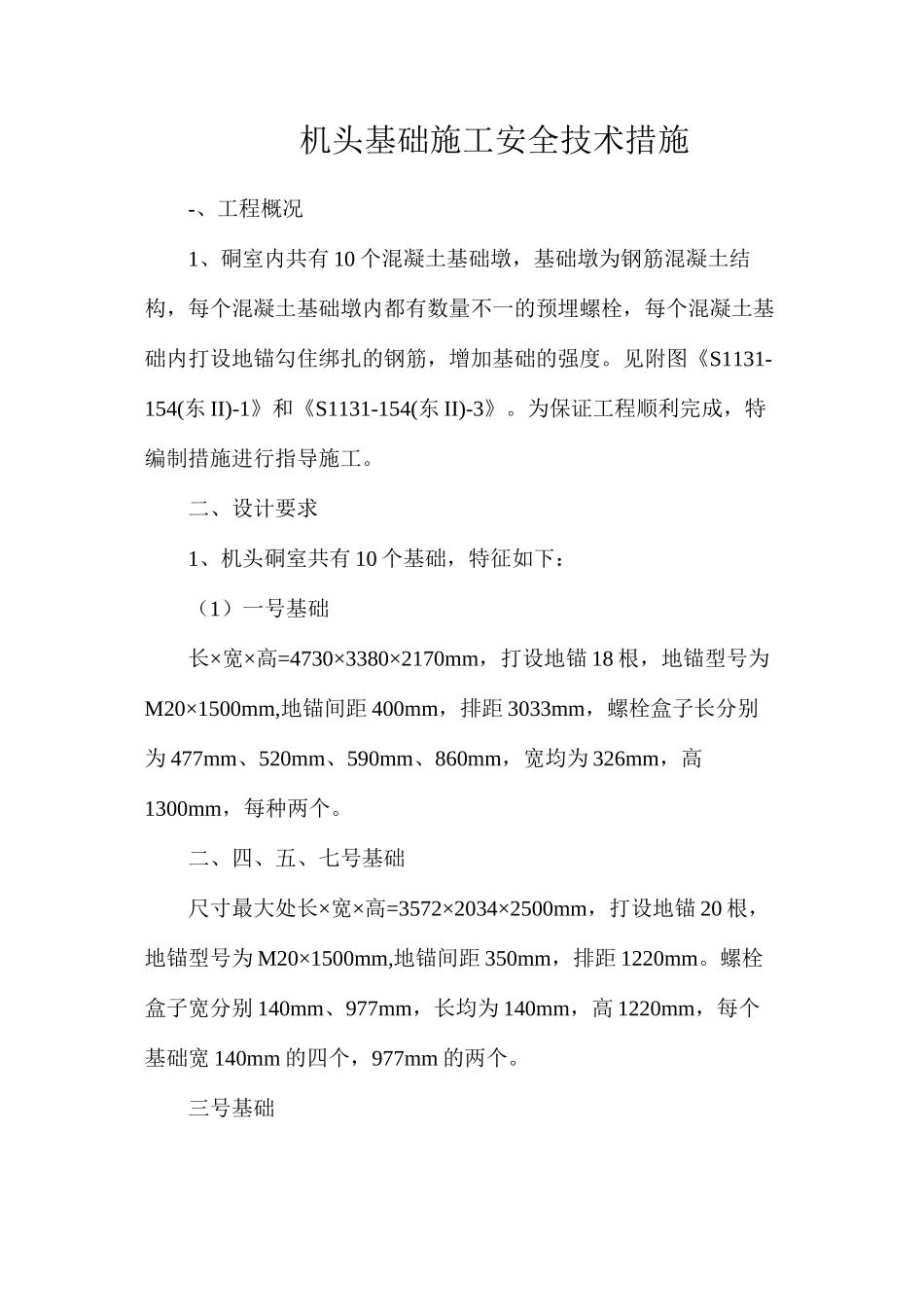

机头基础施工安全技术措施

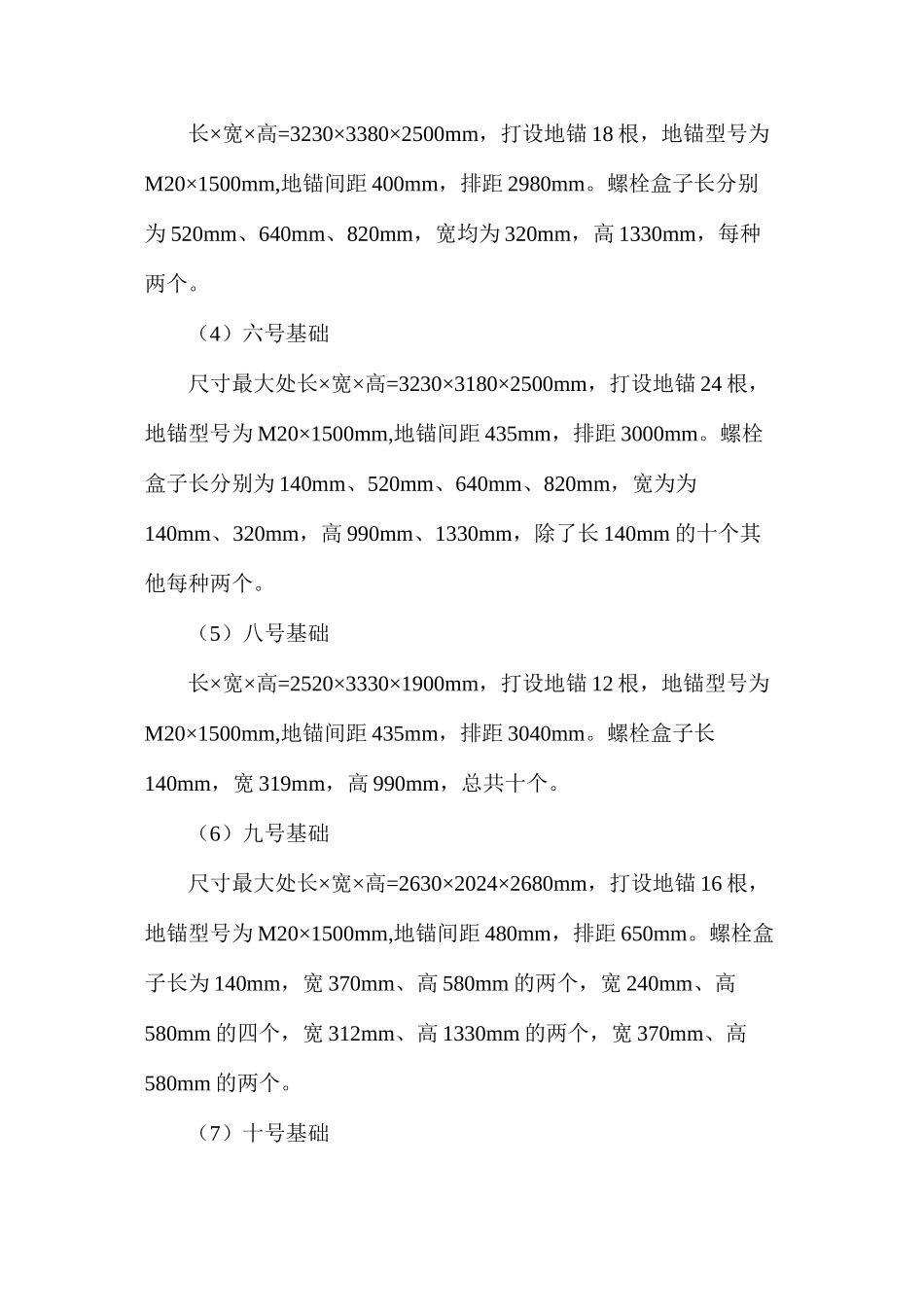

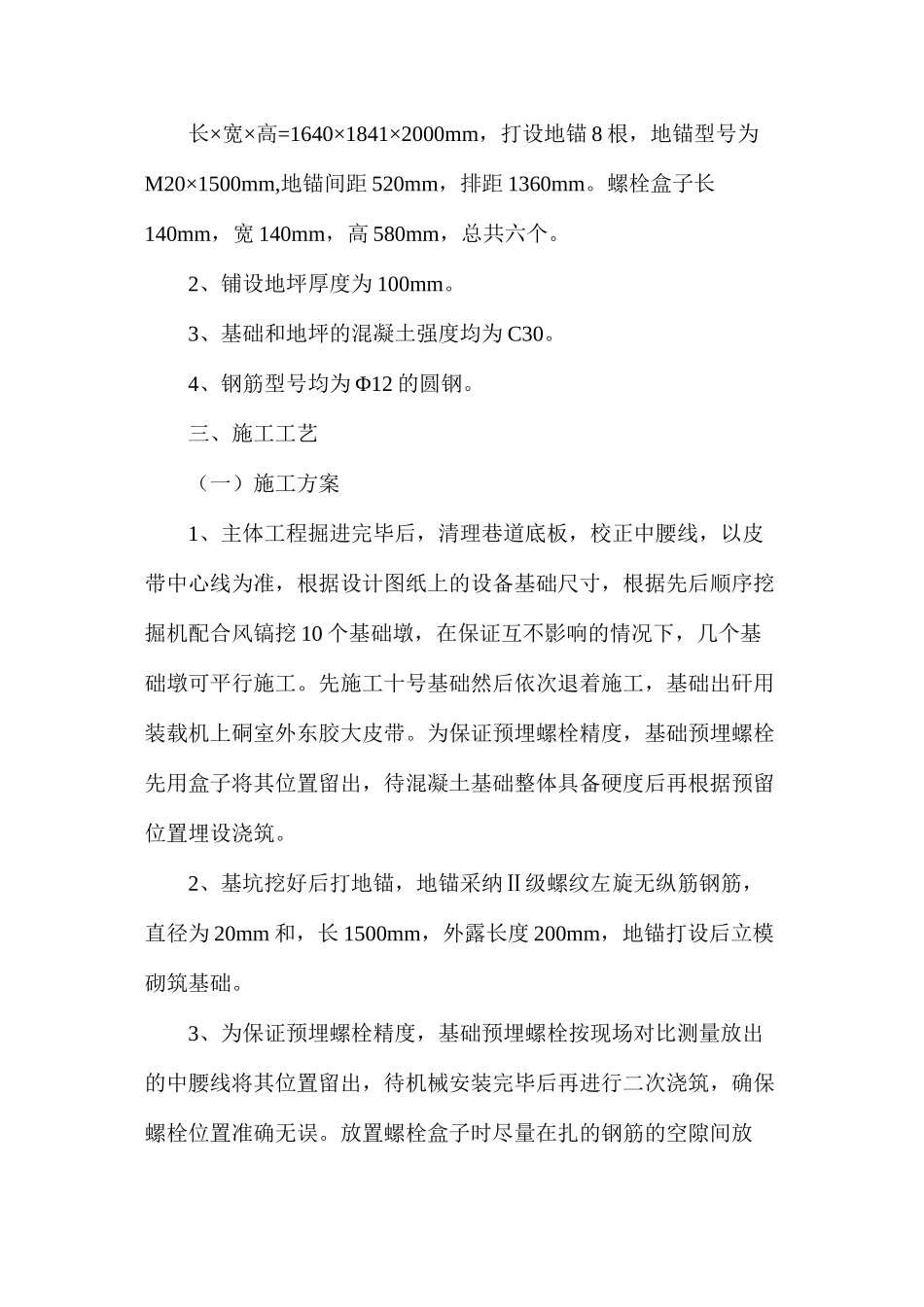

机头基础施工安全技术措施-、工程概况1、硐室内共有 10 个混凝土基础墩，基础墩为钢筋混凝土结构，每个混凝土基础墩内都有数量不一的预埋螺栓，每个混凝土基础内打设地锚勾住绑扎的钢筋，增加基础的强度。见附图《S1131-154(东 II)-1》和《S1131-154(东 II)-3》。为保证工程顺利完成，特编制措施进行指导施工。二、设计要求1、机头硐室共有 10 个基础，特征如下：（1）一号基础长×宽×高=4730×3380×2170mm，打设地锚 18 根，地锚型号为M20×1500mm,地锚间距 400mm，排距 3033mm，螺栓盒子长分别为 477mm、520mm、590mm、860mm，宽均为 326mm，高1300mm，每种两个。二、四、五、七号基础尺寸最大处长×宽×高=3572×2034×2500mm，打设地锚 20 根，地锚型号为 M20×1500mm,地锚间距 350mm，排距 1220mm。螺栓盒子宽分别 140mm、977mm，长均为 140mm，高 1220mm，每个基础宽 140mm 的四个，977mm 的两个。三号基础长×宽×高=3230×3380×2500mm，打设地锚 18 根，地锚型号为M20×1500mm,地锚间距 400mm，排距 2980mm。螺栓盒子长分别为 520mm、640mm、820mm，宽均为 320mm，高 1330mm，每种两个。（4）六号基础尺寸最大处长×宽×高=3230×3180×2500mm，打设地锚 24 根，地锚型号为 M20×1500mm,地锚间距 435mm，排距 3000mm。螺栓盒子长分别为 140mm、520mm、640mm、820mm，宽为为140mm、320mm，高 990mm、1330mm，除了长 140mm 的十个其他每种两个。（5）八号基础长×宽×高=2520×3330×1900mm，打设地锚 12 根，地锚型号为M20×1500mm,地锚间距 435mm，排距 3040mm。螺栓盒子长140mm，宽 319mm，高 990mm，总共十个。（6）九号基础尺寸最大处长×宽×高=2630×2024×2680mm，打设地锚 16 根，地锚型号为 M20×1500mm,地锚间距 480mm，排距 650mm。螺栓盒子长为 140mm，宽 370mm、高 580mm 的两个，宽 240mm、高580mm 的四个，宽 312mm、高 1330mm 的两个，宽 370mm、高580mm 的两个。（7）十号基础长×宽×高=1640×1841×2000mm，打设地锚 8 根，地锚型号为M20×1500mm,地锚间距 520mm，排距 1360mm。螺栓盒子长140mm，宽 140mm，高 580mm，总共六个。2、铺设地坪厚度为 100mm。3、基础和地坪的混凝土强度均为 C30。4、钢筋型号均为 Φ12 的圆钢。三、施工工艺（一）施工方案1、主体工程掘进完毕后，清理巷道底板，校正中腰线，以皮带中心线为准，根据设计图纸上...
