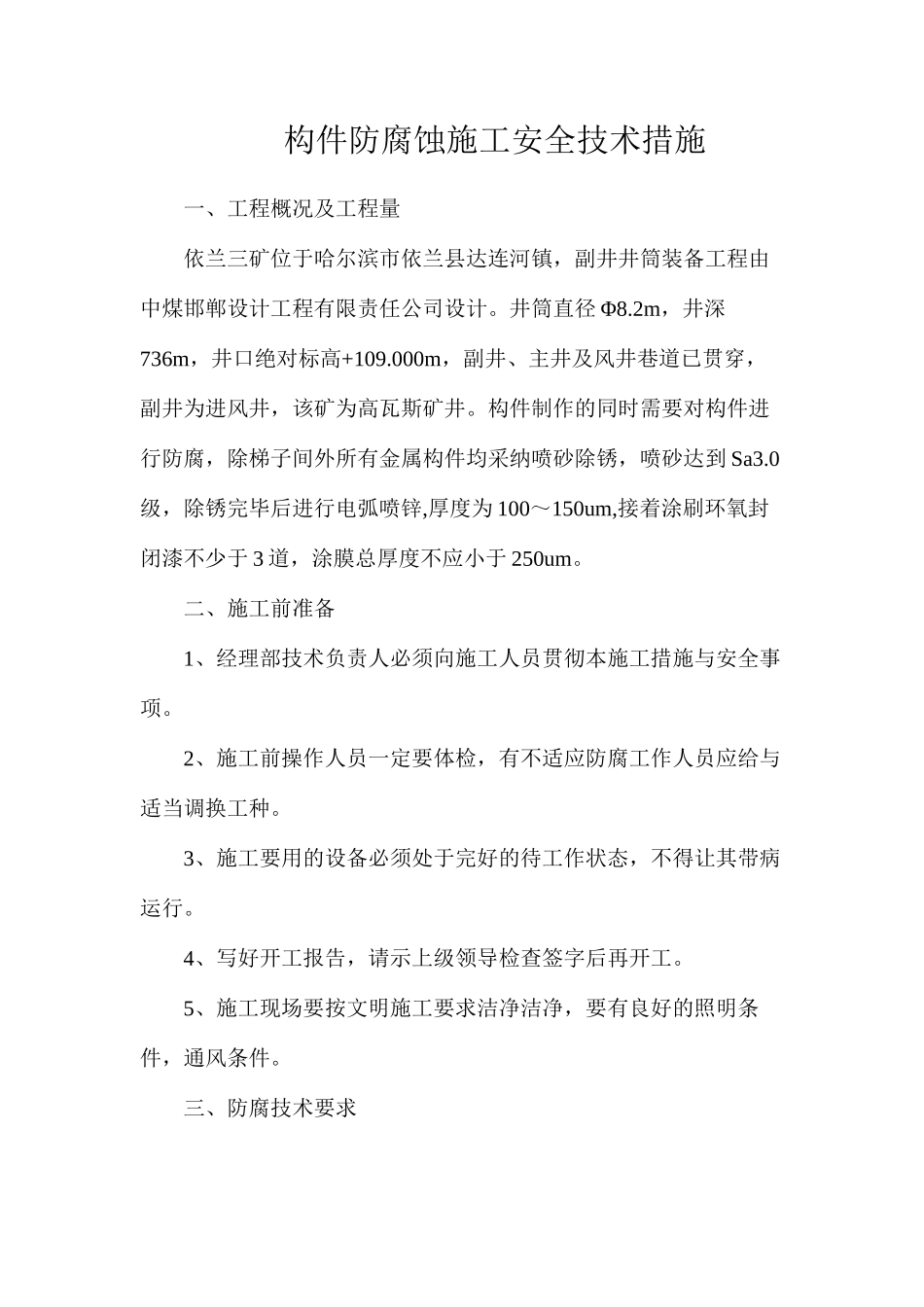

构件防腐蚀施工安全技术措施VIP专享

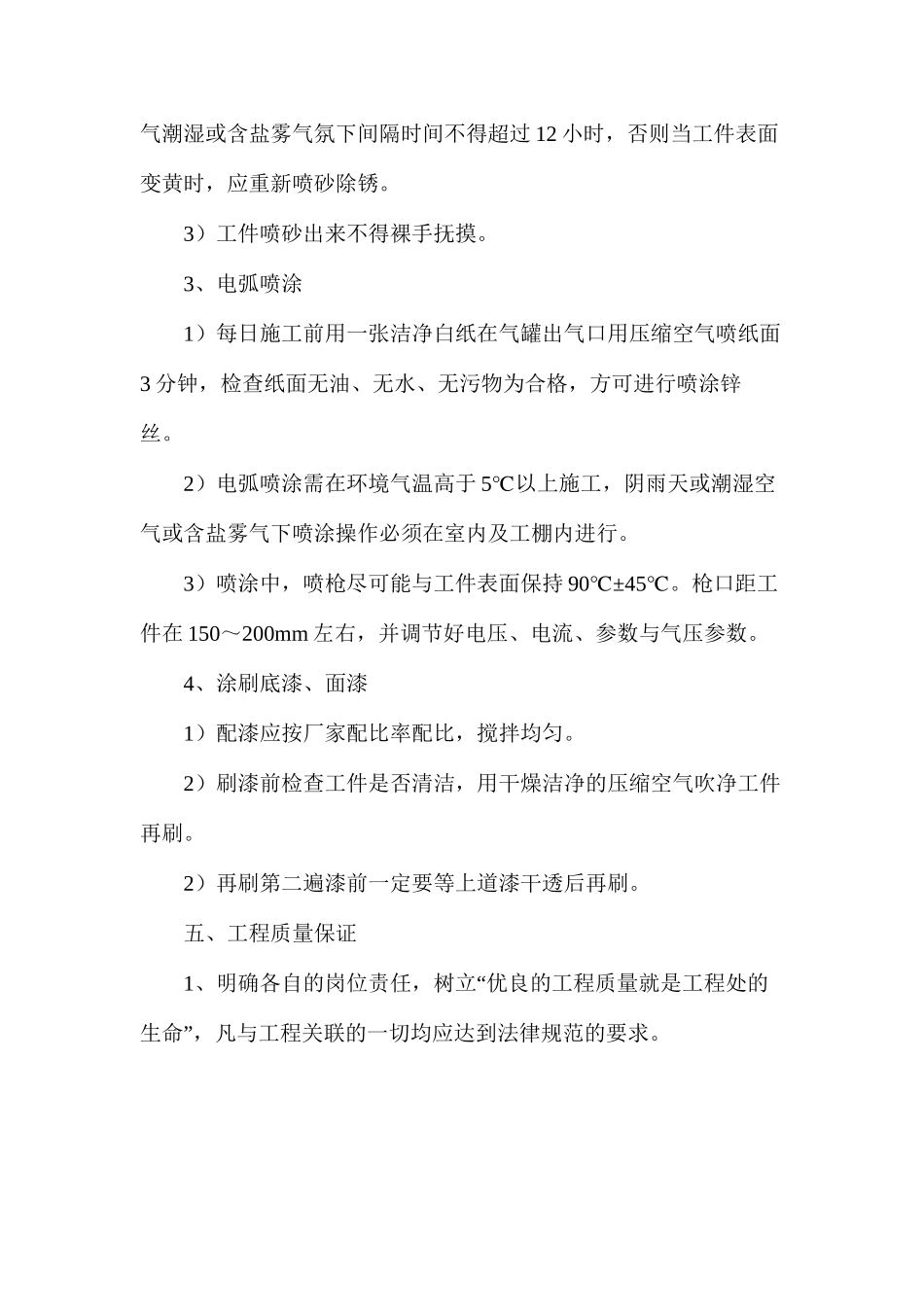

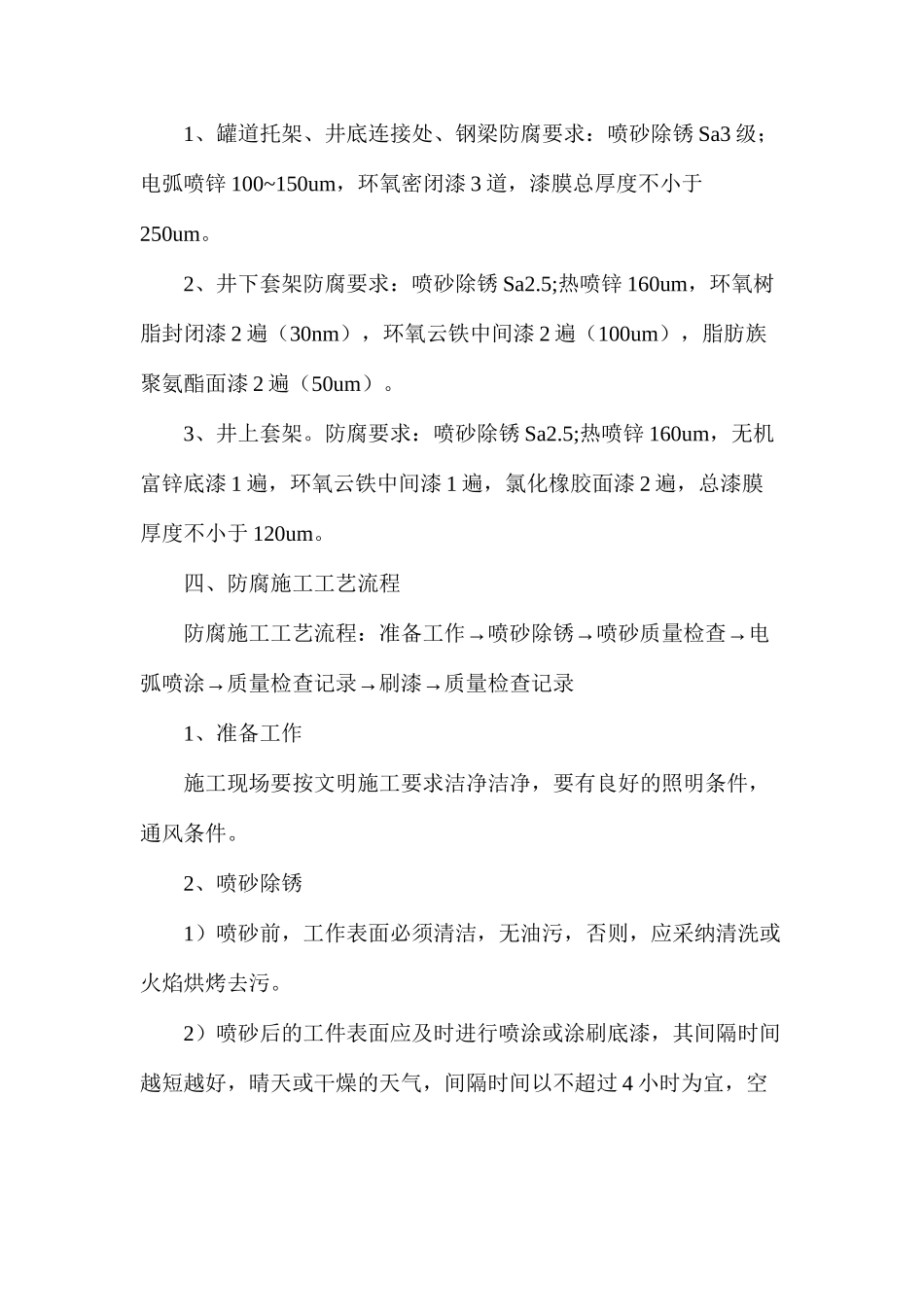

构件防腐蚀施工安全技术措施一、工程概况及工程量依兰三矿位于哈尔滨市依兰县达连河镇，副井井筒装备工程由中煤邯郸设计工程有限责任公司设计。井筒直径 Φ8.2m，井深736m，井口绝对标高+109.000m，副井、主井及风井巷道已贯穿，副井为进风井，该矿为高瓦斯矿井。构件制作的同时需要对构件进行防腐，除梯子间外所有金属构件均采纳喷砂除锈，喷砂达到 Sa3.0级，除锈完毕后进行电弧喷锌,厚度为 100～150um,接着涂刷环氧封闭漆不少于 3 道，涂膜总厚度不应小于 250um。二、施工前准备1、经理部技术负责人必须向施工人员贯彻本施工措施与安全事项。2、施工前操作人员一定要体检，有不适应防腐工作人员应给与适当调换工种。3、施工要用的设备必须处于完好的待工作状态，不得让其带病运行。4、写好开工报告，请示上级领导检查签字后再开工。5、施工现场要按文明施工要求洁净洁净，要有良好的照明条件，通风条件。三、防腐技术要求1、罐道托架、井底连接处、钢梁防腐要求：喷砂除锈 Sa3 级；电弧喷锌 100~150um，环氧密闭漆 3 道，漆膜总厚度不小于250um。2、井下套架防腐要求：喷砂除锈 Sa2.5;热喷锌 160um，环氧树脂封闭漆 2 遍（30nm），环氧云铁中间漆 2 遍（100um），脂肪族聚氨酯面漆 2 遍（50um）。3、井上套架。防腐要求：喷砂除锈 Sa2.5;热喷锌 160um，无机富锌底漆 1 遍，环氧云铁中间漆 1 遍，氯化橡胶面漆 2 遍，总漆膜厚度不小于 120um。四、防腐施工工艺流程→→→防腐施工工艺流程：准备工作喷砂除锈喷砂质量检查电→→→弧喷涂质量检查记录刷漆质量检查记录1、准备工作施工现场要按文明施工要求洁净洁净，要有良好的照明条件，通风条件。2、喷砂除锈1）喷砂前，工作表面必须清洁，无油污，否则，应采纳清洗或火焰烘烤去污。2）喷砂后的工件表面应及时进行喷涂或涂刷底漆，其间隔时间越短越好，晴天或干燥的天气，间隔时间以不超过 4 小时为宜，空气潮湿或含盐雾气氛下间隔时间不得超过 12 小时，否则当工件表面变黄时，应重新喷砂除锈。3）工件喷砂出来不得裸手抚摸。3、电弧喷涂1）每日施工前用一张洁净白纸在气罐出气口用压缩空气喷纸面3 分钟，检查纸面无油、无水、无污物为合格，方可进行喷涂锌丝。2）电弧喷涂需在环境气温高于 5℃以上施工，阴雨天或潮湿空气或含盐雾气下喷涂操作必须在室内及工棚内进行。3）喷涂中，喷枪尽可能与工件表面保持 90±45℃℃。枪口距工件在 150～200mm 左右，并...
