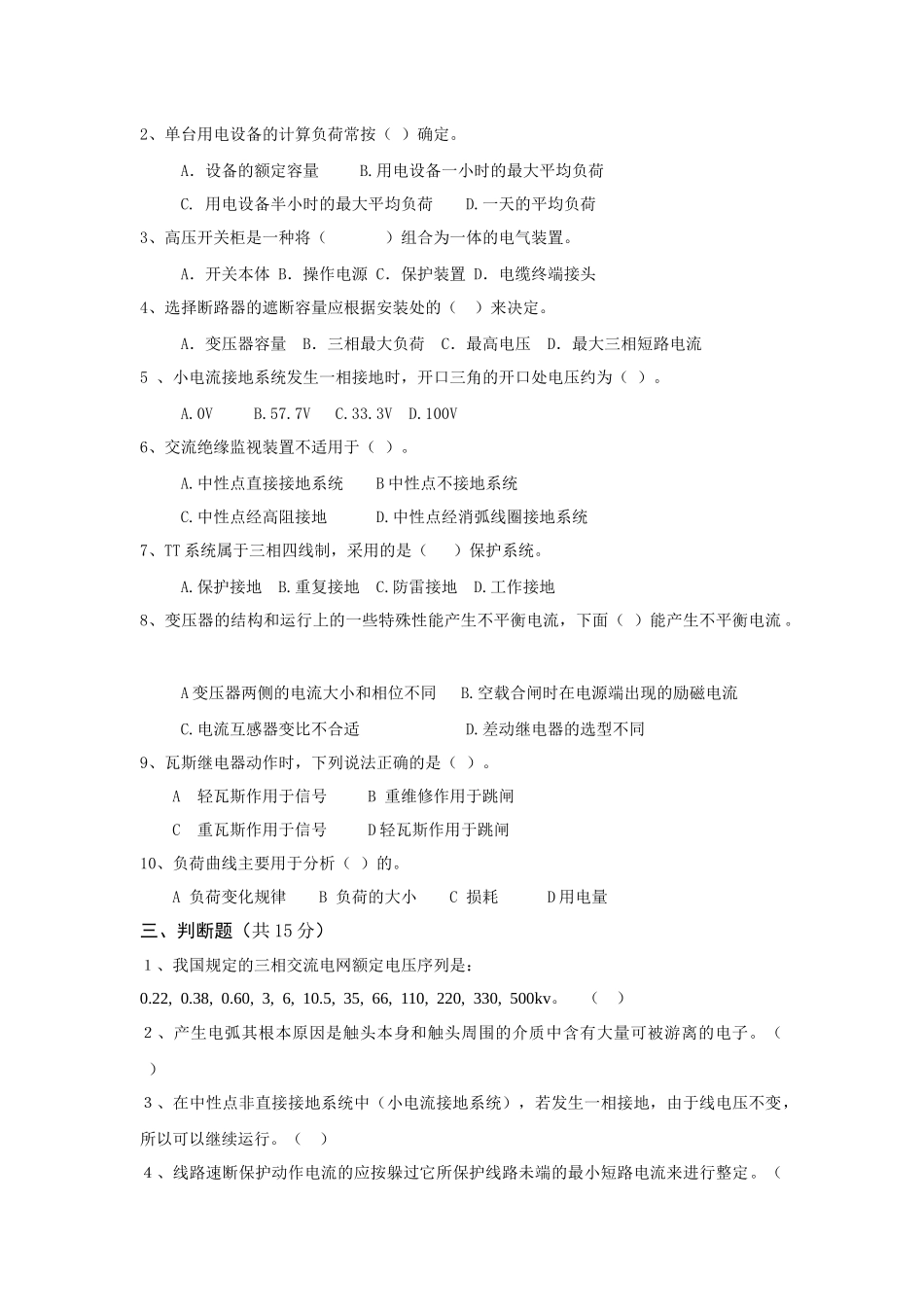

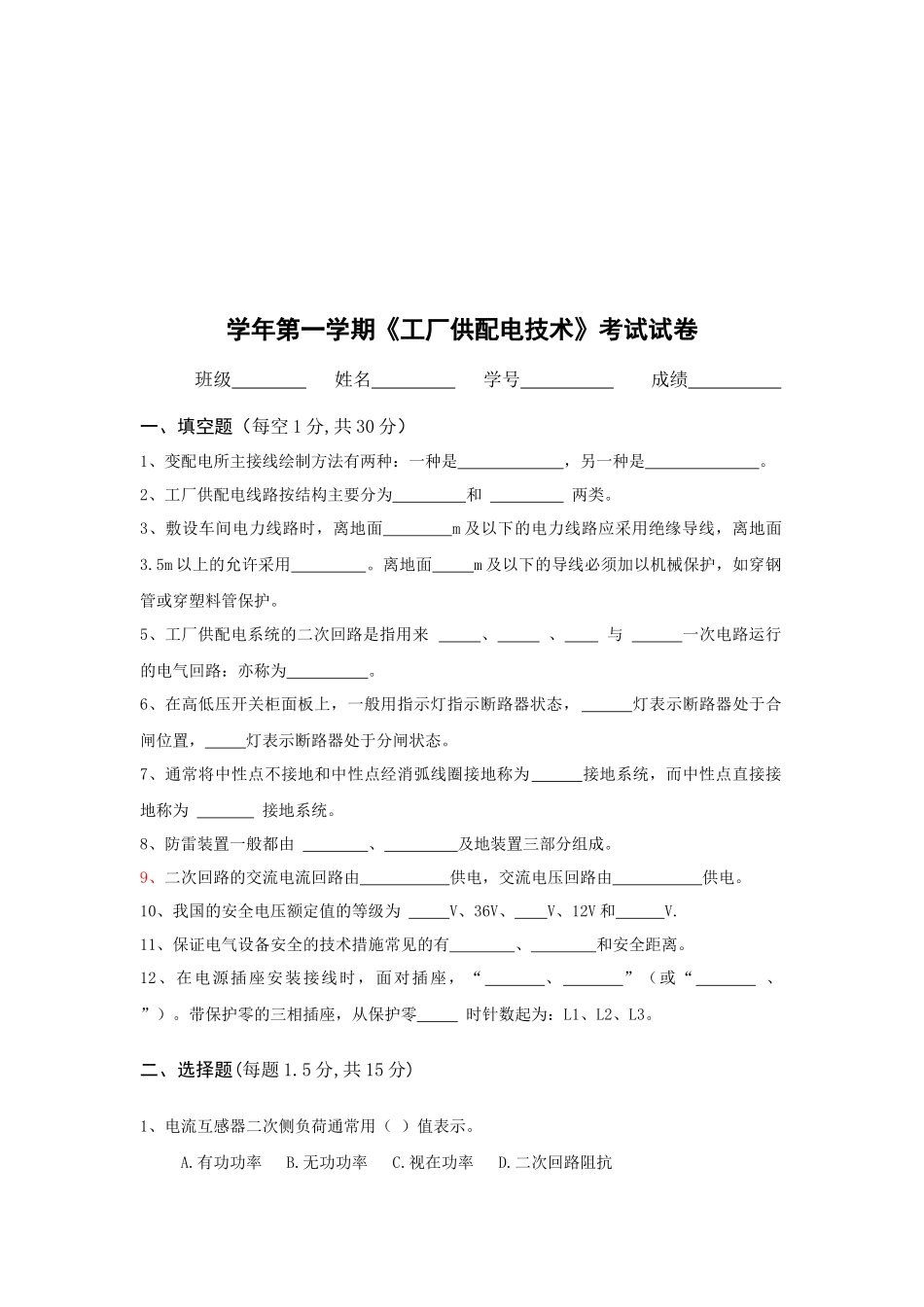

学年第一学期《工厂供配电技术》考试试卷班级 姓名 学号 成绩 一、填空题（每空 1 分,共 30 分）1、变配电所主接线绘制方法有两种：一种是 ，另一种是 。2、工厂供配电线路按结构主要分为 和 两类。3、敷设车间电力线路时，离地面 m 及以下的电力线路应采用绝缘导线，离地面3.5m 以上的允许采用 。离地面 m 及以下的导线必须加以机械保护，如穿钢管或穿塑料管保护。5、工厂供配电系统的二次回路是指用来 、 、 与 一次电路运行的电气回路：亦称为 。6、在高低压开关柜面板上，一般用指示灯指示断路器状态， 灯表示断路器处于合闸位置， 灯表示断路器处于分闸状态。7、通常将中性点不接地和中性点经消弧线圈接地称为 接地系统，而中性点直接接地称为 接地系统。8、防雷装置一般都由 、 及地装置三部分组成。9、二次回路的交流电流回路由 供电，交流电压回路由 供电。10、我国的安全电压额定值的等级为 V、36V、 V、12V 和 V.11、保证电气设备安全的技术措施常见的有 、 和安全距离。12、在电源插座安装接线时，面对插座，“ 、 ”（或“ 、 ”）。带保护零的三相插座，从保护零 时针数起为：L1、L2、L3。二、选择题(每题 1.5 分,共 15 分)1、电流互感器二次侧负荷通常用（ ）值表示。 A.有功功率 B.无功功率 C.视在功率 D.二次回路阻抗 2、单台用电设备的计算负荷常按（ ）确定。 A．设备的额定容量 B.用电设备一小时的最大平均负荷 C. 用电设备半小时的最大平均负荷 D.一天的平均负荷3、高压开关柜是一种将（ ）组合为一体的电气装置。 A．开关本体 B．操作电源 C．保护装置 D．电缆终端接头4、选择断路器的遮断容量应根据安装处的（ ）来决定。 A．变压器容量 B．三相最大负荷 C．最高电压 D．最大三相短路电流 5 、小电流接地系统发生一相接地时，开口三角的开口处电压约为（ ）。 A.0V B.57.7V C.33.3V D.100V6、交流绝缘监视装置不适用于（ ）。 A.中性点直接接地系统 B 中性点不接地系统 C.中性点经高阻接地 D.中性点经消弧线圈接地系统7、TT 系统属于三相四线制，采用的是（ ）保护系统。 A.保护接地 B.重复接地 C.防雷接地 D.工作接地8、变压器的结构和运行上的一些特殊性能产生不平衡电流，下面（ ）能产生不平衡电流 。 A 变压器两侧的电流大小和相位不同 B.空载合闸时在电源端出现的励磁电流 C.电流互感器变比不合适 D.差动继电器的选型...
