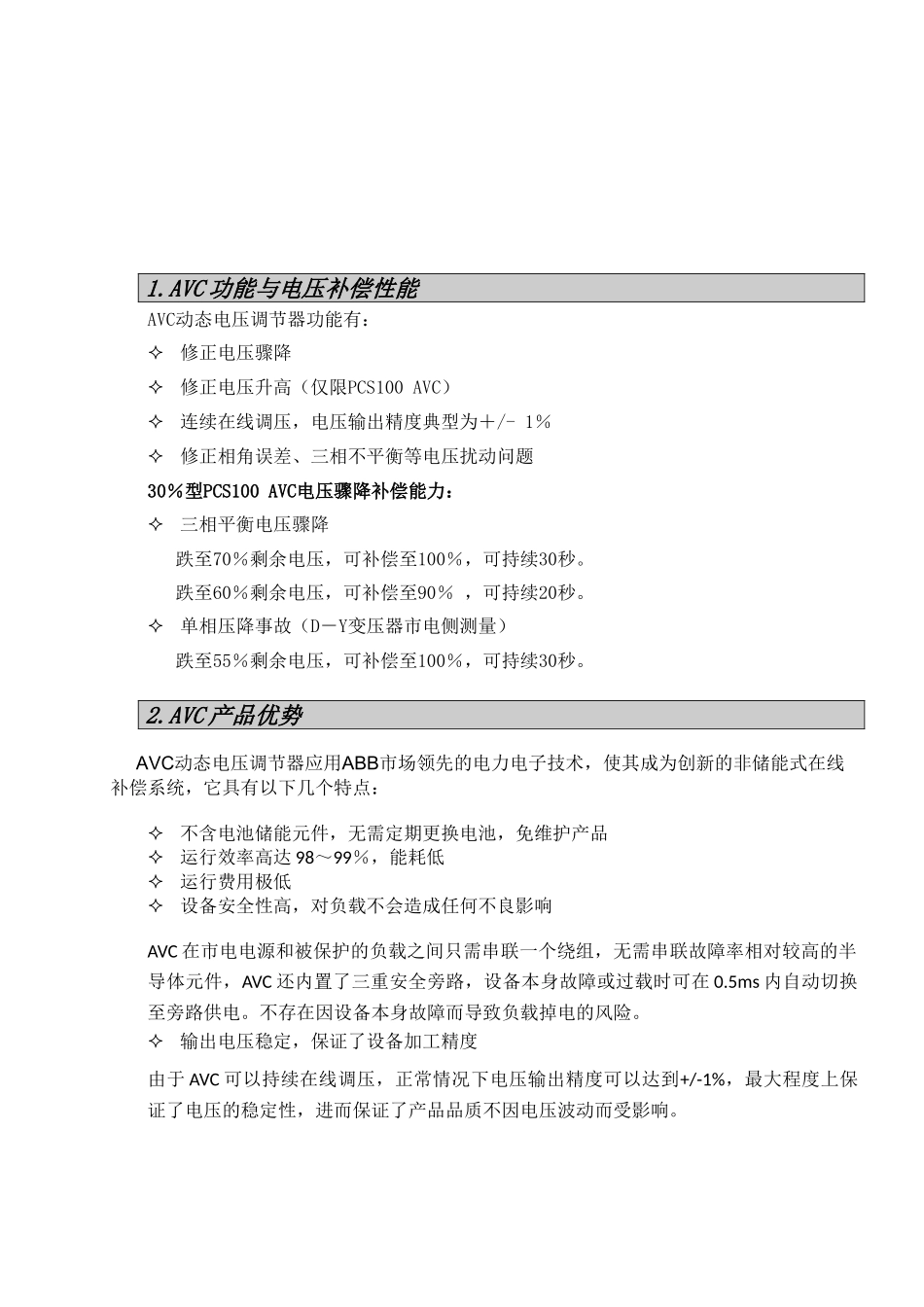

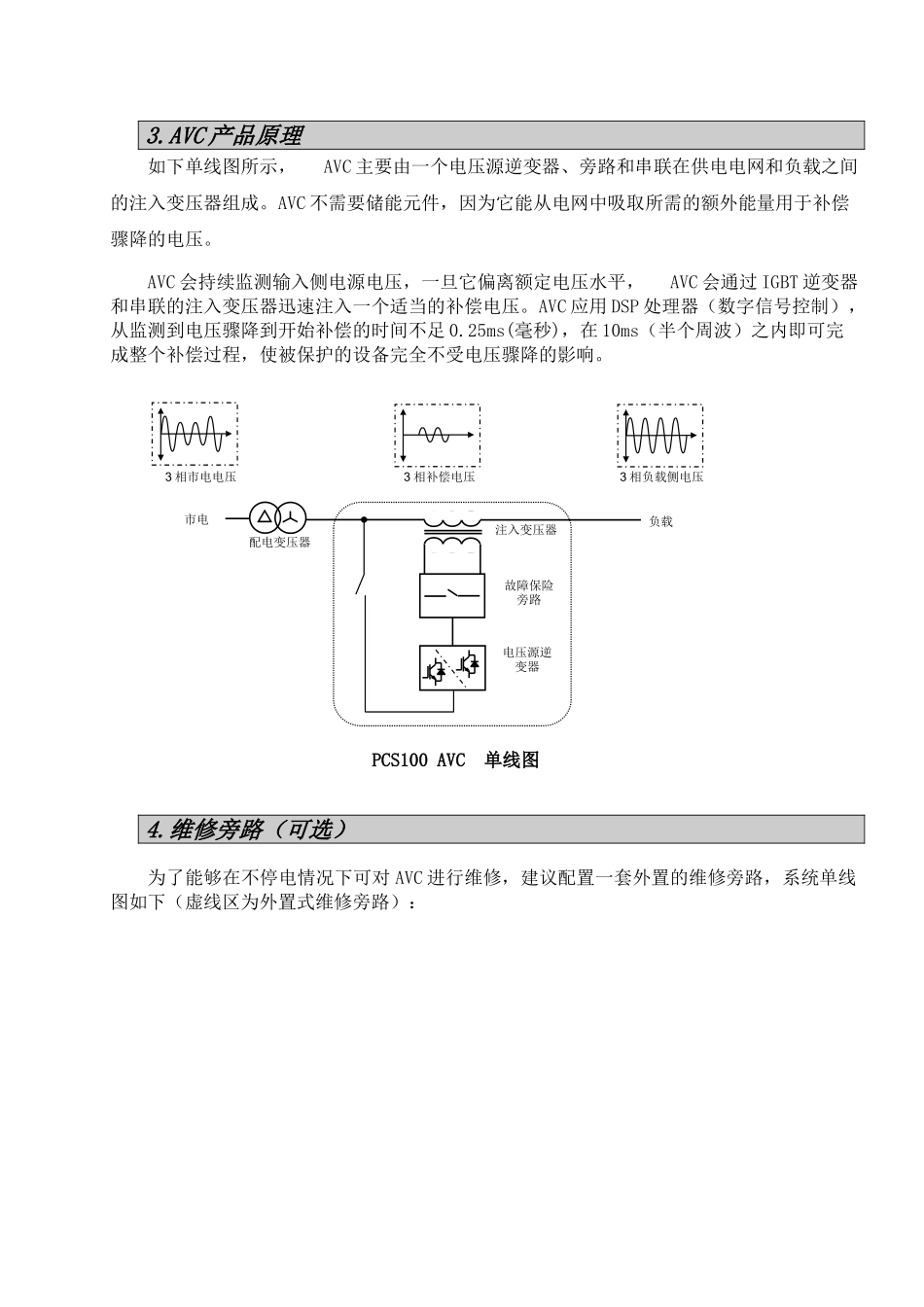

电压骤降解决方案AVC 动态电压调节器 1.AVC 功能与电压补偿性能AVC动态电压调节器功能有： 修正电压骤降修正电压升高（仅限PCS100 AVC）连续在线调压，电压输出精度典型为＋/- 1％修正相角误差、三相不平衡等电压扰动问题30％型PCS100 AVC电压骤降补偿能力：三相平衡电压骤降跌至70％剩余电压，可补偿至100％，可持续30秒。 跌至60％剩余电压，可补偿至90％ ，可持续20秒。单相压降事故（D－Y变压器市电侧测量）跌至55％剩余电压，可补偿至100％，可持续30秒。 2.AVC 产品优势 AVC动态电压调节器应用ABB市场领先的电力电子技术，使其成为创新的非储能式在线补偿系统，它具有以下几个特点：不含电池储能元件，无需定期更换电池，免维护产品运行效率高达 98～99％，能耗低运行费用极低设备安全性高，对负载不会造成任何不良影响AVC 在市电电源和被保护的负载之间只需串联一个绕组，无需串联故障率相对较高的半导体元件，AVC 还内置了三重安全旁路，设备本身故障或过载时可在 0.5ms 内自动切换至旁路供电。不存在因设备本身故障而导致负载掉电的风险。输出电压稳定，保证了设备加工精度由于 AVC 可以持续在线调压，正常情况下电压输出精度可以达到+/-1%，最大程度上保证了电压的稳定性，进而保证了产品品质不因电压波动而受影响。3.AVC 产品原理 如下单线图所示， AVC 主要由一个电压源逆变器、旁路和串联在供电电网和负载之间的注入变压器组成。AVC 不需要储能元件，因为它能从电网中吸取所需的额外能量用于补偿骤降的电压。AVC 会持续监测输入侧电源电压，一旦它偏离额定电压水平， AVC 会通过 IGBT 逆变器和串联的注入变压器迅速注入一个适当的补偿电压。AVC 应用 DSP 处理器（数字信号控制），从监测到电压骤降到开始补偿的时间不足 0.25ms(毫秒)，在 10ms（半个周波）之内即可完成整个补偿过程，使被保护的设备完全不受电压骤降的影响。 PCS100 AVC 单线图4.维修旁路（可选）为了能够在不停电情况下可对 AVC 进行维修，建议配置一套外置的维修旁路，系统单线图如下（虚线区为外置式维修旁路）：故障保险旁路市电负载 电压源逆变器 注入变压器3 相补偿电压配电变压器3 相市电电压3 相负载侧电压AVC 与旁路系统单线图备注：旁路柜不在 ABB 供货范围之内5.AVC 尺寸 AVC 尺寸和旁路柜尺寸如下图所示： 一、40KVA AVC： 40kVA AVC 和旁路柜布局图（旁路柜尺寸和 AVC ...
