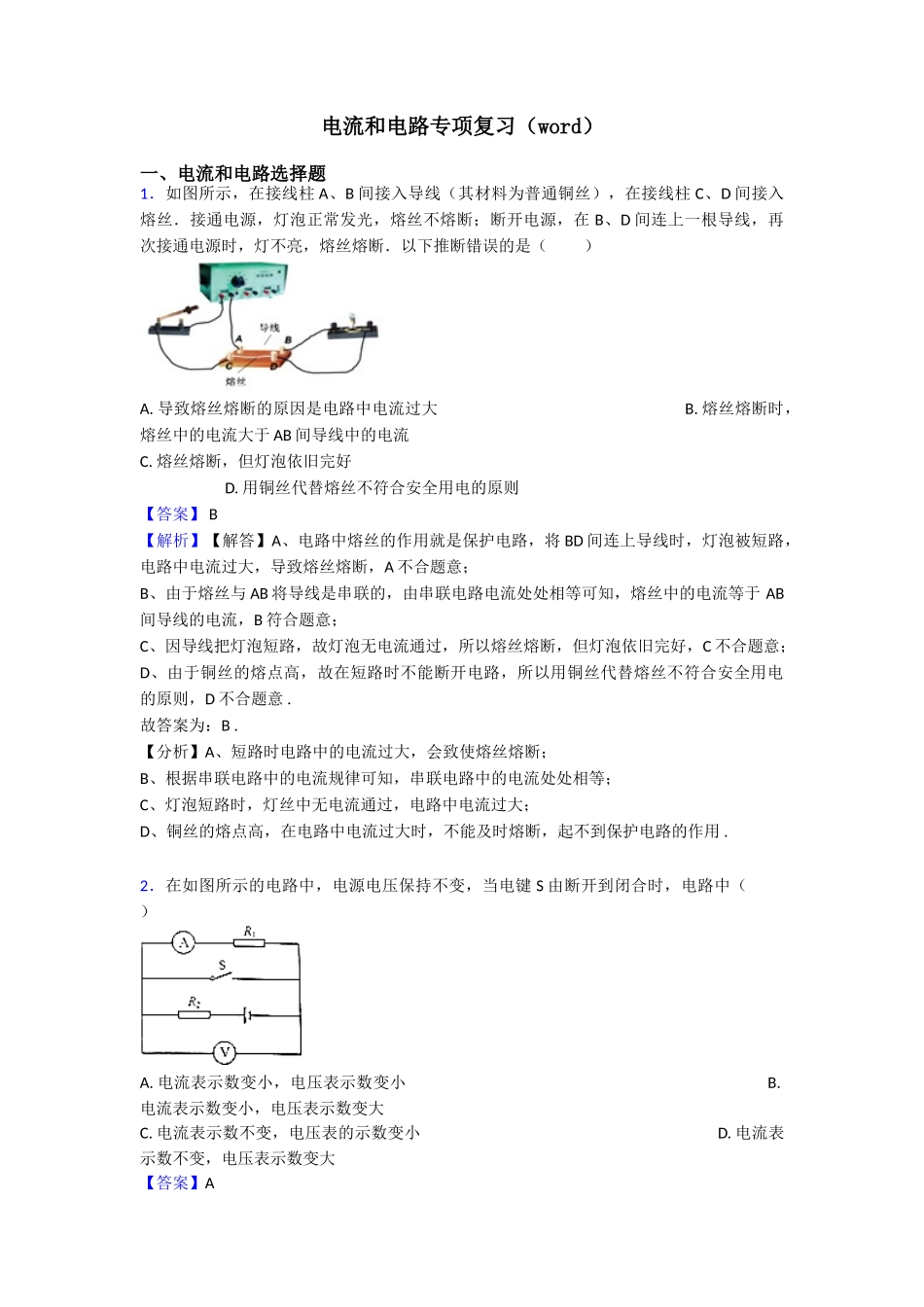

电流和电路专项复习（word）一、电流和电路选择题1．如图所示，在接线柱 A、B 间接入导线（其材料为普通铜丝），在接线柱 C、D 间接入熔丝．接通电源，灯泡正常发光，熔丝不熔断；断开电源，在 B、D 间连上一根导线，再次接通电源时，灯不亮，熔丝熔断．以下推断错误的是（ ）A. 导致熔丝熔断的原因是电路中电流过大 B. 熔丝熔断时，熔丝中的电流大于 AB 间导线中的电流C. 熔丝熔断，但灯泡依旧完好 D. 用铜丝代替熔丝不符合安全用电的原则【答案】 B 【解析】【解答】A、电路中熔丝的作用就是保护电路，将 BD 间连上导线时，灯泡被短路，电路中电流过大，导致熔丝熔断，A 不合题意；B、由于熔丝与 AB 将导线是串联的，由串联电路电流处处相等可知，熔丝中的电流等于 AB间导线的电流，B 符合题意；C、因导线把灯泡短路，故灯泡无电流通过，所以熔丝熔断，但灯泡依旧完好，C 不合题意；D、由于铜丝的熔点高，故在短路时不能断开电路，所以用铜丝代替熔丝不符合安全用电的原则，D 不合题意 . 故答案为：B .【分析】A、短路时电路中的电流过大，会致使熔丝熔断；B、根据串联电路中的电流规律可知，串联电路中的电流处处相等；C、灯泡短路时，灯丝中无电流通过，电路中电流过大；D、铜丝的熔点高，在电路中电流过大时，不能及时熔断，起不到保护电路的作用 .2．在如图所示的电路中，电源电压保持不变，当电键 S 由断开到闭合时，电路中（ ）A. 电流表示数变小，电压表示数变小 B. 电流表示数变小，电压表示数变大C. 电流表示数不变，电压表的示数变小 D. 电流表示数不变，电压表示数变大【答案】A 【解析】【解答】解：由电路图可知，当电键 S 断开时，R1与 R2串联，电压表测 R1两端的电压，电流表测电路中的电流；当电键 S 闭合时，R1和电流表、电压表被短路，电表示数为 0，所以，当电键 S 由断开到闭合时，电压表和电流表的示数均变小，A 符合题意，BCD 不符合题意．故答案为：A．【分析】根据电路图分析，当开关闭合时，其中一个电阻电阻短路，再结合欧姆定律计算分析电压表和电流表的变化.3．严寒冬季，我国北方哨兵脚上穿有电热靴．一只靴内加热电路如图所示，电源电压恒定，S2为三档旋钮开关（金属片 M 可分别拨至 a、b、c 处），电阻丝 R1、R2规格相同且阻值不变，b 为电阻丝 R1的中点．这只电热靴的低温档为 6W，则其中温档和高温档分别为（ ）A. 8W，12W B. 8W，24W C. 12...
