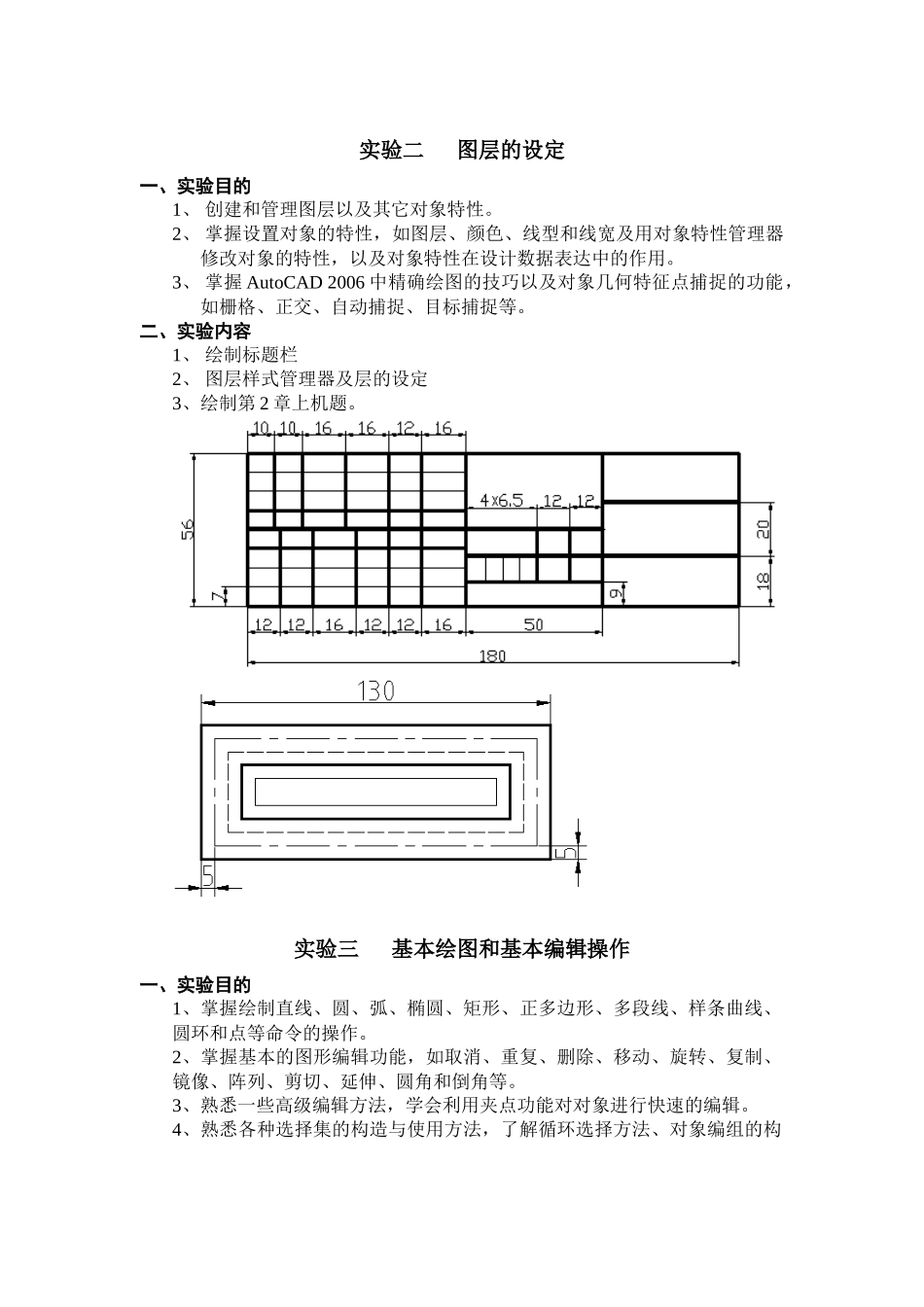

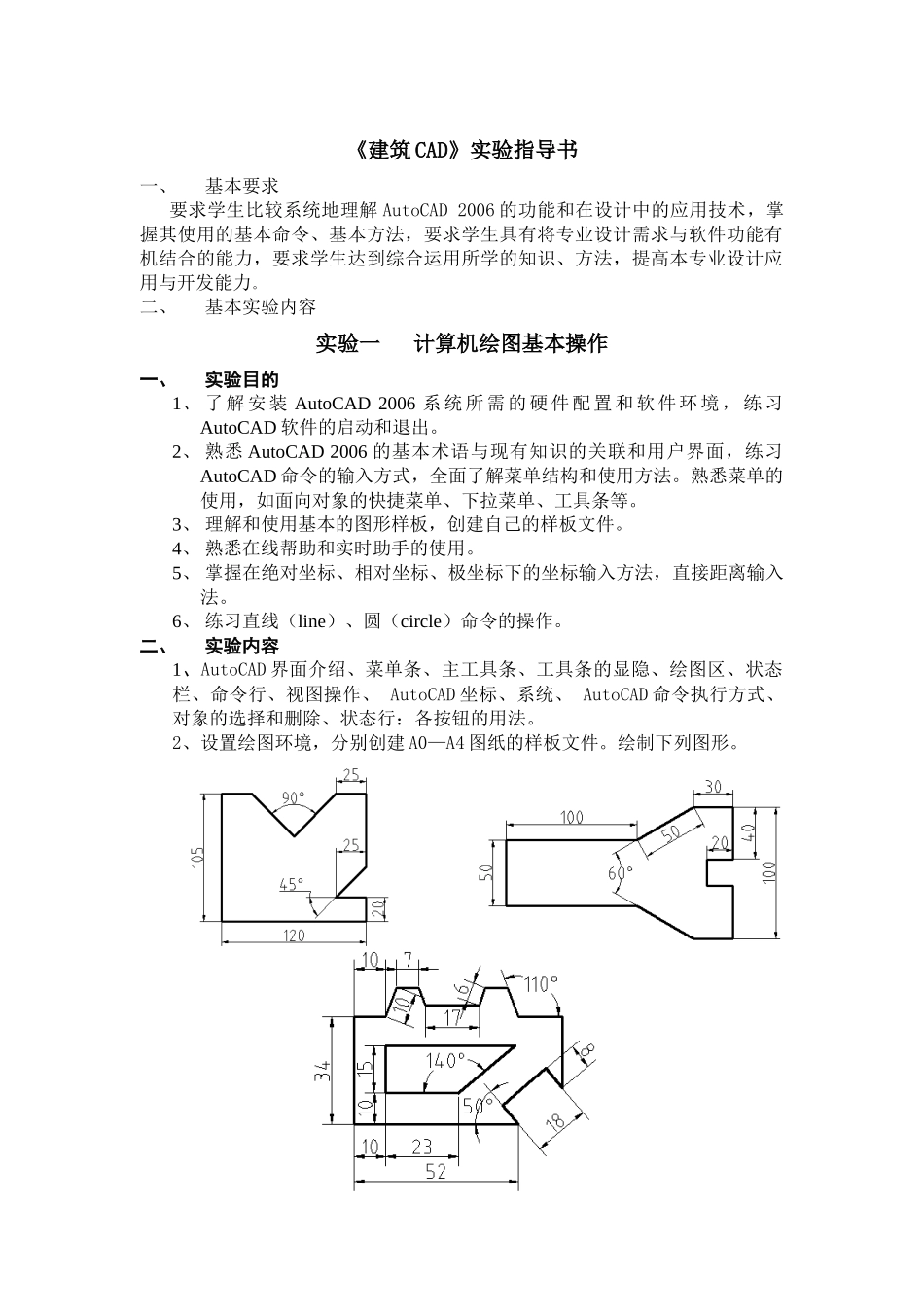

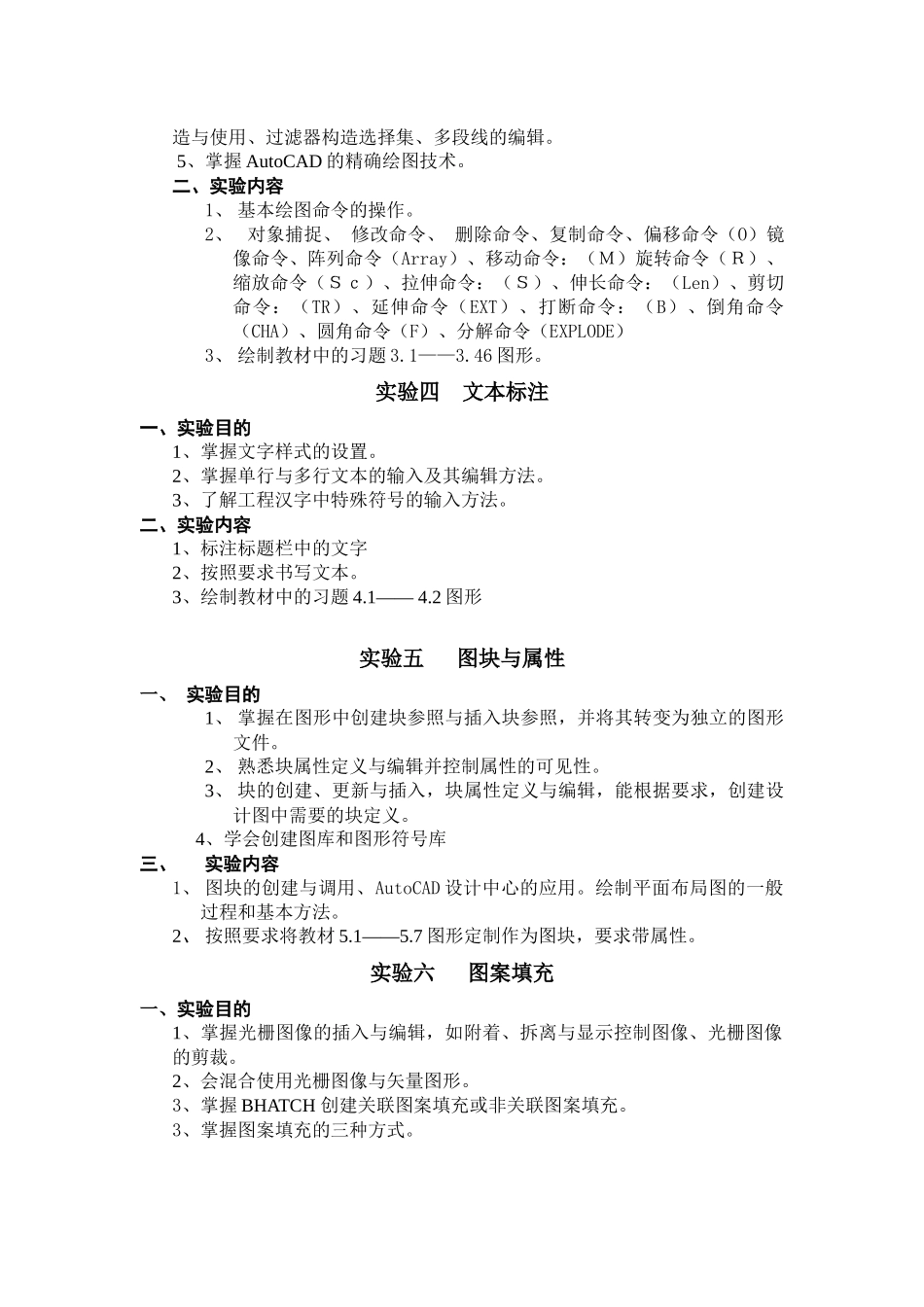

《建筑 CAD》实验指导书一、基本要求 要求学生比较系统地理解 AutoCAD 2006 的功能和在设计中的应用技术，掌握其使用的基本命令、基本方法，要求学生具有将专业设计需求与软件功能有机结合的能力，要求学生达到综合运用所学的知识、方法，提高本专业设计应用与开发能力。二、基本实验内容实验一 计算机绘图基本操作一、实验目的1、 了解安装 AutoCAD 2006 系统所需的硬件配置和软件环境，练习AutoCAD 软件的启动和退出。2、 熟悉 AutoCAD 2006 的基本术语与现有知识的关联和用户界面，练习AutoCAD 命令的输入方式，全面了解菜单结构和使用方法。熟悉菜单的使用，如面向对象的快捷菜单、下拉菜单、工具条等。3、 理解和使用基本的图形样板，创建自己的样板文件。4、 熟悉在线帮助和实时助手的使用。5、 掌握在绝对坐标、相对坐标、极坐标下的坐标输入方法，直接距离输入法。6、 练习直线（line）、圆（circle）命令的操作。二、实验内容1、AutoCAD 界面介绍、菜单条、主工具条、工具条的显隐、绘图区、状态栏、命令行、视图操作、 AutoCAD 坐标、系统、 AutoCAD 命令执行方式、对象的选择和删除、状态行：各按钮的用法。2、设置绘图环境，分别创建 A0—A4 图纸的样板文件。绘制下列图形。实验二 图层的设定一、实验目的1、 创建和管理图层以及其它对象特性。2、 掌握设置对象的特性，如图层、颜色、线型和线宽及用对象特性管理器修改对象的特性，以及对象特性在设计数据表达中的作用。3、 掌握 AutoCAD 2006 中精确绘图的技巧以及对象几何特征点捕捉的功能，如栅格、正交、自动捕捉、目标捕捉等。二、实验内容1、 绘制标题栏2、 图层样式管理器及层的设定3、绘制第 2 章上机题。实验三 基本绘图和基本编辑操作一、实验目的1、掌握绘制直线、圆、弧、椭圆、矩形、正多边形、多段线、样条曲线、圆环和点等命令的操作。2、掌握基本的图形编辑功能，如取消、重复、删除、移动、旋转、复制、镜像、阵列、剪切、延伸、圆角和倒角等。3、熟悉一些高级编辑方法，学会利用夹点功能对对象进行快速的编辑。4、熟悉各种选择集的构造与使用方法，了解循环选择方法、对象编组的构造与使用、过滤器构造选择集、多段线的编辑。5、掌握 AutoCAD 的精确绘图技术。二、实验内容1、 基本绘图命令的操作。2、 对象捕捉、 修改命令、 删除命令、复制命令、偏移命令（O）镜像命令、阵列命令（Array）、移动命令：（Ｍ）旋转命...
