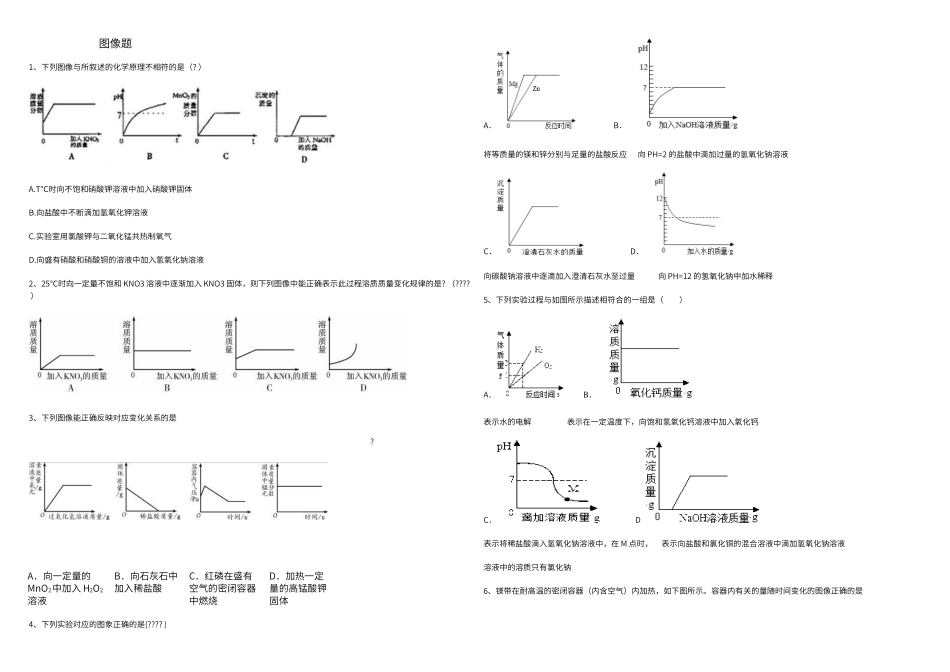

图像题1、下列图像与所叙述的化学原理不相符的是（
T℃时向不饱和硝酸钾溶液中加入硝酸钾固体B
向盐酸中不断滴加氢氧化钾溶液C
实验室用氯酸钾与二氧化锰共热制氧气D
向盛有硝酸和硝酸铜的溶液中加入氢氧化钠溶液2、25℃时向一定量不饱和 KNO3 溶液中逐渐加入 KNO3 固体，则下列图像中能正确表示此过程溶质质量变化规律的是
）3、下列图像能正确反映对应变化关系的是

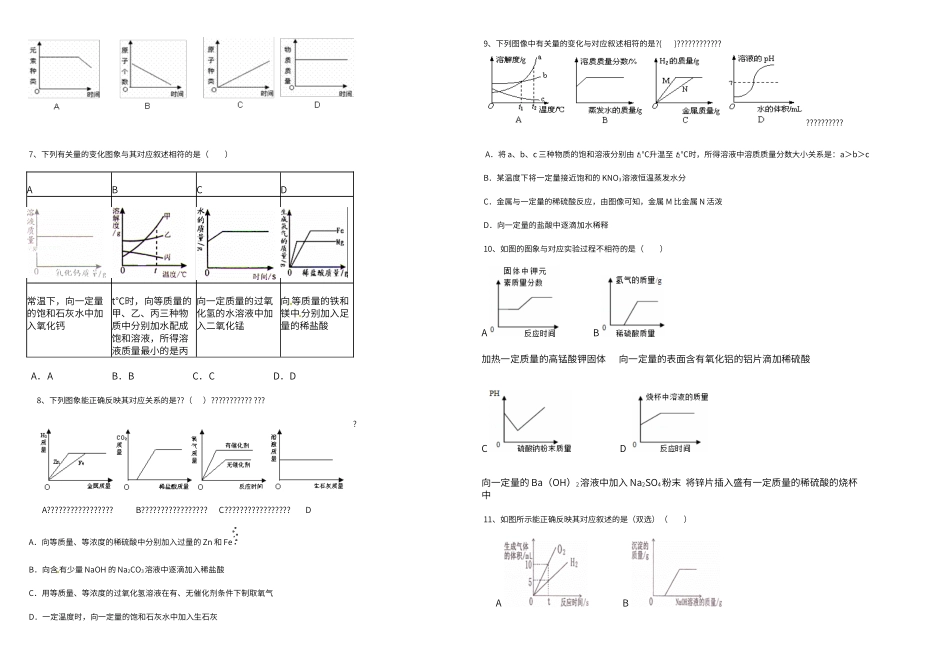

A．向一定量的MnO2中加入 H2O2溶液B．向石灰石中加入稀盐酸C．红磷在盛有空气的密闭容器中燃烧D．加热一定量的高锰酸钾固体4、下列实验对应的图象正确的是(
)A． B． 将等质量的镁和锌分别与足量的盐酸反应 向 PH=2 的盐酸中滴加过量的氢氧化钠溶液C． D． 向碳酸钠溶液中逐滴加入澄清石灰水至过量 向 PH=12 的氢氧化钠中加水稀释5、下列实验过程与如图所示描述相符合的一组是（ ）A． B． 表示水的电解 表示在一定温度下，向饱和氢氧化钙溶液中加入氧化钙C． D 表示将稀盐酸滴入氢氧化钠溶液中，在 M 点时， 表示向盐酸和氯化铜的混合溶液中滴加氢氧化钠溶液溶液中的溶质只有氯化钠6、镁带在耐高温的密闭容器（内含空气）内加热，如下图所示
容器内有关的量随时间变化的图像正确的是7、下列有关量的变化图象与其对应叙述相符的是（ ）ABCD常温下，向一定量的饱和石灰水中加入氧化钙t℃时，向等质量的甲、乙、丙三种物质中分别加水配成饱和溶液，所得溶液质量最小的是丙向一定质量的过氧化氢的水溶液中加入二氧化锰向等质量的铁和镁中分别加入足量的稀盐酸 A．AB．BC．CD．D 8、下列图象能正确反映其对应关系的是
DA．向等质量、等浓度的稀硫
