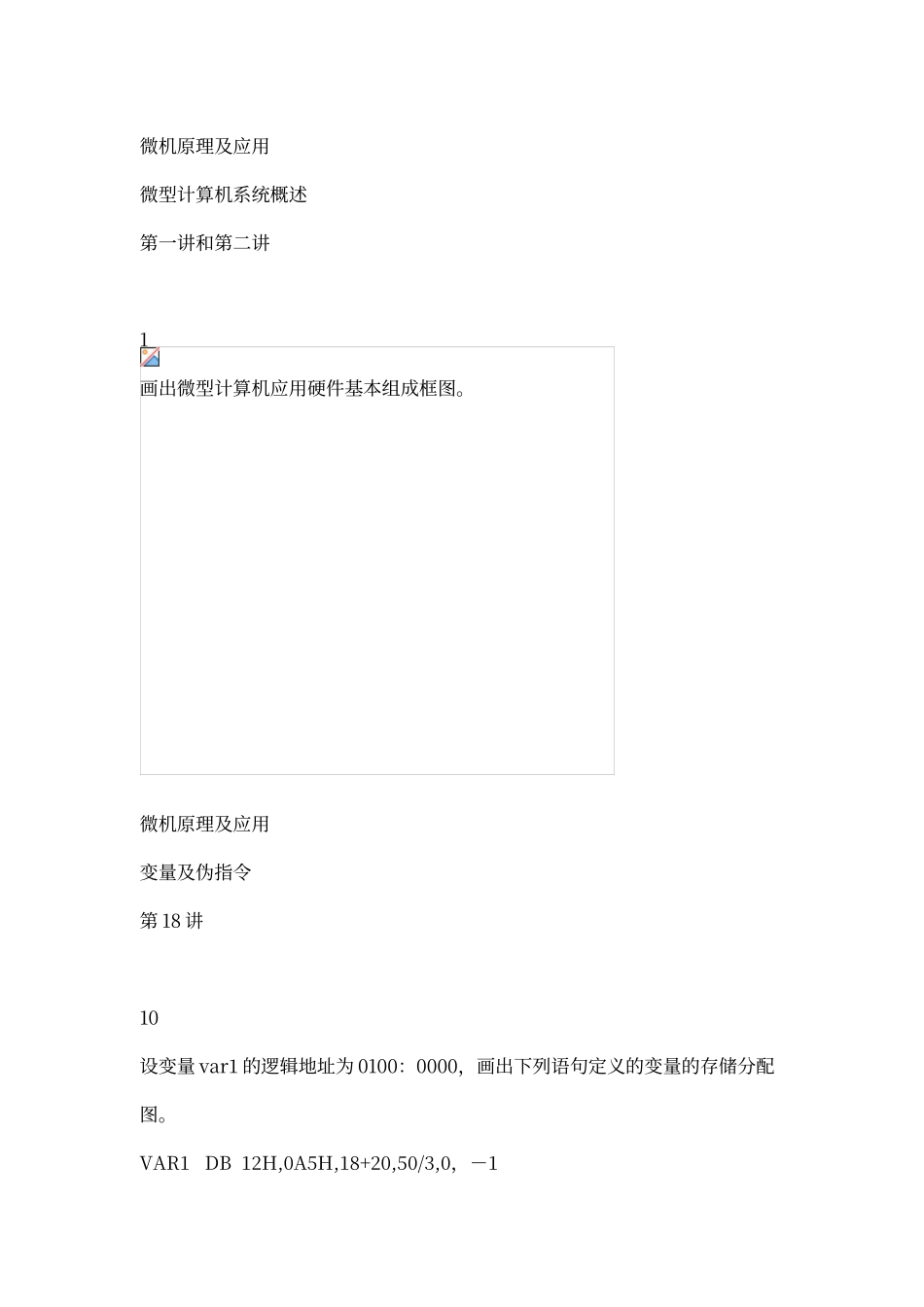

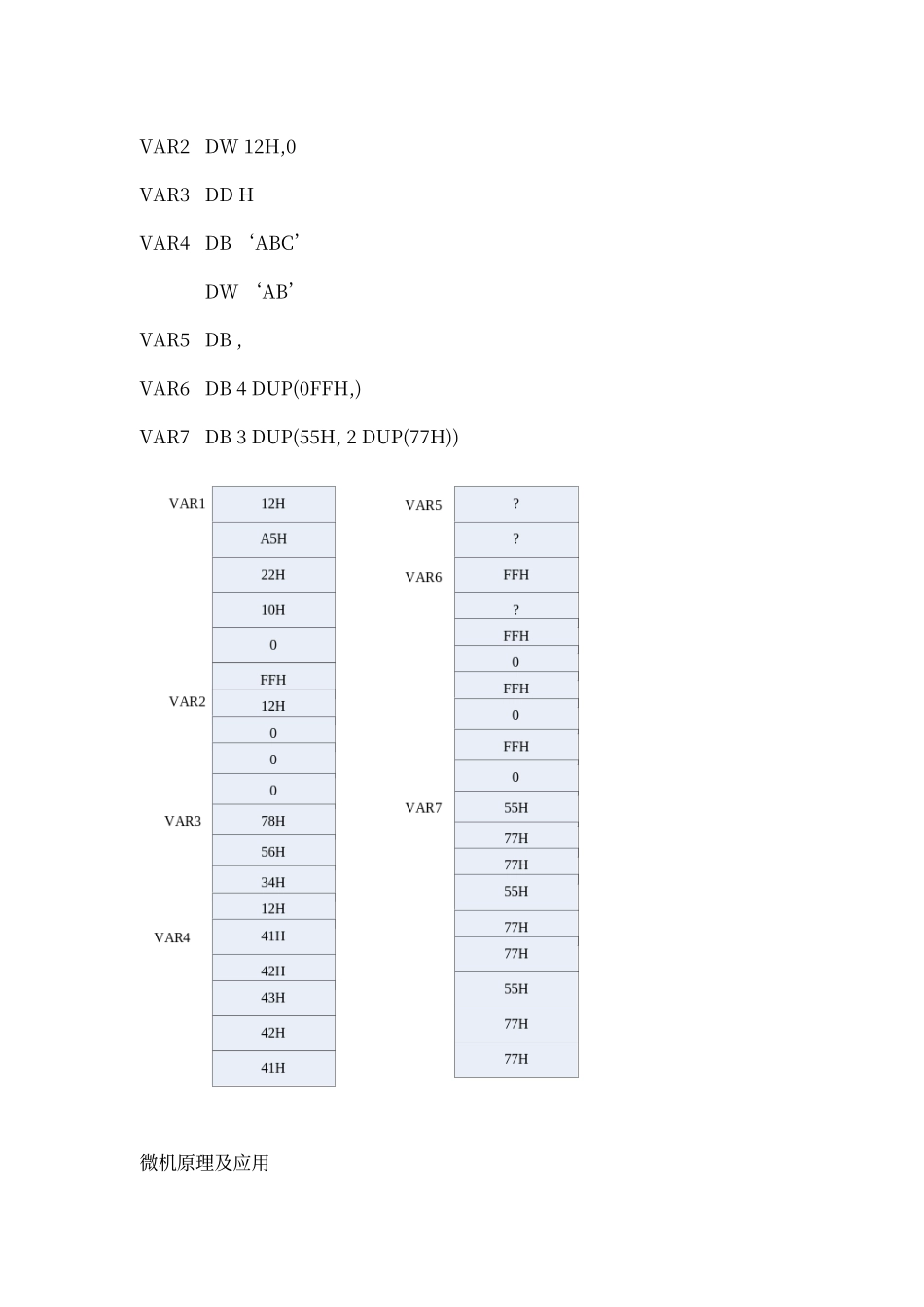

微机原理及应用 微型计算机系统概述第一讲和第二讲1画出微型计算机应用硬件基本组成框图。微机原理及应用变量及伪指令第 18 讲10设变量 var1 的逻辑地址为 0100：0000，画出下列语句定义的变量的存储分配图。VAR1DB 12H,0A5H,18+20,50/3,0，－1VAR2DW 12H,0VAR3 DD HVAR4DB ‘ABC’DW ‘AB’VAR5DB ,VAR6DB 4 DUP(0FFH,)VAR7DB 3 DUP(55H, 2 DUP(77H))微机原理及应用总线结构与时序第 42~44 讲8CPU 执行一条指令的时间称为指令周期。画出一个基本总线周期时序。微机原理及应用总线结构与时序第 42~44 讲10利用 74LS373 数据锁存器设计系统地址总线 A19～A0形成电路。解：根据 AD15～AD0、A19/S6、A18/S5、A17/S4、A16/S3和 ALE 信号功能以及74LS373 芯片引脚功能，设计的系统地址总线 A19～A0形成电路如下图所示。微机原理及应用总线结构与时序第 42~44 讲10利用 74LS245 数据双向缓冲器设计系统数据总线 D15～D0形成电路。解：根据 AD15～AD0、和信号功能以及 74LS245 芯片引脚功能，设计的系统数据总线 D15～D0形成电路如下图所示。微机原理及应用总线结构与时序第 42~44 讲10画出 8086CPU 工作在最小方式时的系统总线读时序图。微机原理及应用总线结构与时序第 42~44 讲10画出 8086CPU 工作在最小方式时的系统总线写时序图。微机原理及应用总线结构与时序第 42~44 讲10画出 8086CPU 的和 A0 的不同组合状态。操作 A0使用的数据引脚读或写偶地址的一个字0 0AD15～AD0读或写偶地址的一个字节1 0AD7～AD0读或写奇地址的一个字节0 1AD15～AD8读或写奇地址的一个字10AD15～AD8(第 1 个总线周期放低位数据字节)AD7～AD0 (第 2 个总线周期放高位数据字节)微机原理及应用总线结构与时序第 42~44 讲10画出 8086CPU 工作在最大方式时的系统总线读时序图。微机原理及应用总线结构与时序第 42~44 讲10画出 8086CPU 工作在最小方式时的系统总线写时序图。微机原理及应用总线结构与时序第 42~44 讲15画出 8086CPU 工作在最小方式时的系统总线结构。微机原理及应用总线结构与时序第 42~44 讲15画出 8086CPU 工作在最大方式时的系统总线结构。微机原理及应用存储器设计第 47~50 讲10说明计算机中内存储器的分类。微机原理及应用存储器设计第 47~50 讲10在 8088 CPU 工作在最大方式组成的微机应用系统中，扩充设计 8kB 的 SRAM电路，SRAM 芯片用 Intel 6264。若分...
