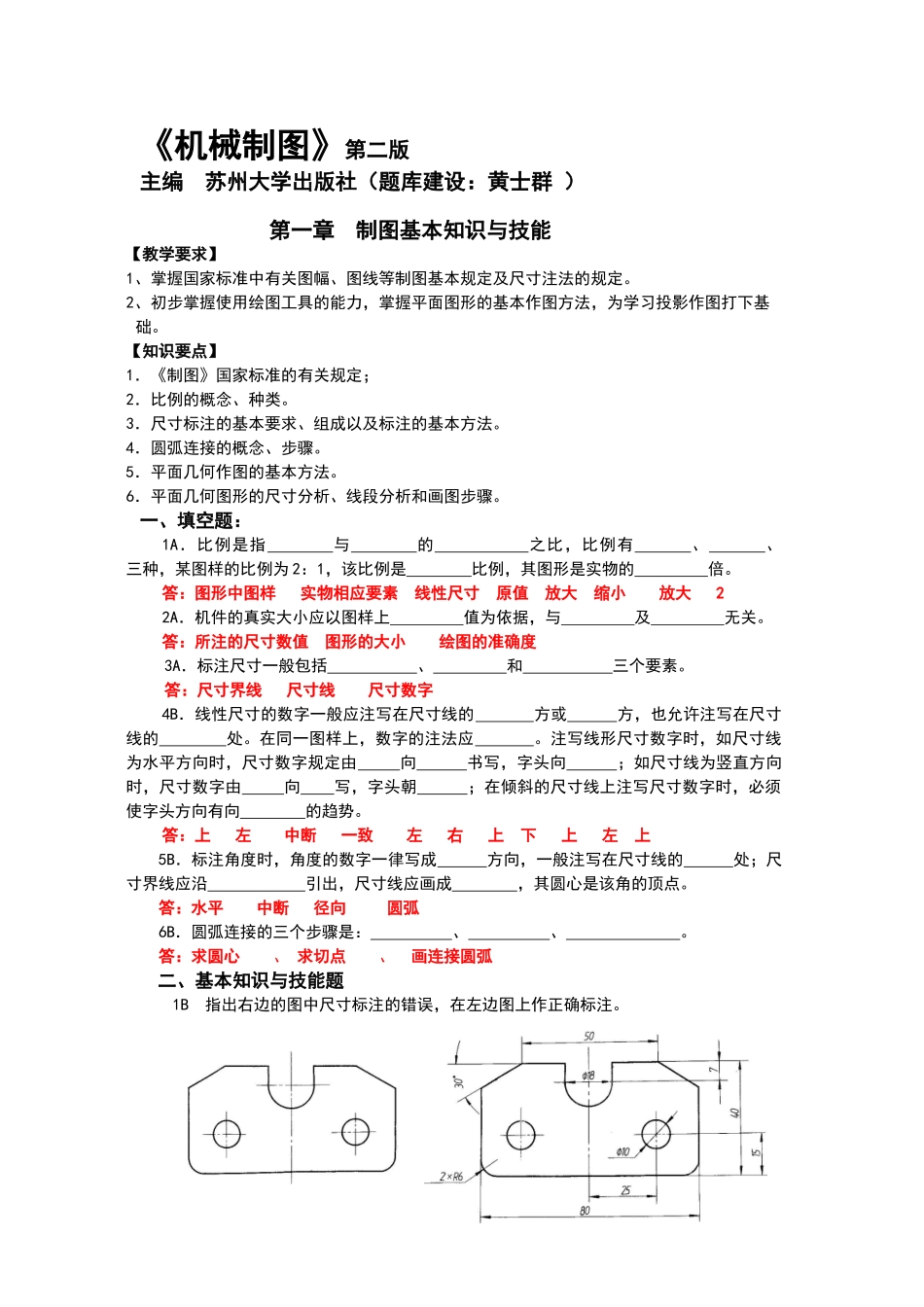

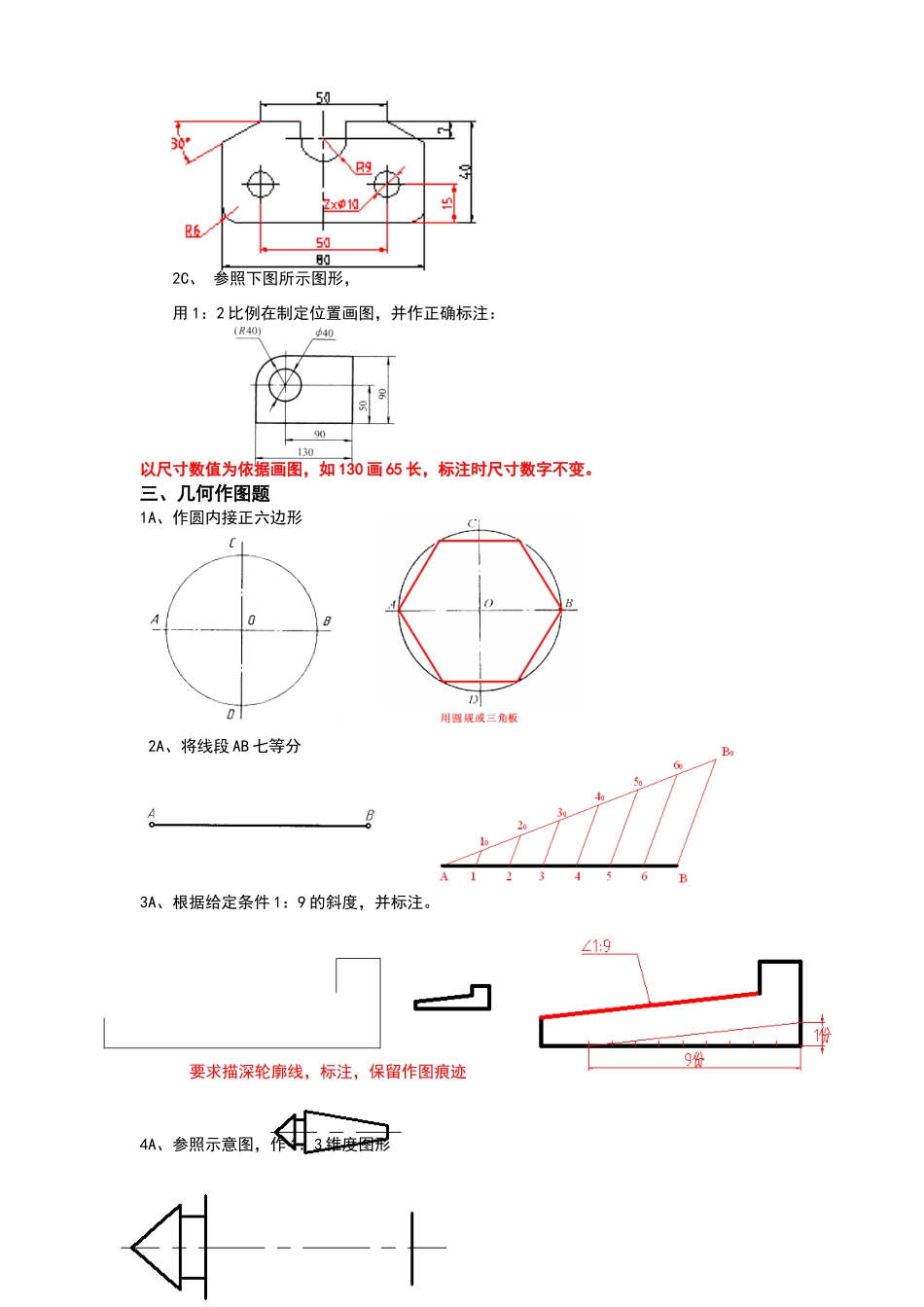

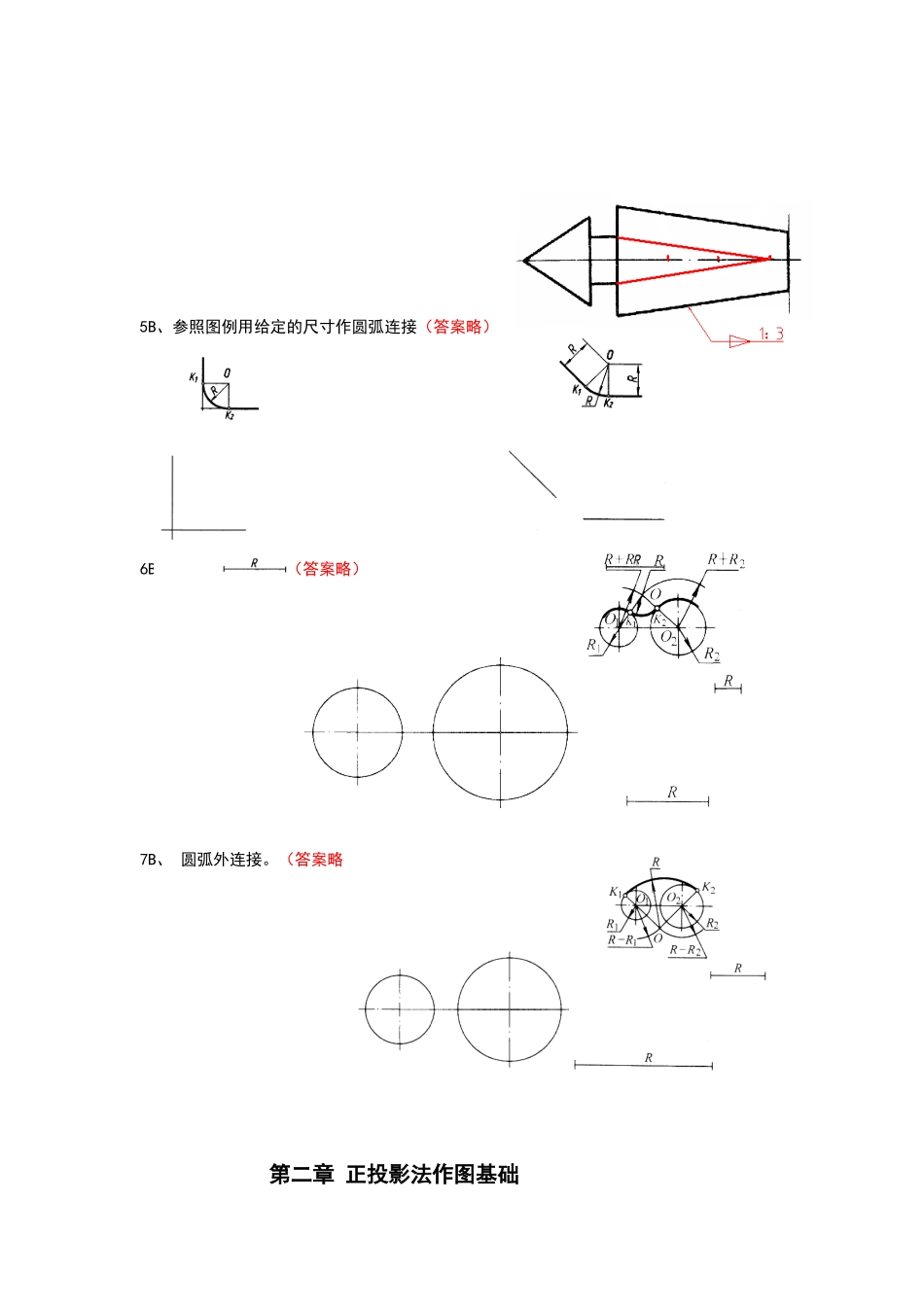

《机械制图》第二版 主编 苏州大学出版社（题库建设：黄士群 ）第一章 制图基本知识与技能【教学要求】 1、掌握国家标准中有关图幅、图线等制图基本规定及尺寸注法的规定。 2、初步掌握使用绘图工具的能力，掌握平面图形的基本作图方法，为学习投影作图打下基础。 【知识要点】1．《制图》国家标准的有关规定；2．比例的概念、种类。3．尺寸标注的基本要求、组成以及标注的基本方法。4．圆弧连接的概念、步骤。5．平面几何作图的基本方法。6．平面几何图形的尺寸分析、线段分析和画图步骤。一、填空题：1A．比例是指 与 的 之比，比例有 、 、 三种，某图样的比例为 2：1，该比例是 比例，其图形是实物的 倍。答：图形中图样 实物相应要素 线性尺寸 原值 放大 缩小 放大 2 2A．机件的真实大小应以图样上 值为依据，与 及 无关。答：所注的尺寸数值 图形的大小 绘图的准确度 3A．标注尺寸一般包括 、 和 三个要素。答：尺寸界线 尺寸线 尺寸数字4B．线性尺寸的数字一般应注写在尺寸线的 方或 方，也允许注写在尺寸线的 处。在同一图样上，数字的注法应 。注写线形尺寸数字时，如尺寸线为水平方向时，尺寸数字规定由 向 书写，字头向 ；如尺寸线为竖直方向时，尺寸数字由 向 写，字头朝 ；在倾斜的尺寸线上注写尺寸数字时，必须使字头方向有向 的趋势。答：上 左 中断 一致 左 右 上 下 上 左 上 5B．标注角度时，角度的数字一律写成 方向，一般注写在尺寸线的 处；尺寸界线应沿 引出，尺寸线应画成 ，其圆心是该角的顶点。答：水平 中断 径向 圆弧6B．圆弧连接的三个步骤是： 、 、 。答：求圆心 、 求切点 、 画连接圆弧二、基本知识与技能题1B 指出右边的图中尺寸标注的错误，在左边图上作正确标注。答： 2C、 参照下图所示图形，用 1：2 比例在制定位置画图，并作正确标注：以尺寸数值为依据画图，如 130 画 65 长，标注时尺寸数字不变。三、几何作图题1A、作圆内接正六边形 2A、将线段 AB 七等分3A、根据给定条件 1：9 的斜度，并标注。 要求描深轮廓线，标注，保留作图痕迹4A、参照示意图，作 1：3 锥度图形5B、参照图例用给定的尺寸作圆弧连接（答案略）6B、作圆弧内连接。（答案略） 7B、 圆弧外连接。（答案略）第二章 正投影法作图基础【教学要求】1、掌握正投影法原理，理解三视图的形成，周围三视图的（三等关系）投影规律和六向方位关系。...
