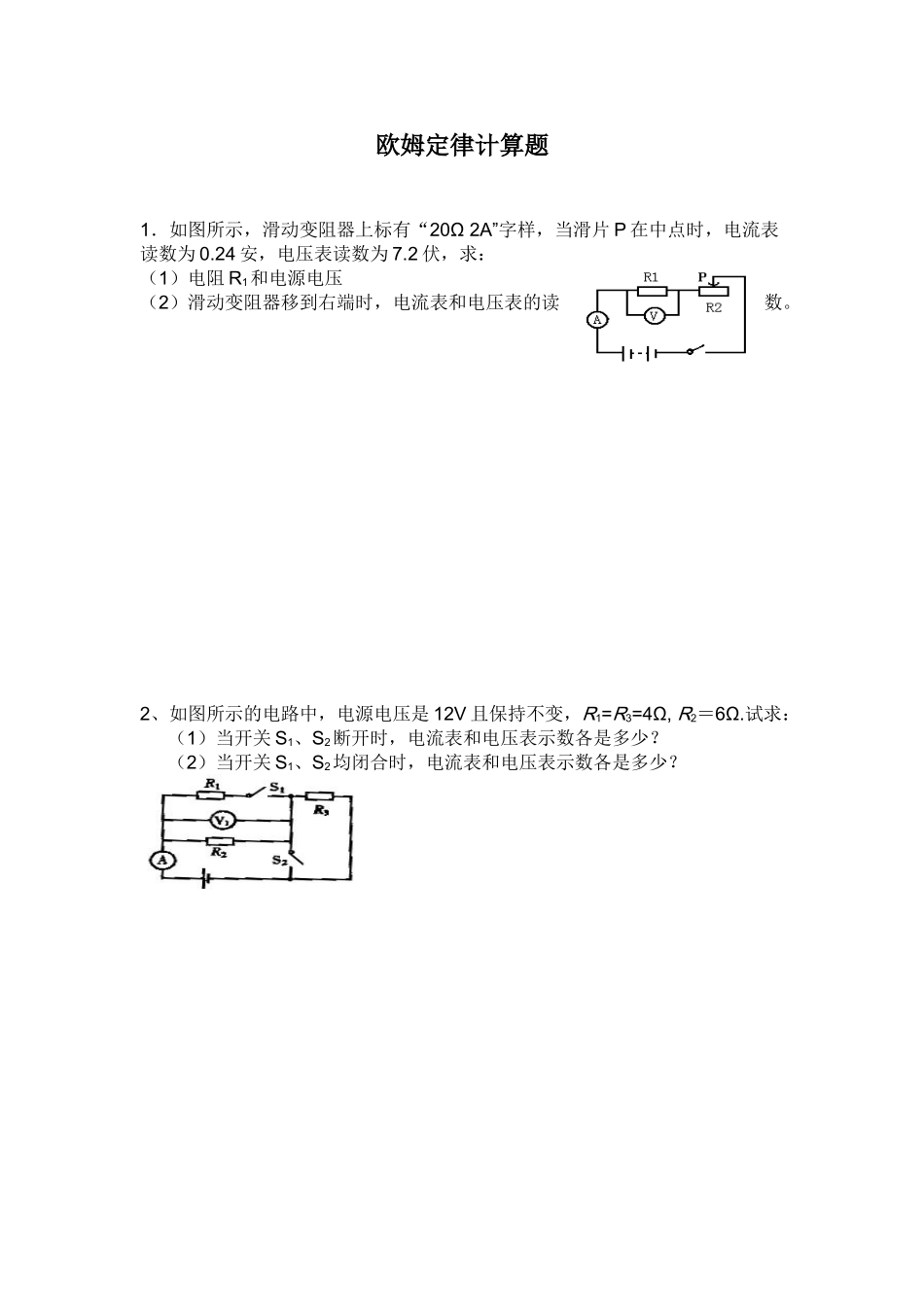

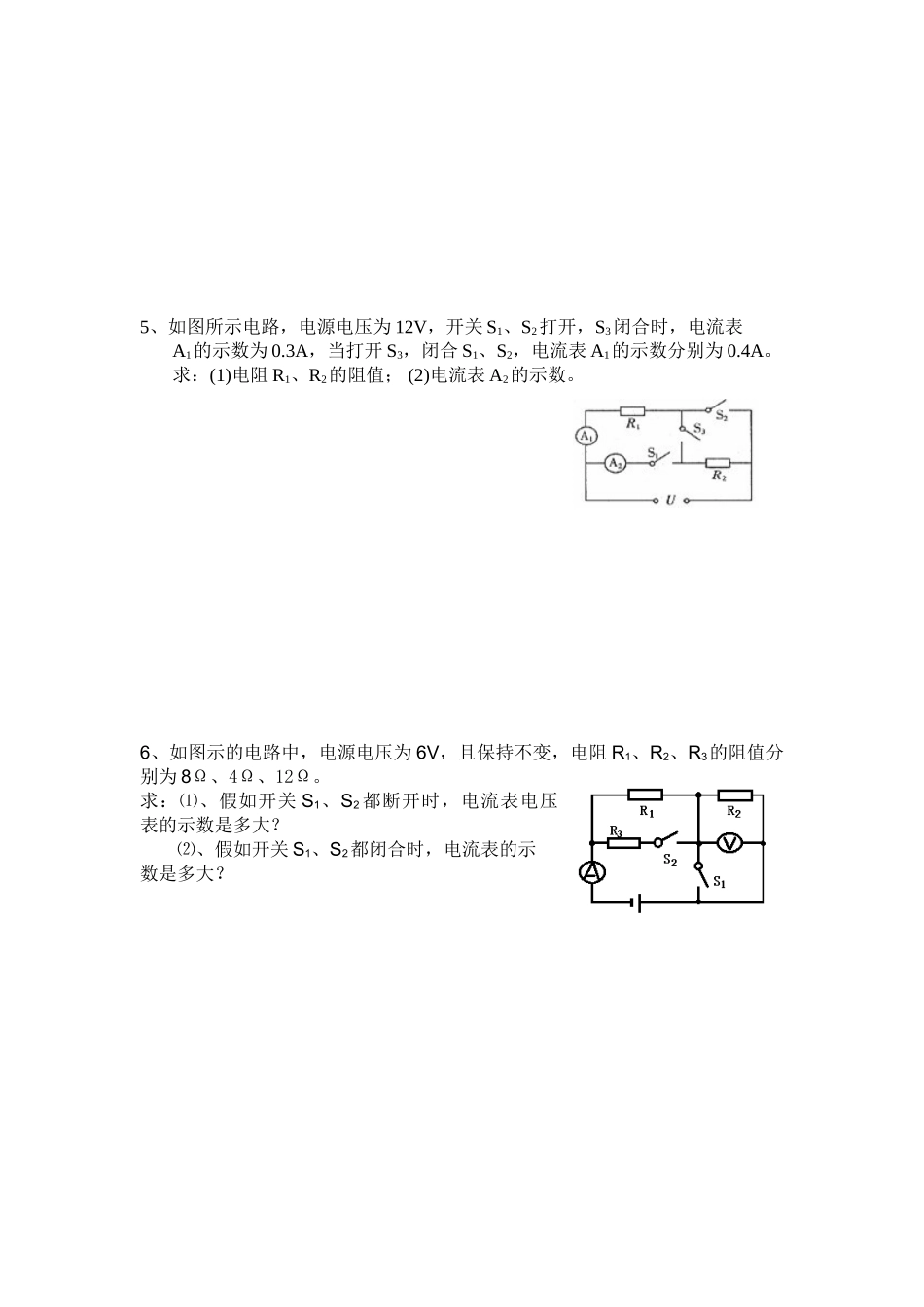

欧姆定律计算题1．如图所示，滑动变阻器上标有“20Ω 2A”字样，当滑片 P 在中点时，电流表读数为 0.24 安，电压表读数为 7.2 伏，求：（1）电阻 R1和电源电压（2）滑动变阻器移到右端时，电流表和电压表的读数。2、如图所示的电路中，电源电压是 12V 且保持不变，R1=R3=4Ω, R2＝6Ω.试求：（1）当开关 S1、S2断开时，电流表和电压表示数各是多少？（2）当开关 S1、S2均闭合时，电流表和电压表示数各是多少？3、如图所示的电路中，电源电压为 9 伏且不变，电阻 R1=12 欧，R2=12 欧，R3=6 欧，在以下情况中电流表的示数各是多少？⑴S1、S2都断开时；⑵ S1、S2都闭合时；⑶ S1闭合，S2断开时。4、两只定值电阻，甲标有“10Ω10A”，乙标有“15Ω0.6A”字样，问：把它们串联起来，电路两端允许加的最大电压是多少？若把它们并联起来，干路中允许通过的最大电流又是多少？ 5、如图所示电路，电源电压为 12V，开关 S1、S2打开，S3闭合时，电流表A1的示数为 0.3A，当打开 S3，闭合 S1、S2，电流表 A1的示数分别为 0.4A。 求：(1)电阻 R1、R2的阻值； (2)电流表 A2的示数。 6、如图示的电路中，电源电压为 6V，且保持不变，电阻 R1、R2、R3的阻值分别为 8Ω、4Ω、12Ω。求：⑴、假如开关 S1、S2 都断开时，电流表电压表的示数是多大？⑵、假如开关 S1、S2都闭合时，电流表的示数是多大？7．如图甲所示电路，滑动变阻器的最大阻值为 R1=40Ω，电源电压及灯 L 的电阻保持不变。当 S1、S2均闭合且滑片滑到 b 端时，电流表 A1、A2的示数分别为如图 23 乙、丙所示；当 S1、S2均断开且滑片 P 置于变阻器的中点时，电流表A1的示数为 0.4A，求：(1)电源的电压； (2)R2的电阻；(3)灯 L 的电阻； 8、如图所示，已知电源电压为 6V，R1阻值为 8Ω，变阻器 R3上标有“1A 20Ω”字样，电流表 A 选取的量程为 0~0.6A ，电压表 V 选取的量程是 0~3V.（1）当 S1和 S2均闭合时，电流表的示数为 0.5A，通过 R1的电流是 0.4A，则 R2的电阻值是多大？（2）当 S1闭合 S2断开时，请通过分析计算说明，变阻器 R3允许的取值范围．R2AVS1R3R1S2
