欧姆定律实验题一

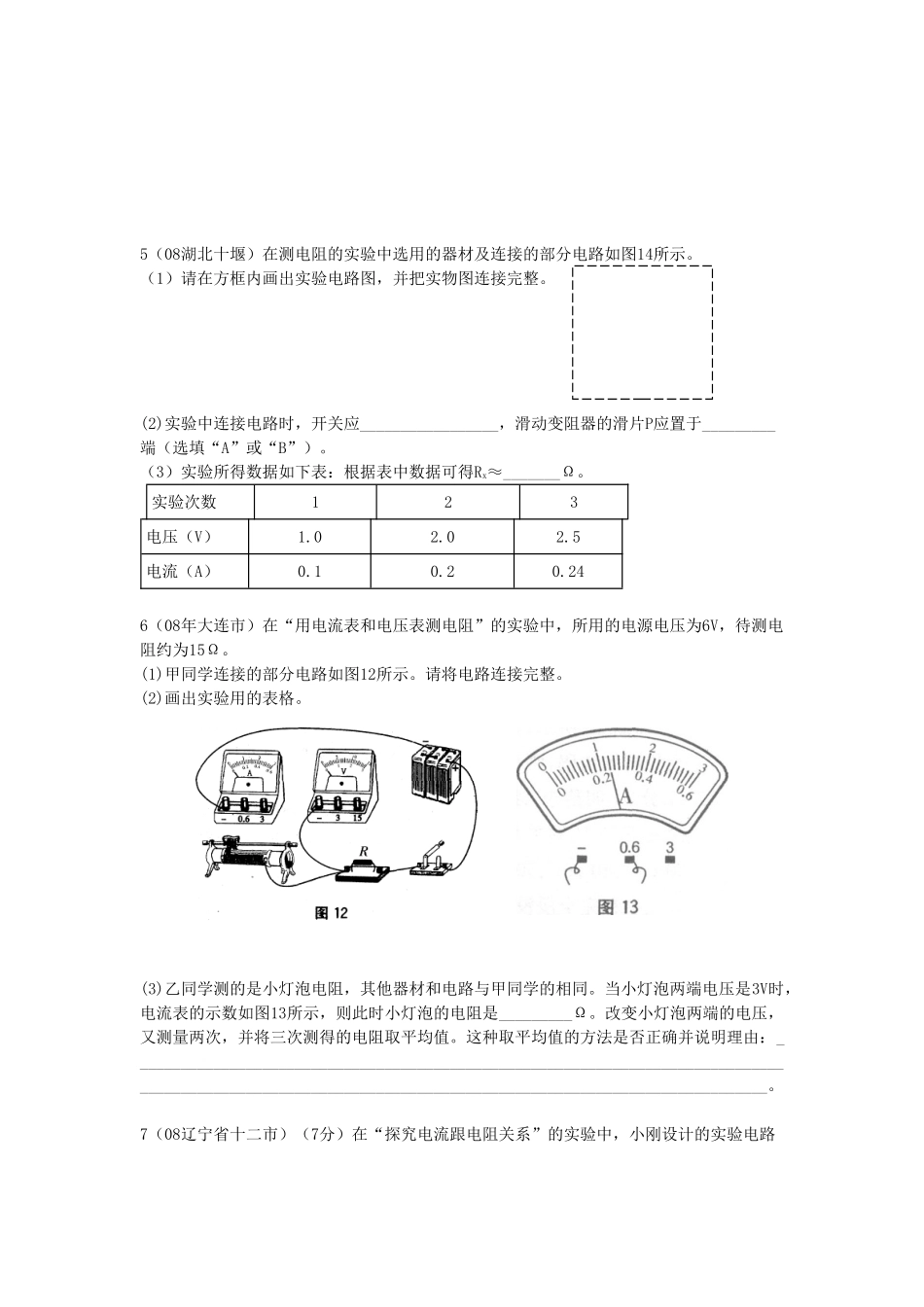

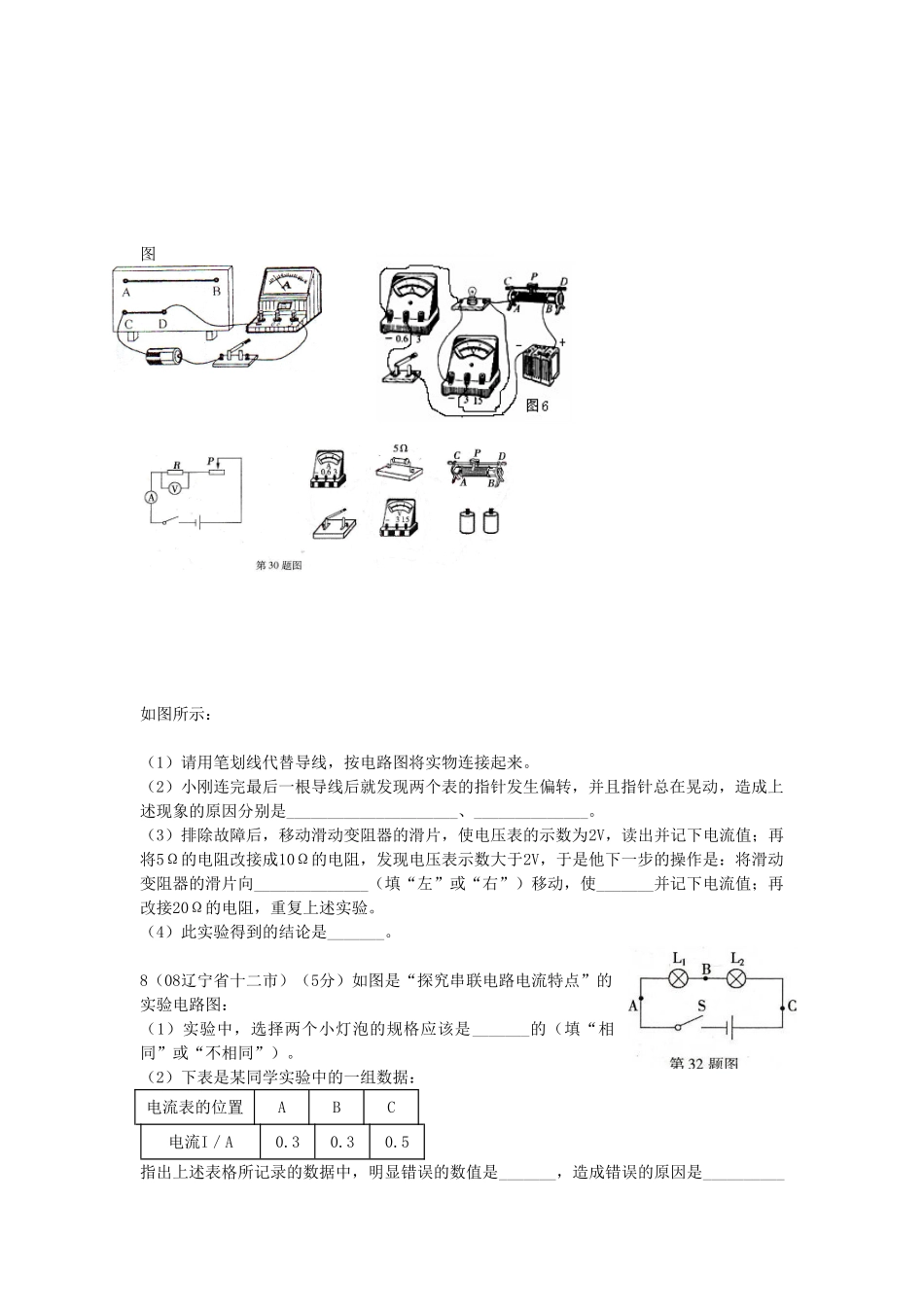

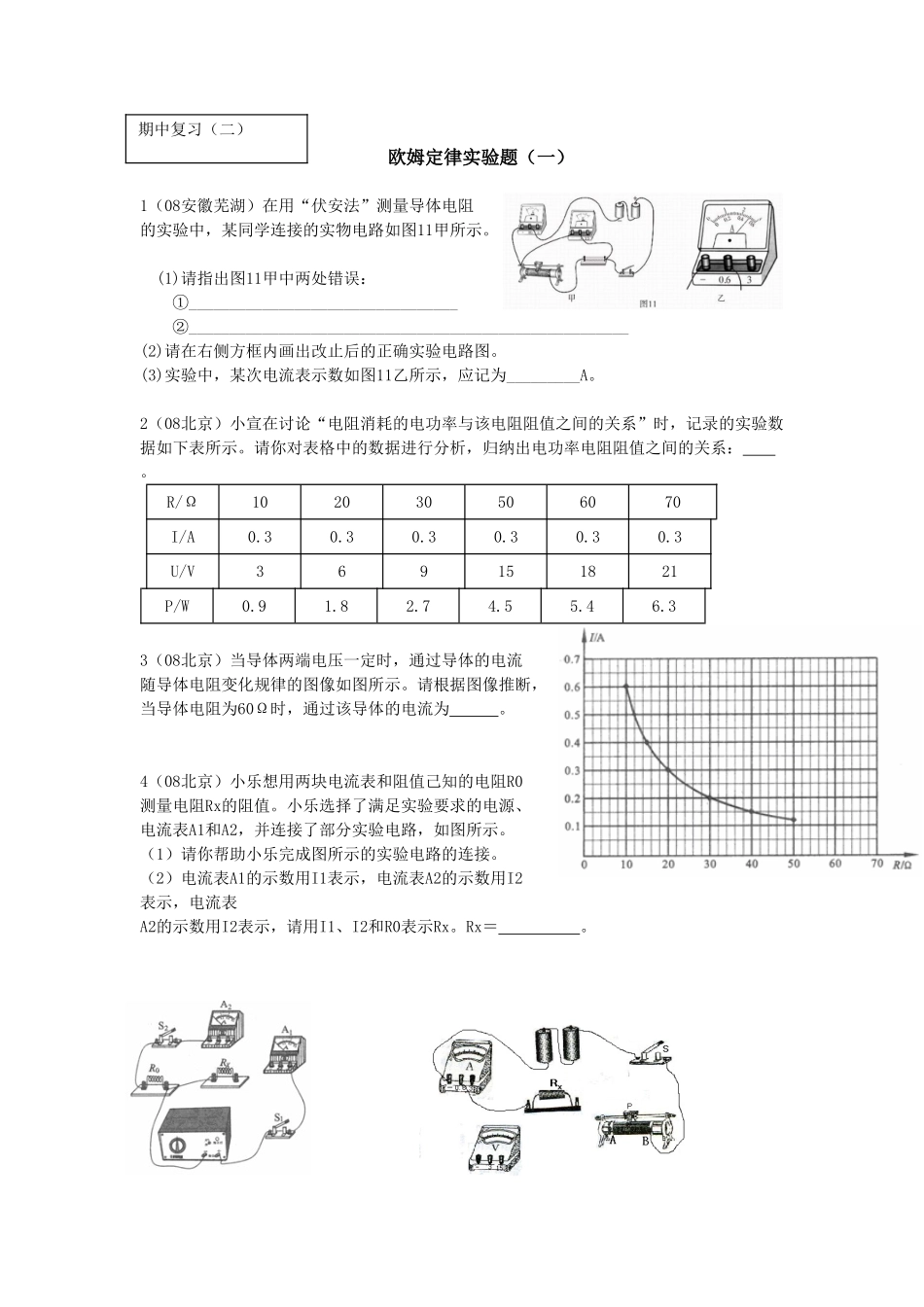

欧姆定律实验题（一）1（08安徽芜湖）在用“伏安法”测量导体电阻的实验中，某同学连接的实物电路如图11甲所示。 (1)请指出图11甲中两处错误：①_________________________________ ②______________________________________________________(2)请在右侧方框内画出改止后的正确实验电路图。(3)实验中，某次电流表示数如图11乙所示，应记为_________A。2（08北京）小宣在讨论“电阻消耗的电功率与该电阻阻值之间的关系”时，记录的实验数据如下表所示。请你对表格中的数据进行分析，归纳出电功率电阻阻值之间的关系： 。R/Ω102030506070I/A0.30.30.30.30.30.3U/V369151821P/W0.91.82.74.55.46.33（08北京）当导体两端电压一定时，通过导体的电流随导体电阻变化规律的图像如图所示。请根据图像推断，当导体电阻为60Ω时，通过该导体的电流为 。4（08北京）小乐想用两块电流表和阻值己知的电阻R0测量电阻Rx的阻值。小乐选择了满足实验要求的电源、电流表A1和A2，并连接了部分实验电路，如图所示。（1）请你帮助小乐完成图所示的实验电路的连接。（2）电流表A1的示数用I1表示，电流表A2的示数用I2表示，电流表A2的示数用I2表示，请用I1、I2和R0表示Rx。Rx＝ 。 期中复习（二）5（08湖北十堰）在测电阻的实验中选用的器材及连接的部分电路如图14所示。（1）请在方框内画出实验电路图，并把实物图连接完整。(2)实验中连接电路时，开关应_________________，滑动变阻器的滑片P应置于_________端（选填“A”或“B”）。 （3）实验所得数据如下表：根据表中数据可得Rx≈_______Ω。实验次数123电压（V）1.02.02.5电流（A）0.10.20.246（08年大连市）在“用电流表和电压表测电阻”的实验中，所用的电源电压为6V，待测电阻约为15Ω。(1)甲同学连接的部分电路如图12所示。请将电路连接完整。(2)画出实验用的表格。(3)乙同学测的是小灯泡电阻，其他器材和电路与甲同学的相同。当小灯泡两端电压是3V时，电流表的示数如图13所示，则此时小灯泡的电阻是_________Ω。改变小灯泡两端的电压，又测量两次，并将三次测得的电阻取平均值。这种取平均值的方法是否正确并说明理由：_____________________________________________________________________________________________________________________________________________________________。7（08辽宁省十二市）（7分）在“探究电流跟电阻关系”的实验中，小刚设计的实验电路图 如图所示： （1）请用...
