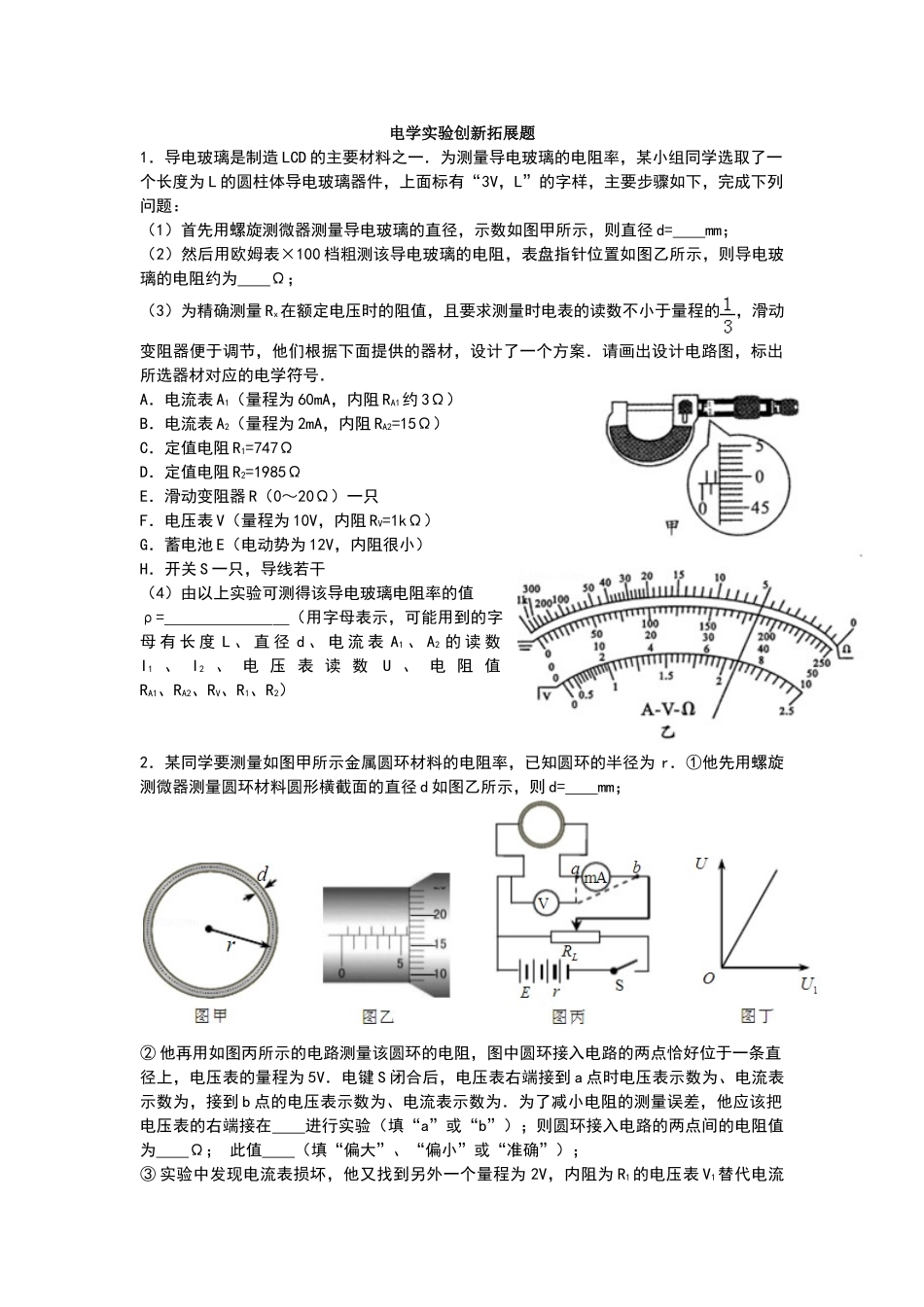

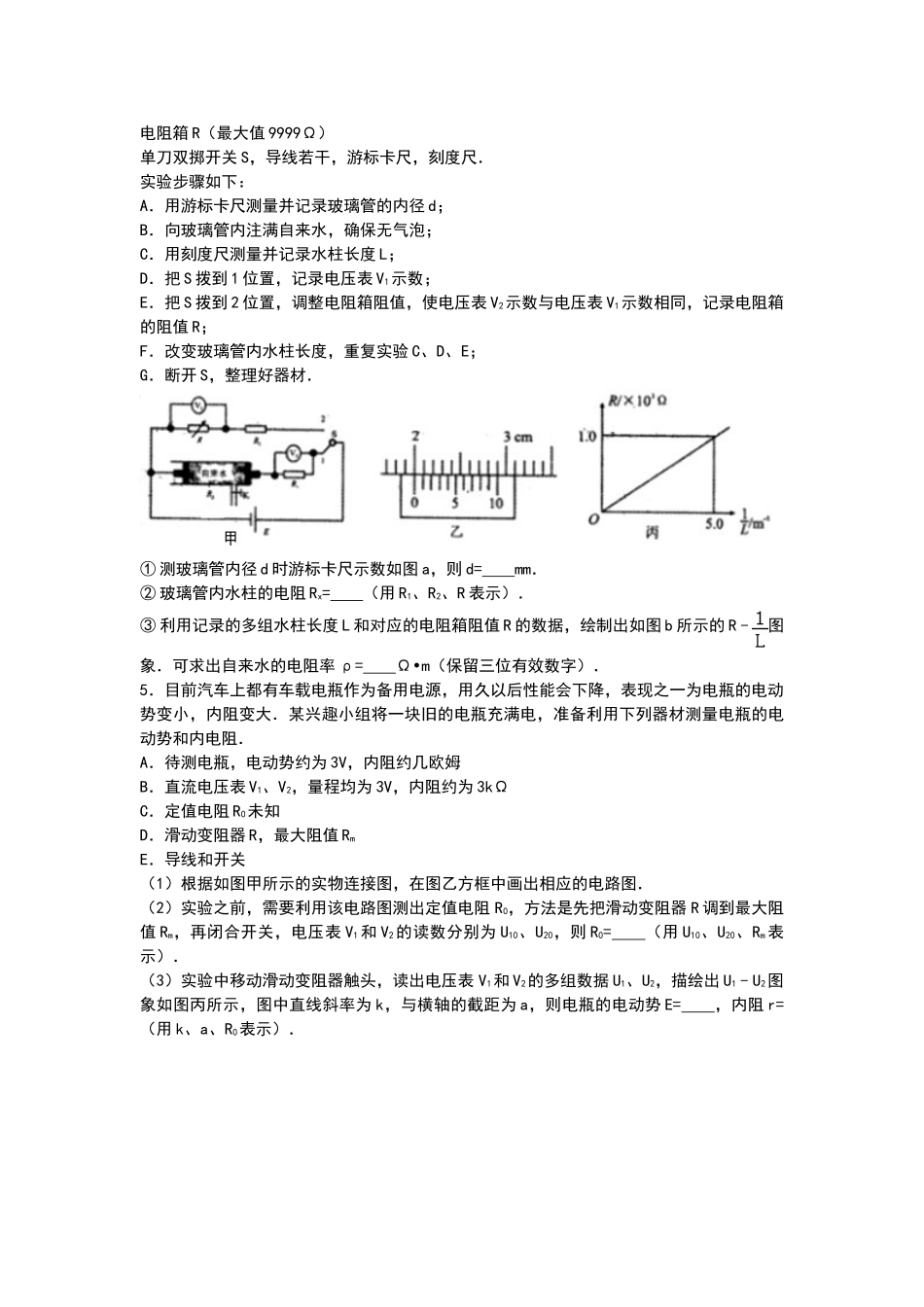

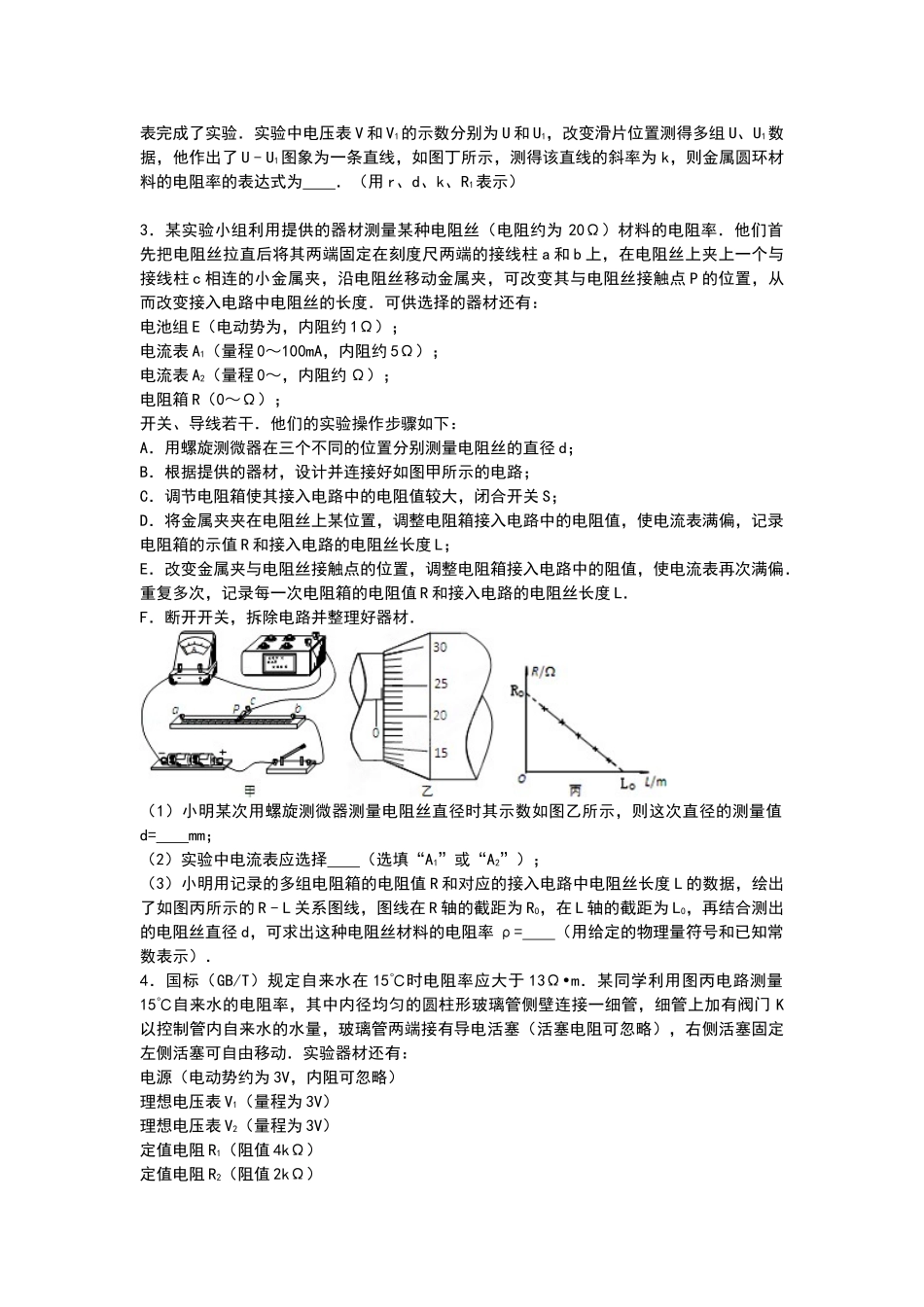

电学实验创新拓展题1．导电玻璃是制造 LCD 的主要材料之一．为测量导电玻璃的电阻率，某小组同学选取了一个长度为 L 的圆柱体导电玻璃器件，上面标有“3V，L”的字样，主要步骤如下，完成下列问题：（1）首先用螺旋测微器测量导电玻璃的直径，示数如图甲所示，则直径 d= mm；（2）然后用欧姆表×100 档粗测该导电玻璃的电阻，表盘指针位置如图乙所示，则导电玻璃的电阻约为 Ω；（3）为精确测量 Rx在额定电压时的阻值，且要求测量时电表的读数不小于量程的，滑动变阻器便于调节，他们根据下面提供的器材，设计了一个方案．请画出设计电路图，标出所选器材对应的电学符号．A．电流表 A1（量程为 60mA，内阻 RA1约 3Ω）B．电流表 A2（量程为 2mA，内阻 RA2=15Ω）C．定值电阻 R1=747ΩD．定值电阻 R2=1985ΩE．滑动变阻器 R（0～20Ω）一只F．电压表 V（量程为 10V，内阻 RV=1kΩ）G．蓄电池 E（电动势为 12V，内阻很小）H．开关 S 一只，导线若干（4）由以上实验可测得该导电玻璃电阻率的值ρ= （用字母表示，可能用到的字母 有 长 度 L 、 直 径 d 、 电 流 表 A1 、 A2 的 读 数I1 、 I2 、 电 压 表 读 数U 、 电 阻 值RA1、RA2、RV、R1、R2）2．某同学要测量如图甲所示金属圆环材料的电阻率，已知圆环的半径为 r．①他先用螺旋测微器测量圆环材料圆形横截面的直径 d 如图乙所示，则 d= mm；② 他再用如图丙所示的电路测量该圆环的电阻，图中圆环接入电路的两点恰好位于一条直径上，电压表的量程为 5V．电键 S 闭合后，电压表右端接到 a 点时电压表示数为、电流表示数为，接到 b 点的电压表示数为、电流表示数为．为了减小电阻的测量误差，他应该把电压表的右端接在 进行实验（填“a”或“b”）；则圆环接入电路的两点间的电阻值为 Ω； 此值 （填“偏大”、“偏小”或“准确”）；③ 实验中发现电流表损坏，他又找到另外一个量程为 2V，内阻为 R1的电压表 V1替代电流表完成了实验．实验中电压表 V 和 V1的示数分别为 U 和 U1，改变滑片位置测得多组 U、U1数据，他作出了 U﹣U1图象为一条直线，如图丁所示，测得该直线的斜率为 k，则金属圆环材料的电阻率的表达式为 ．（用 r、d、k、R1表示）3．某实验小组利用提供的器材测量某种电阻丝（电阻约为 20Ω）材料的电阻率．他们首先把电阻丝拉直后将其两端固定在刻度尺两端的接线柱 a 和 b 上，在...
