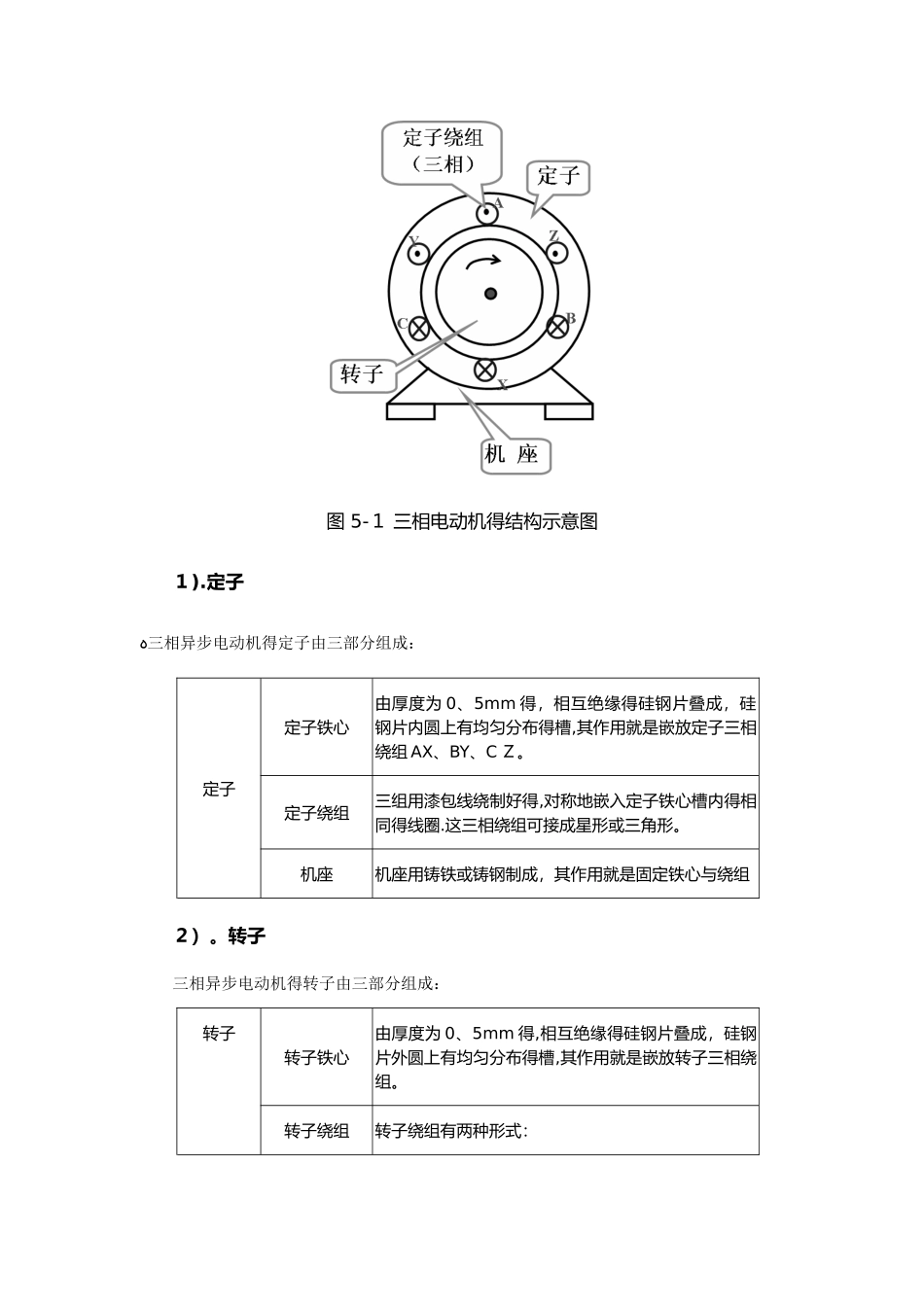

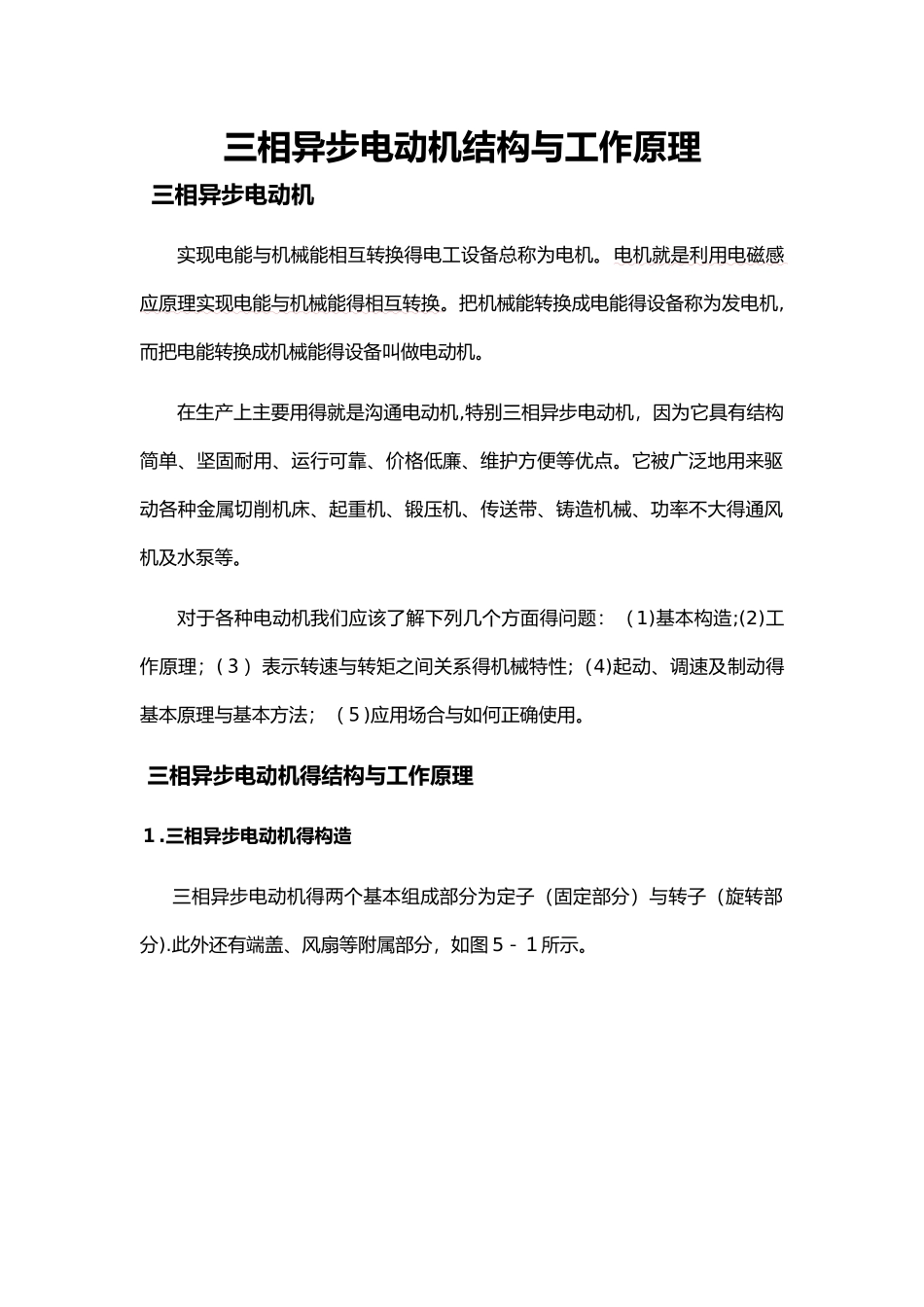

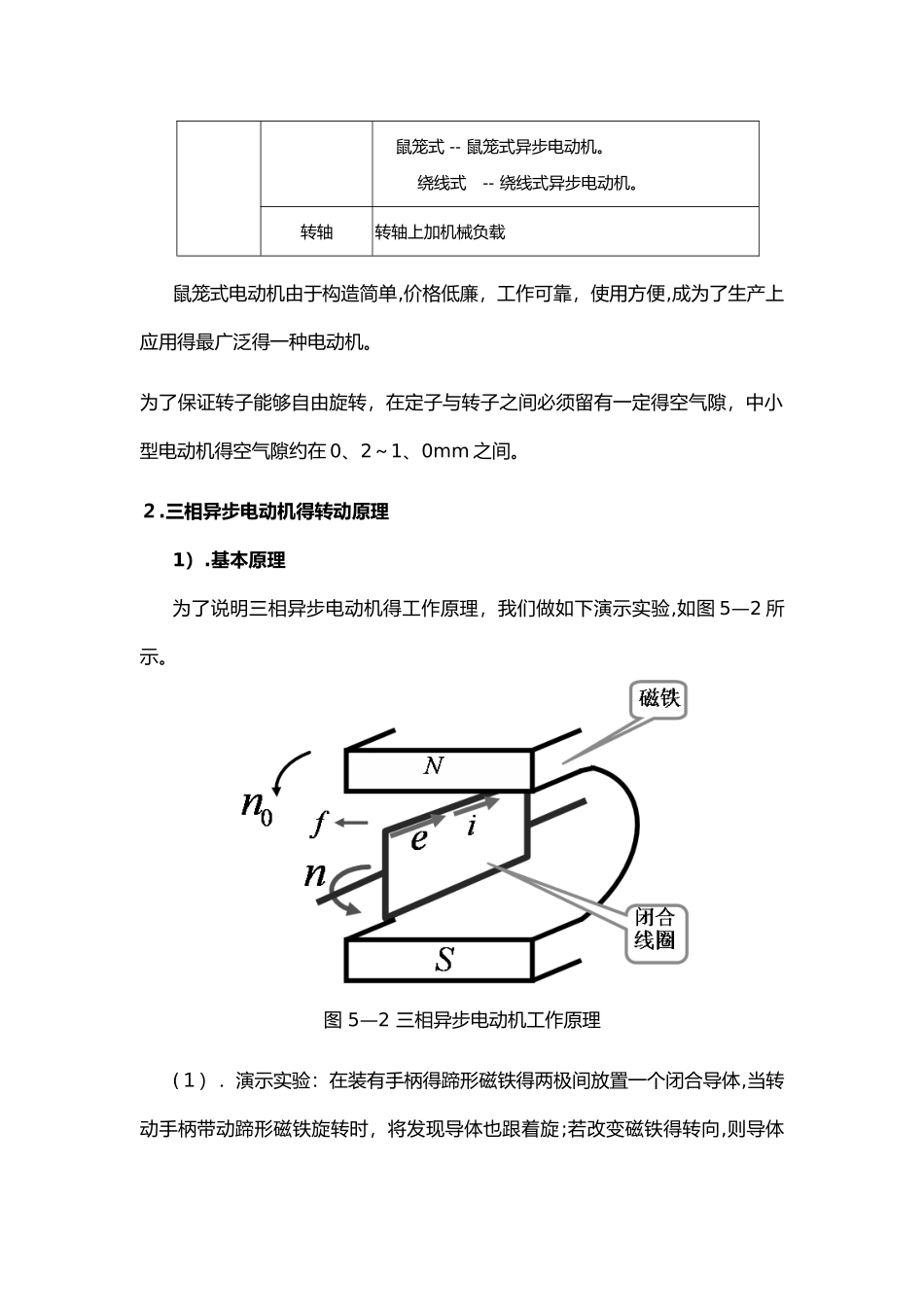

三相异步电动机结构与工作原理三相异步电动机实现电能与机械能相互转换得电工设备总称为电机。电机就是利用电磁感应原理实现电能与机械能得相互转换。把机械能转换成电能得设备称为发电机,而把电能转换成机械能得设备叫做电动机。在生产上主要用得就是沟通电动机,特别三相异步电动机，因为它具有结构简单、坚固耐用、运行可靠、价格低廉、维护方便等优点。它被广泛地用来驱动各种金属切削机床、起重机、锻压机、传送带、铸造机械、功率不大得通风机及水泵等。对于各种电动机我们应该了解下列几个方面得问题：（1)基本构造;(2)工作原理；(３）表示转速与转矩之间关系得机械特性;（4)起动、调速及制动得基本原理与基本方法；（５)应用场合与如何正确使用。 三相异步电动机得结构与工作原理１.三相异步电动机得构造三相异步电动机得两个基本组成部分为定子（固定部分）与转子（旋转部分).此外还有端盖、风扇等附属部分，如图 5－１所示。图 5-１ 三相电动机得结构示意图１).定子ﻩ三相异步电动机得定子由三部分组成：定子定子铁心由厚度为 0、5mm 得，相互绝缘得硅钢片叠成，硅钢片内圆上有均匀分布得槽,其作用就是嵌放定子三相绕组 AX、BY、C Ｚ。定子绕组三组用漆包线绕制好得,对称地嵌入定子铁心槽内得相同得线圈.这三相绕组可接成星形或三角形。机座机座用铸铁或铸钢制成，其作用就是固定铁心与绕组２）。转子三相异步电动机得转子由三部分组成：转子转子铁心由厚度为 0、5mm 得,相互绝缘得硅钢片叠成，硅钢片外圆上有均匀分布得槽,其作用就是嵌放转子三相绕组。转子绕组转子绕组有两种形式： 鼠笼式 -- 鼠笼式异步电动机。 绕线式 -- 绕线式异步电动机。转轴转轴上加机械负载鼠笼式电动机由于构造简单,价格低廉，工作可靠，使用方便,成为了生产上应用得最广泛得一种电动机。为了保证转子能够自由旋转，在定子与转子之间必须留有一定得空气隙，中小型电动机得空气隙约在 0、2～1、0mm 之间。２.三相异步电动机得转动原理1）.基本原理为了说明三相异步电动机得工作原理，我们做如下演示实验,如图 5—2 所示。图 5—2 三相异步电动机工作原理(１）．演示实验：在装有手柄得蹄形磁铁得两极间放置一个闭合导体,当转动手柄带动蹄形磁铁旋转时，将发现导体也跟着旋;若改变磁铁得转向,则导体得转向也跟着改变。（２)．现象解释:当磁铁旋转时,磁铁与闭合得导体发生相对运动,鼠笼式导体切割磁力线而在其内部产生感应电动势与感应电流...
