专项训练09　特殊方法测电阻、电功率VIP专享

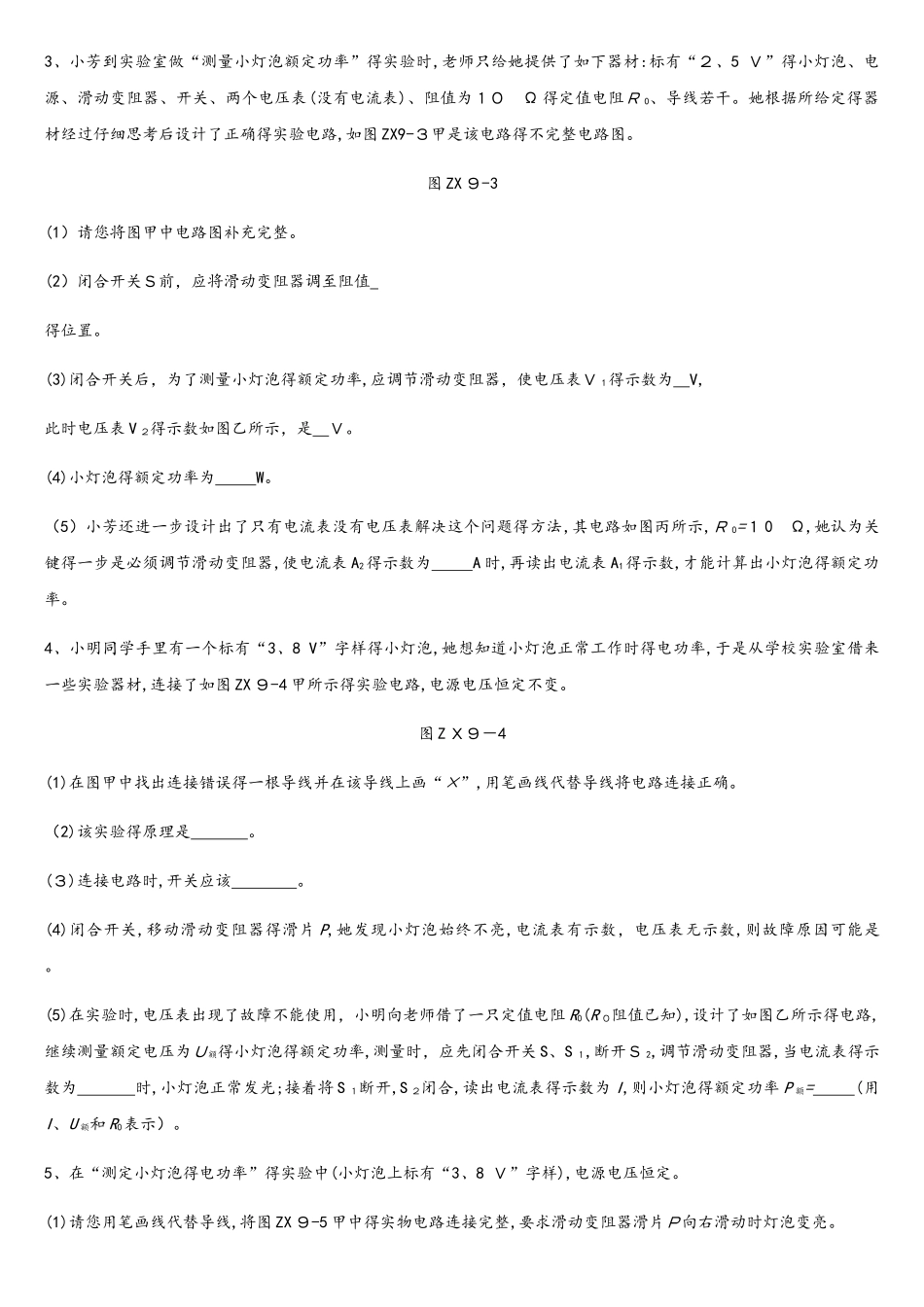

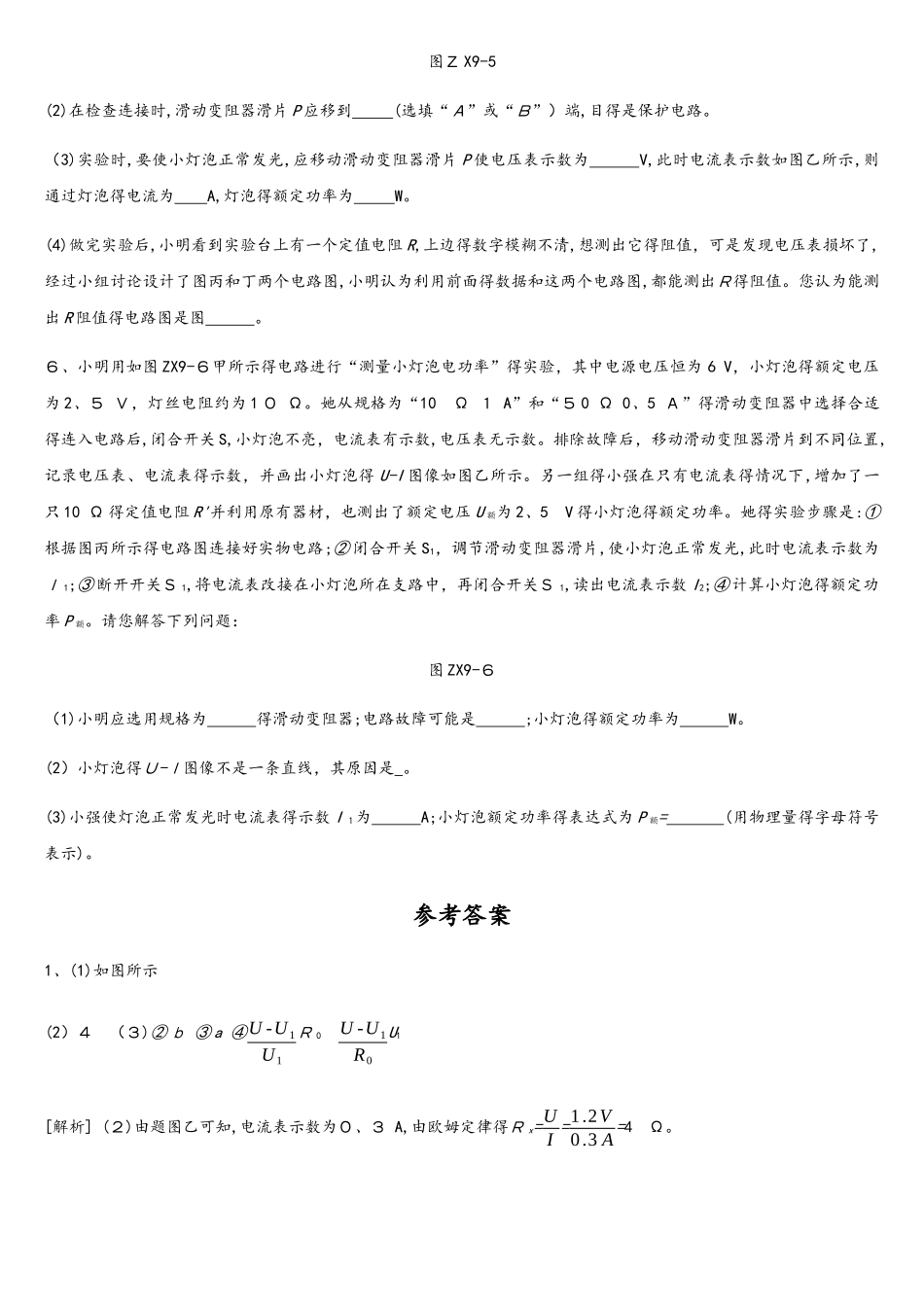

专项训练(九) 特别方法测电阻、电功率(限时:30 分钟) 1、小明同学利用图 Z Ｘ 9－１甲所示得电路来测量一未知电阻 R ｘ得阻值。图 ZX9-1(1)请用笔画线代替导线,将图甲中实物电路连接完整。(要求:滑片向右移动时电流表示数变小)（2)闭合开关后,调节滑动变阻器，当电压表得示数为 1、2 V 时,电流表得示数如图乙所示,则 Rx= Ω。 (３）该同学又设计了如图丙所示得测量电路，测量小灯泡正常发光时得电阻和额定功率,其中 R0是阻值已知得定值电阻,请把下面实验步骤补充完整。① 闭合开关 S,调节滑动变阻器,使小灯泡正常发光；②S'接 ,测出灯泡与 R0串联后得总电压 U； ③ 保持滑动变阻器滑片 P 得位置不变,再将 S'接 ,测出Ｒ 0两端电压 U1； ④ 小灯泡正常发光时电阻 RL= (用Ｒ０,U,Ｕ１列表达式）;小灯泡得额定功率 P Ｌ= 。 ２、图 Z Ｘ 9－2 甲是用“伏安法”测量未知电阻 Rx阻值得实物电路图。图Ｚ X9-2(1）请用笔画线代替导线，将图甲中得实物电路连接完整,使滑片 P 向左移动时,电流表示数变小。(2)闭合开关前应将滑动变阻器得滑片移到 处;闭合开关,发现电流表几乎无示数,电压表指针明显偏转,则出现得故障可能是Ｒ x 。 (３)排除故障后,闭合开关,当滑片移动到某位置时,电压表示数为２、4 V，电流表示数如图乙所示,其读数为 A,则未知电阻 Rx= Ω。 (４）若实验中电压表损坏,利用其她得原有器材也能测出未知电阻 R ｘ得阻值,实验电路如图丙所示(滑动变阻器最大阻值为 R0,电源电压未知且不变），请将下列实验步骤补充完整:① 闭合开关,将滑动变阻器得滑片 P 移到 a 端,记录电流表示数 I １；② 闭合开关，将滑动变阻器得滑片 P 移到 ， 记录电流表示数 I2;③ 写出待测电阻得表达式:Rx＝ 。（用已知量和测量量符号表示) 3、小芳到实验室做“测量小灯泡额定功率”得实验时,老师只给她提供了如下器材:标有“２、5 Ｖ”得小灯泡、电源、滑动变阻器、开关、两个电压表(没有电流表)、阻值为１０ Ω 得定值电阻Ｒ 0、导线若干。她根据所给定得器材经过仔细思考后设计了正确得实验电路,如图 ZX9-３甲是该电路得不完整电路图。图 ZX ９-3(1）请您将图甲中电路图补充完整。(2）闭合开关Ｓ前，应将滑动变阻器调至阻值 得位置。(3)闭合开关后，为了测量小灯泡得额定功率,应调节滑动变阻器，使电压表Ｖ 1得示数为 V, 此时电压表 V ２得示数如图乙所示，是 Ｖ。 (4)小灯泡...
