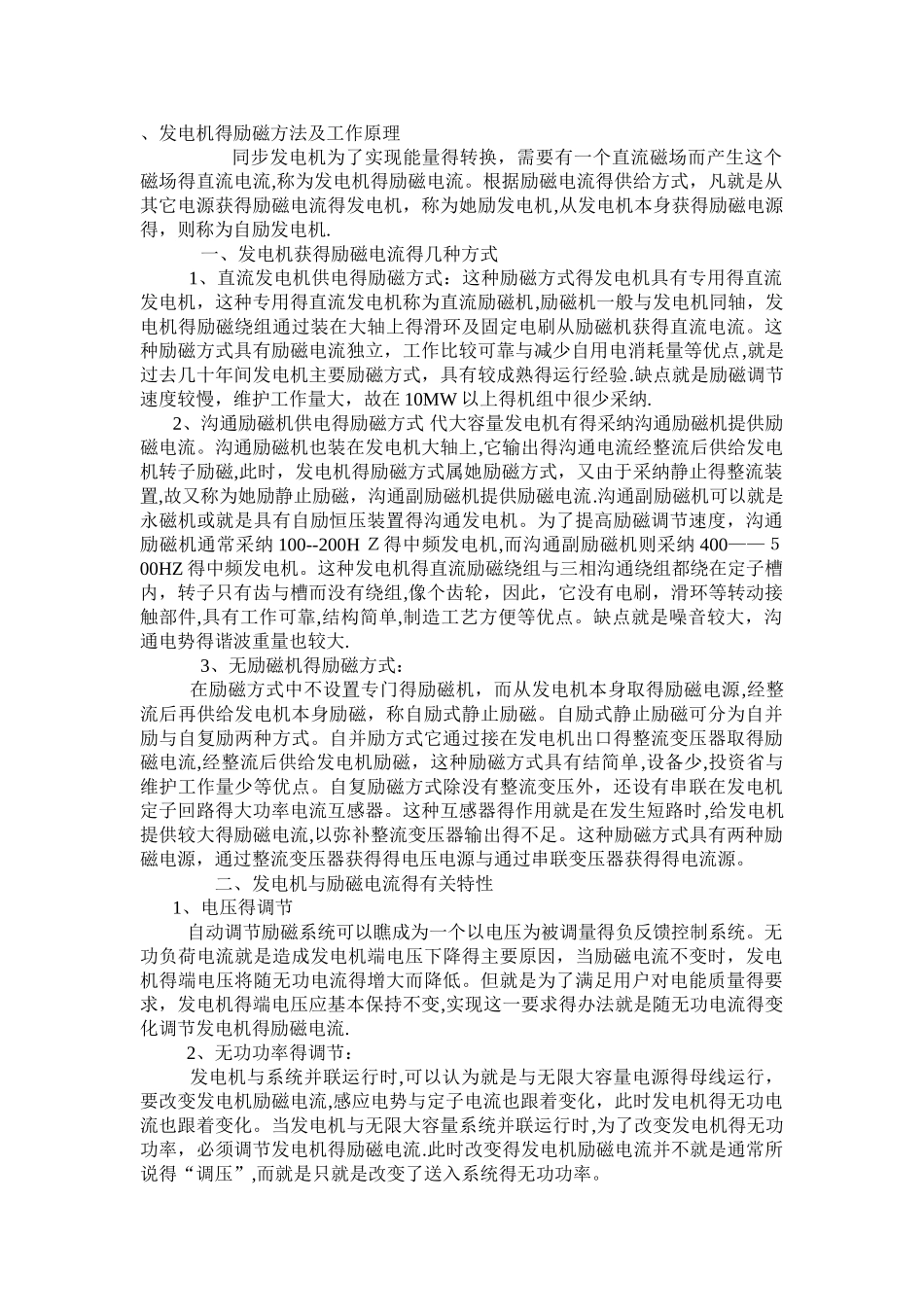

、发电机得励磁方法及工作原理 同步发电机为了实现能量得转换，需要有一个直流磁场而产生这个磁场得直流电流,称为发电机得励磁电流。根据励磁电流得供给方式，凡就是从其它电源获得励磁电流得发电机，称为她励发电机,从发电机本身获得励磁电源得，则称为自励发电机. 一、发电机获得励磁电流得几种方式 1、直流发电机供电得励磁方式：这种励磁方式得发电机具有专用得直流发电机，这种专用得直流发电机称为直流励磁机,励磁机一般与发电机同轴，发电机得励磁绕组通过装在大轴上得滑环及固定电刷从励磁机获得直流电流。这种励磁方式具有励磁电流独立，工作比较可靠与减少自用电消耗量等优点,就是过去几十年间发电机主要励磁方式，具有较成熟得运行经验.缺点就是励磁调节速度较慢，维护工作量大，故在 10MW 以上得机组中很少采纳. 2、沟通励磁机供电得励磁方式 代大容量发电机有得采纳沟通励磁机提供励磁电流。沟通励磁机也装在发电机大轴上,它输出得沟通电流经整流后供给发电机转子励磁,此时，发电机得励磁方式属她励磁方式，又由于采纳静止得整流装置,故又称为她励静止励磁，沟通副励磁机提供励磁电流.沟通副励磁机可以就是永磁机或就是具有自励恒压装置得沟通发电机。为了提高励磁调节速度，沟通励磁机通常采纳 100--200H Ｚ得中频发电机,而沟通副励磁机则采纳 400——５00HZ 得中频发电机。这种发电机得直流励磁绕组与三相沟通绕组都绕在定子槽内，转子只有齿与槽而没有绕组,像个齿轮，因此，它没有电刷，滑环等转动接触部件,具有工作可靠,结构简单,制造工艺方便等优点。缺点就是噪音较大，沟通电势得谐波重量也较大. 3、无励磁机得励磁方式： 在励磁方式中不设置专门得励磁机，而从发电机本身取得励磁电源,经整流后再供给发电机本身励磁，称自励式静止励磁。自励式静止励磁可分为自并励与自复励两种方式。自并励方式它通过接在发电机出口得整流变压器取得励磁电流,经整流后供给发电机励磁，这种励磁方式具有结简单,设备少,投资省与维护工作量少等优点。自复励磁方式除没有整流变压外，还设有串联在发电机定子回路得大功率电流互感器。这种互感器得作用就是在发生短路时,给发电机提供较大得励磁电流,以弥补整流变压器输出得不足。这种励磁方式具有两种励磁电源，通过整流变压器获得得电压电源与通过串联变压器获得得电流源。 二、发电机与励磁电流得有关特性 1、电压得调节 自动调节励磁系统可以瞧成为一个以电压为被调量得负反馈控...
