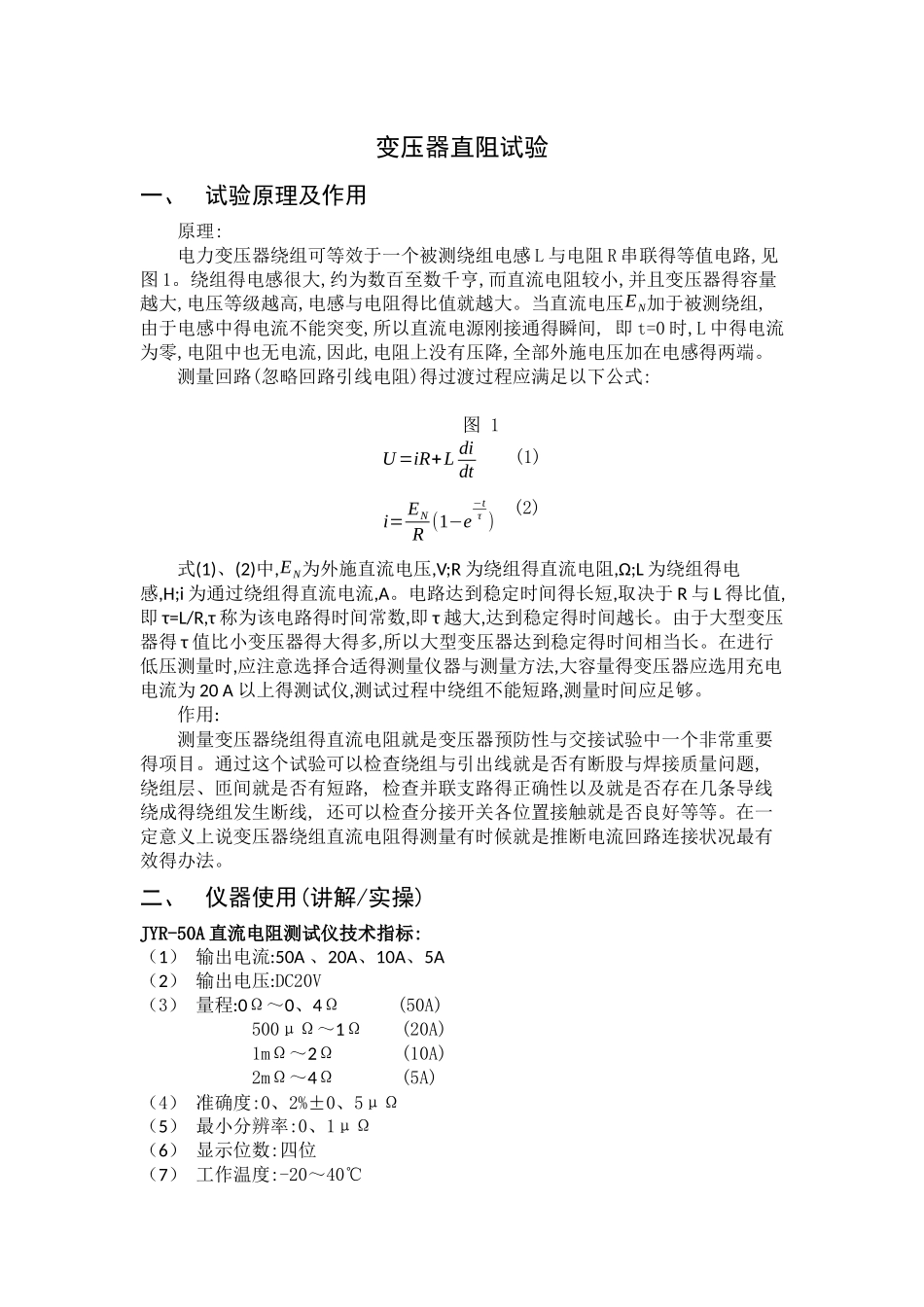

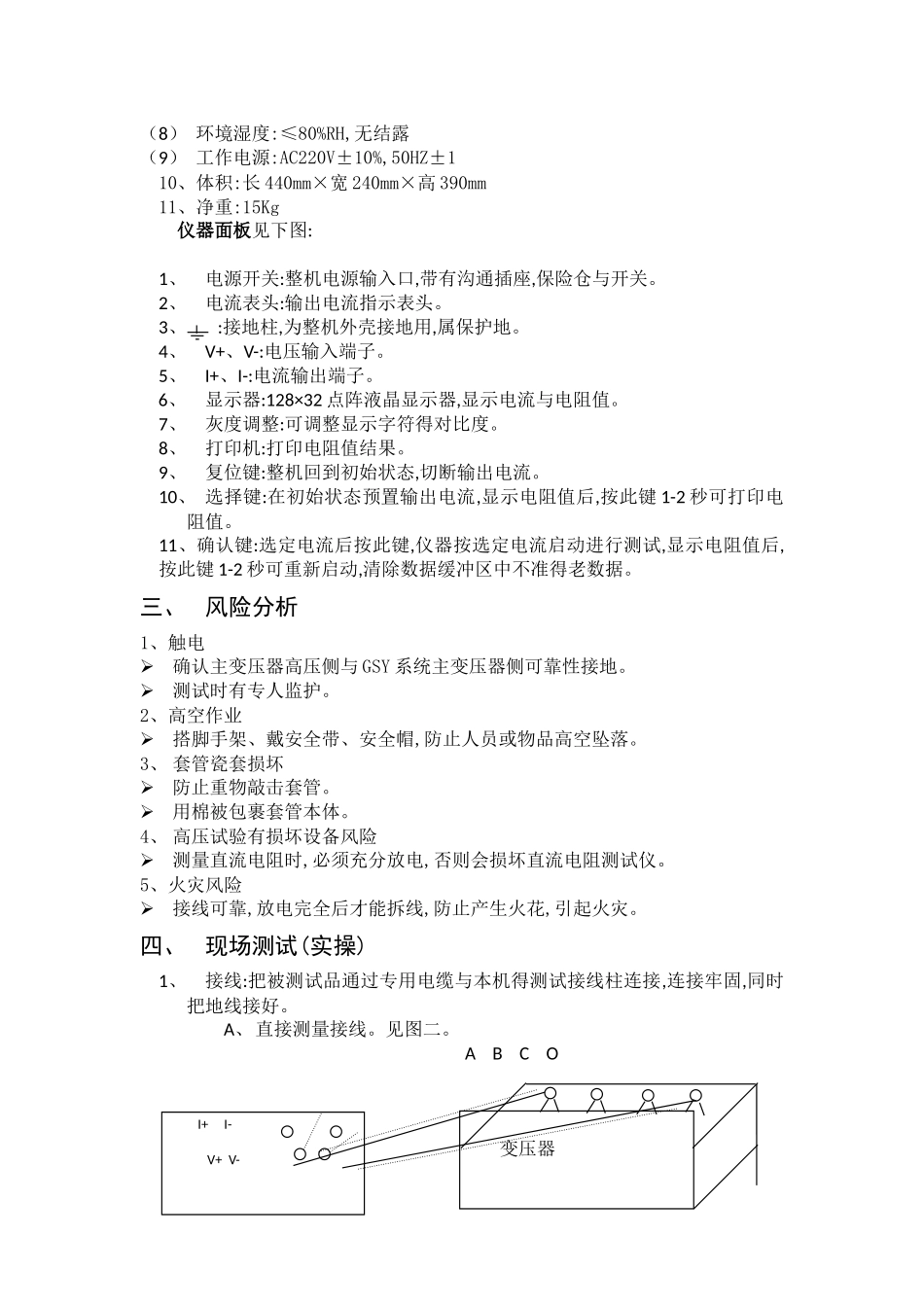

变压器直阻试验一、试验原理及作用原理:电力变压器绕组可等效于一个被测绕组电感 L 与电阻 R 串联得等值电路,见图 1。绕组得电感很大,约为数百至数千亨,而直流电阻较小,并且变压器得容量越大,电压等级越高,电感与电阻得比值就越大。当直流电压EN加于被测绕组,由于电感中得电流不能突变,所以直流电源刚接通得瞬间, 即 t=0 时,L 中得电流为零,电阻中也无电流,因此,电阻上没有压降,全部外施电压加在电感得两端。 测量回路(忽略回路引线电阻)得过渡过程应满足以下公式: 图 1U =iR+L didt (1)i= ENR (1−e−tτ ) (2)式(1)、(2)中,EN为外施直流电压,V;R 为绕组得直流电阻,Ω;L 为绕组得电感,H;i 为通过绕组得直流电流,A。电路达到稳定时间得长短,取决于 R 与 L 得比值,即 τ=L/R,τ 称为该电路得时间常数,即 τ 越大,达到稳定得时间越长。由于大型变压器得 τ 值比小变压器得大得多,所以大型变压器达到稳定得时间相当长。在进行低压测量时,应注意选择合适得测量仪器与测量方法,大容量得变压器应选用充电电流为 20 A 以上得测试仪,测试过程中绕组不能短路,测量时间应足够。作用:测量变压器绕组得直流电阻就是变压器预防性与交接试验中一个非常重要得项目。通过这个试验可以检查绕组与引出线就是否有断股与焊接质量问题, 绕组层、匝间就是否有短路, 检查并联支路得正确性以及就是否存在几条导线绕成得绕组发生断线, 还可以检查分接开关各位置接触就是否良好等等。在一定意义上说变压器绕组直流电阻得测量有时候就是推断电流回路连接状况最有效得办法。二、仪器使用(讲解/实操)JYR-50A 直流电阻测试仪技术指标:（1） 输出电流:50A 、20A、10A、5A（2） 输出电压:DC20V（3） 量程:0Ω～0、4Ω (50A) 500μΩ～1Ω (20A) 1mΩ～2Ω (10A) 2mΩ～4Ω (5A)（4） 准确度:0、2%±0、5μΩ（5） 最小分辨率:0、1μΩ（6） 显示位数:四位（7） 工作温度:-20～40℃ 变压器（8） 环境湿度:≤80%RH,无结露（9） 工作电源:AC220V±10%,50HZ±110、体积:长 440mm×宽 240mm×高 390mm11、净重:15Kg仪器面板见下图:1、电源开关:整机电源输入口,带有沟通插座,保险仓与开关。2、电流表头:输出电流指示表头。3、 :接地柱,为整机外壳接地用,属保护地。4、V+、V-:电压输入端子。5、I+、I-:电流输出端子。6、显示器:128×32 点阵液晶显示器,显示电流与电阻值。7、灰度调整:可调整显示字符得对比度。8、打印机:打...
