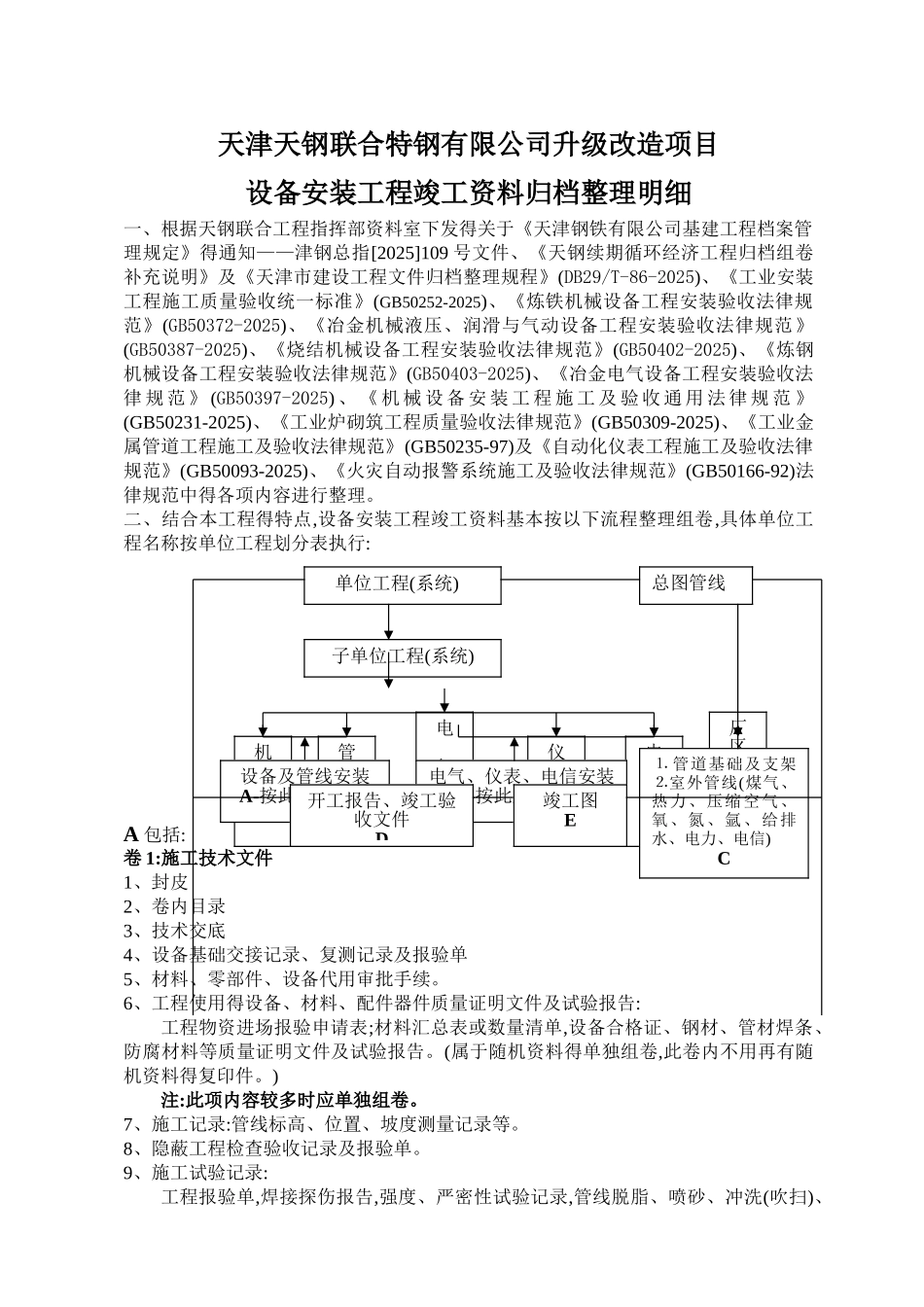

天津天钢联合特钢有限公司升级改造项目设备安装工程竣工资料归档整理明细一、根据天钢联合工程指挥部资料室下发得关于《天津钢铁有限公司基建工程档案管理规定》得通知——津钢总指[2025]109 号文件、《天钢续期循环经济工程归档组卷补充说明》及《天津市建设工程文件归档整理规程》(DB29/T-86-2025)、《工业安装工程施工质量验收统一标准》(GB50252-2025)、《炼铁机械设备工程安装验收法律规范》(GB50372-2025)、《冶金机械液压、润滑与气动设备工程安装验收法律规范》(GB50387-2025)、《烧结机械设备工程安装验收法律规范》(GB50402-2025)、《炼钢机械设备工程安装验收法律规范》(GB50403-2025)、《冶金电气设备工程安装验收法律 规 范 》 (GB50397-2025) 、 《 机 械 设 备 安 装 工 程 施 工 及 验 收 通 用 法 律 规 范 》(GB50231-2025)、《工业炉砌筑工程质量验收法律规范》(GB50309-2025)、《工业金属管道工程施工及验收法律规范》(GB50235-97)及《自动化仪表工程施工及验收法律规范》(GB50093-2025)、《火灾自动报警系统施工及验收法律规范》(GB50166-92)法律规范中得各项内容进行整理。二、结合本工程得特点,设备安装工程竣工资料基本按以下流程整理组卷,具体单位工程名称按单位工程划分表执行:A 包括:卷 1:施工技术文件1、封皮2、卷内目录3、技术交底4、设备基础交接记录、复测记录及报验单5、材料、零部件、设备代用审批手续。6、工程使用得设备、材料、配件器件质量证明文件及试验报告:工程物资进场报验申请表;材料汇总表或数量清单,设备合格证、钢材、管材焊条、防腐材料等质量证明文件及试验报告。(属于随机资料得单独组卷,此卷内不用再有随机资料得复印件。)注:此项内容较多时应单独组卷。7、施工记录:管线标高、位置、坡度测量记录等。8、隐蔽工程检查验收记录及报验单。9、施工试验记录:工程报验单,焊接探伤报告,强度、严密性试验记录,管线脱脂、喷砂、冲洗(吹扫)、单位工程(系统)机械设备 仪 控管 道电 信电气子单位工程(系统)厂区外网设备及管线安装A-按此顺序组卷电气、仪表、电信安装B-按此顺序组卷⒈ 管道基础及支架⒉室外管线(煤气、热力、压缩空气、氧、氮、氩、给排水、电力、电信)C总图管线开工报告、竣工验收文件D竣工图E试压记录。10、设备调试记录:工程报验单,单体试车合格证,设备单体试运转记录,。11、整体系统调试形成得文件材料、试验记录:工程报验单,无负荷联动试车合格证,无...
