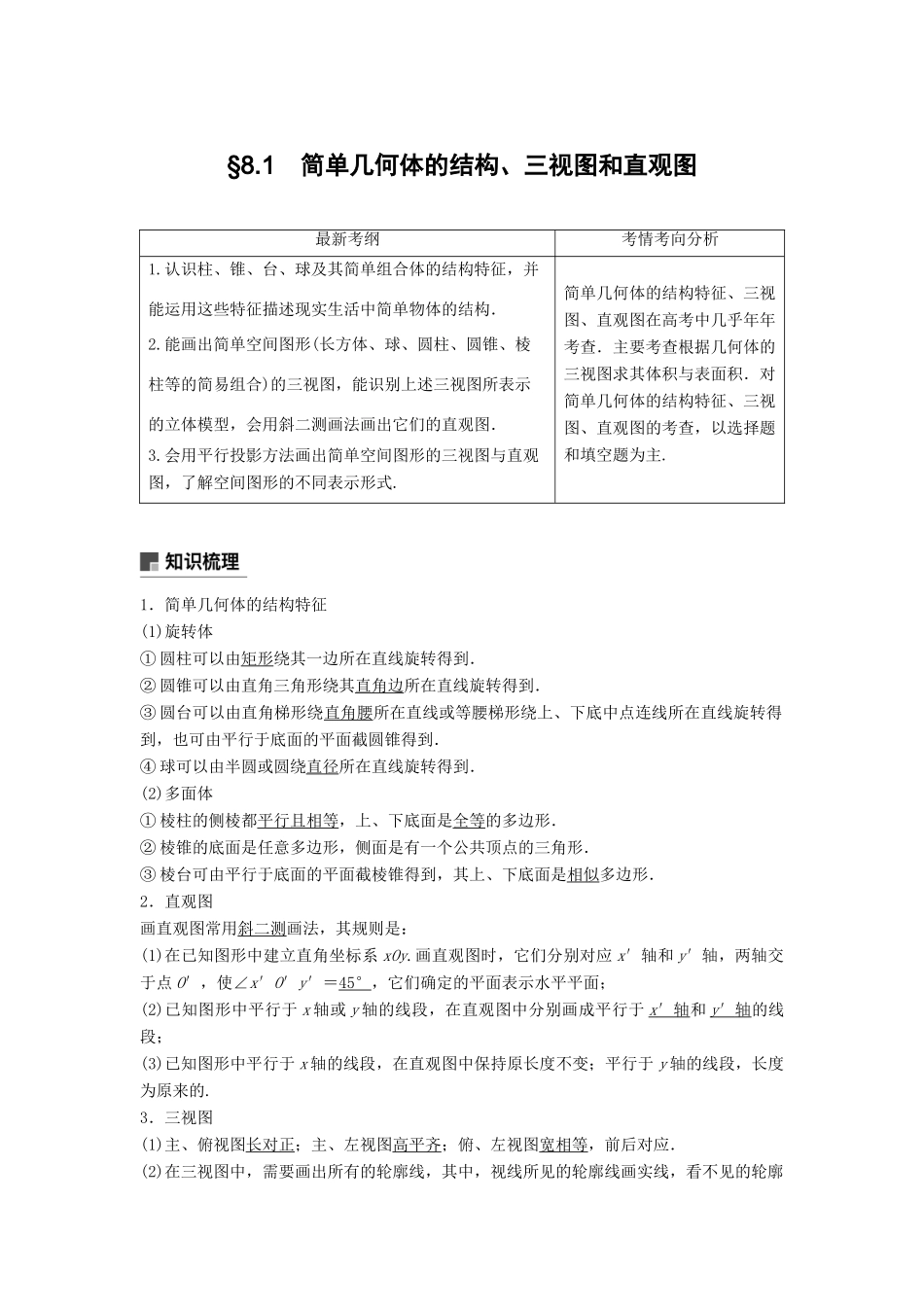

§8.1 简单几何体的结构、三视图和直观图最新考纲考情考向分析1.认识柱、锥、台、球及其简单组合体的结构特征，并能运用这些特征描述现实生活中简单物体的结构．2.能画出简单空间图形(长方体、球、圆柱、圆锥、棱柱等的简易组合)的三视图，能识别上述三视图所表示的立体模型，会用斜二测画法画出它们的直观图．3.会用平行投影方法画出简单空间图形的三视图与直观图，了解空间图形的不同表示形式.简单几何体的结构特征、三视图、直观图在高考中几乎年年考查．主要考查根据几何体的三视图求其体积与表面积．对简单几何体的结构特征、三视图、直观图的考查，以选择题和填空题为主.1．简单几何体的结构特征(1)旋转体① 圆柱可以由矩形绕其一边所在直线旋转得到．② 圆锥可以由直角三角形绕其直角边所在直线旋转得到．③ 圆台可以由直角梯形绕直角腰所在直线或等腰梯形绕上、下底中点连线所在直线旋转得到，也可由平行于底面的平面截圆锥得到．④ 球可以由半圆或圆绕直径所在直线旋转得到．(2)多面体① 棱柱的侧棱都平行且相等，上、下底面是全等的多边形．② 棱锥的底面是任意多边形，侧面是有一个公共顶点的三角形．③ 棱台可由平行于底面的平面截棱锥得到，其上、下底面是相似多边形．2．直观图画直观图常用斜二测画法，其规则是：(1)在已知图形中建立直角坐标系 xOy.画直观图时，它们分别对应 x′轴和 y′轴，两轴交于点 O′，使∠x′O′y′＝45°，它们确定的平面表示水平平面；(2)已知图形中平行于 x 轴或 y 轴的线段，在直观图中分别画成平行于 x ′ 轴 和 y ′ 轴 的线段；(3)已知图形中平行于 x 轴的线段，在直观图中保持原长度不变；平行于 y 轴的线段，长度为原来的.3．三视图(1)主、俯视图长对正；主、左视图高平齐；俯、左视图宽相等，前后对应．(2)在三视图中，需要画出所有的轮廓线，其中，视线所见的轮廓线画实线，看不见的轮廓线面虚线．(3)同一物体放置的位置不同，所画的三视图可能不同．(4)清楚简单组合体是由哪几个基本几何体组成的，并注意它们的组成方式，特别是它们的交线位置．知识拓展1．常见旋转体的三视图(1)球的三视图都是半径相等的圆．(2)水平放置的圆锥的主视图和左视图均为全等的等腰三角形．(3)水平放置的圆台的主视图和左视图均为全等的等腰梯形．(4)水平放置的圆柱的主视图和左视图均为全等的矩形．2．斜二测画法中的“三变”与“三不变”“三变”“三不变”题组一 思考辨析1．判断下...
