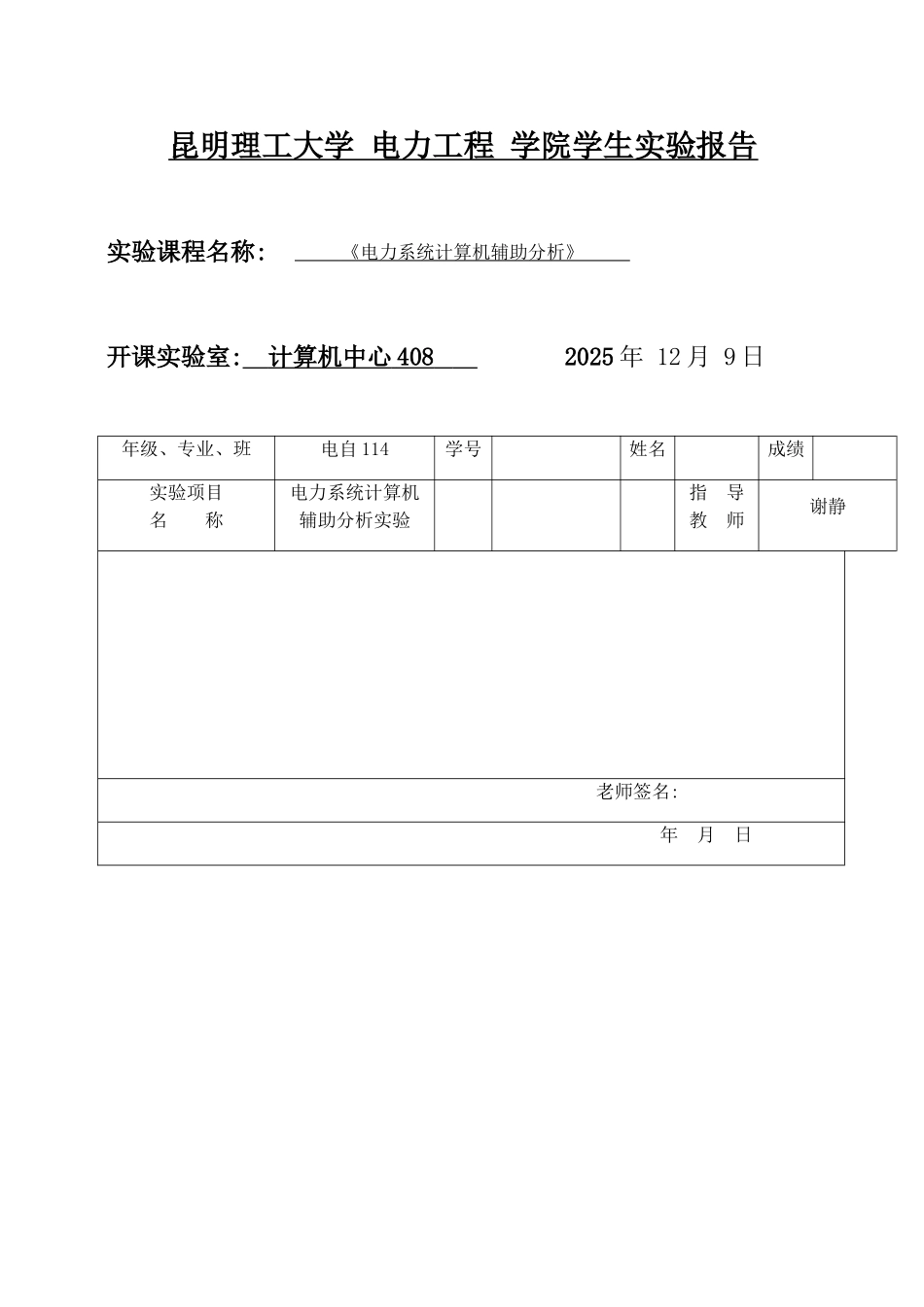

昆明理工大学 电力工程 学院学生实验报告

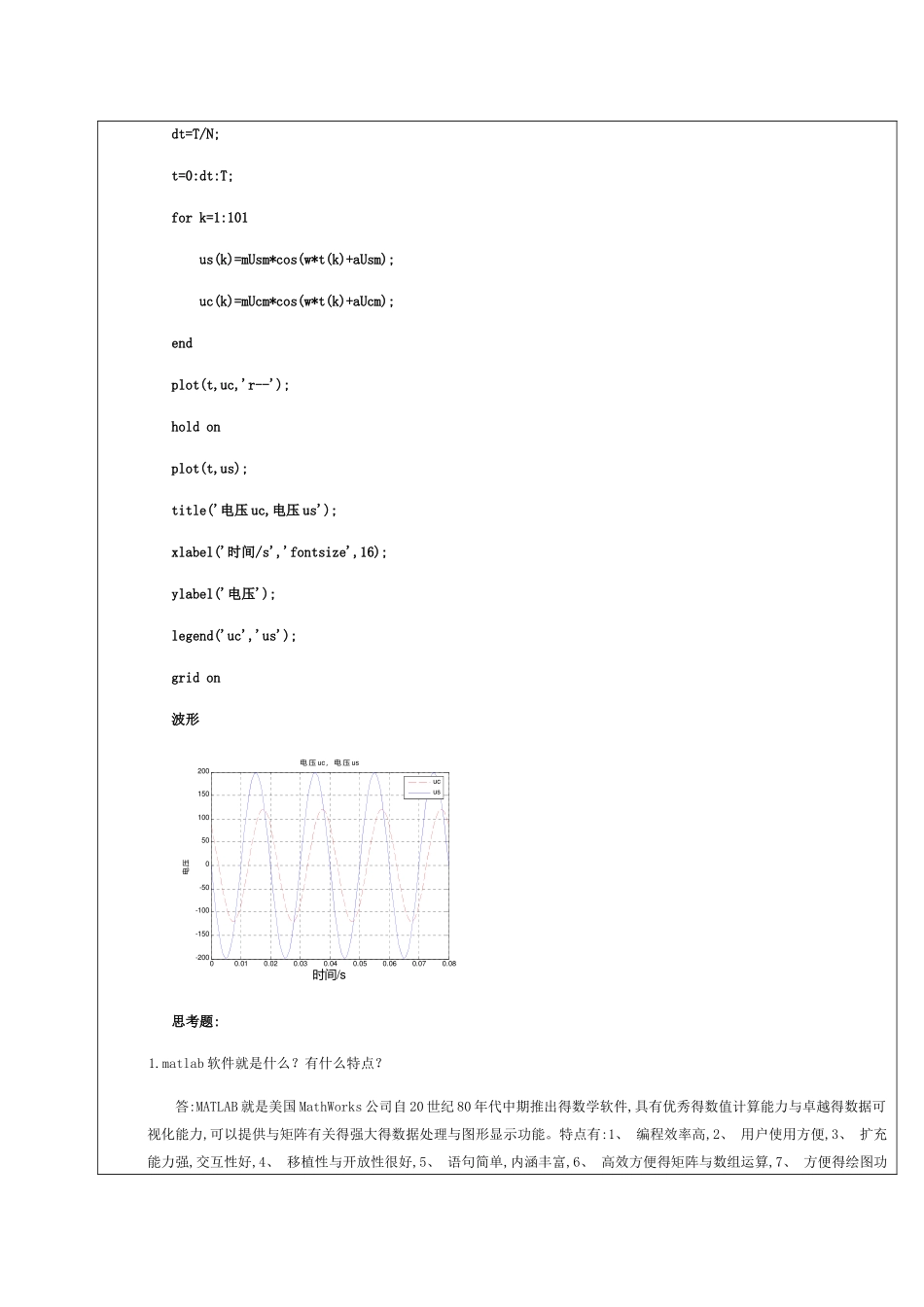

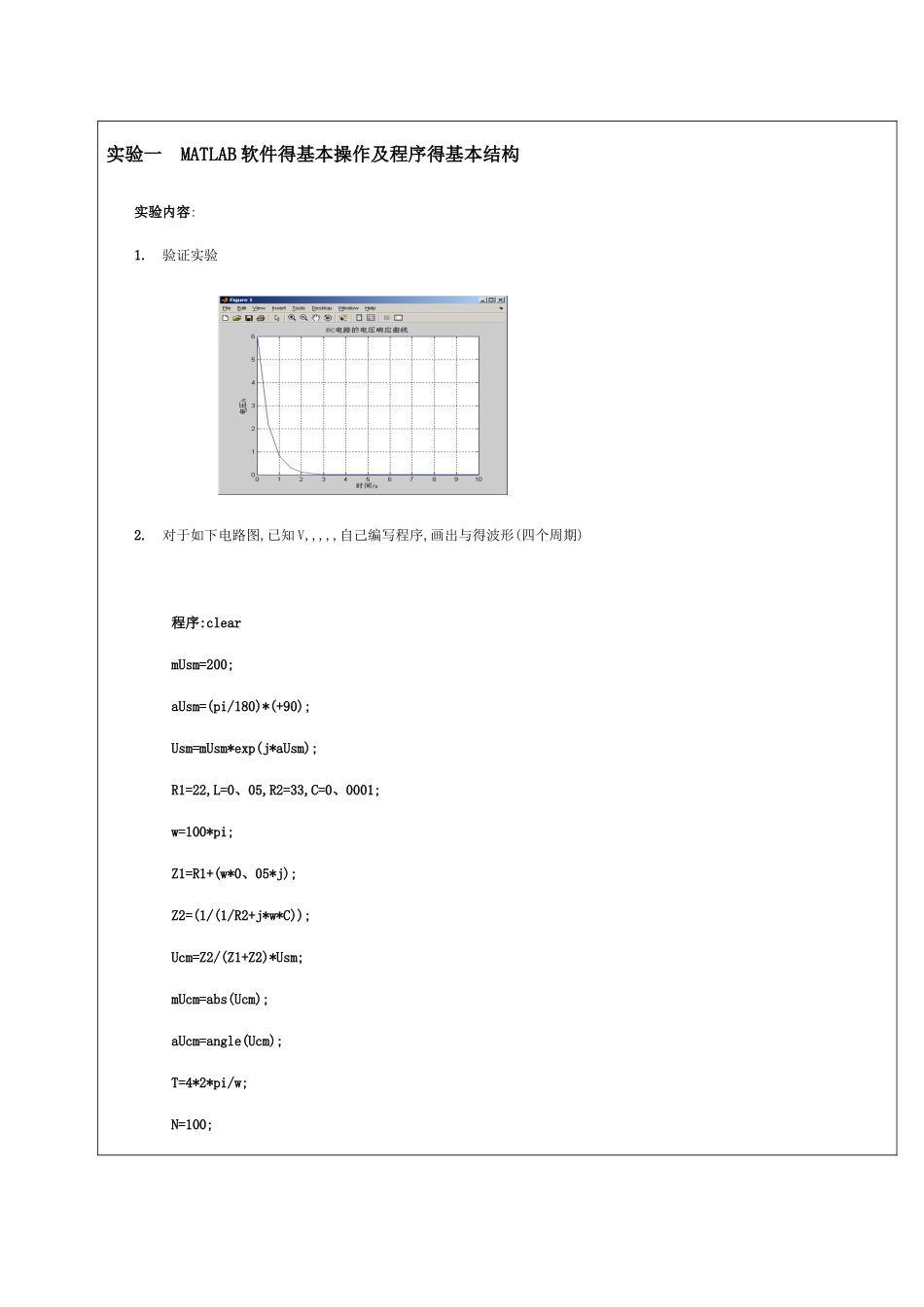

昆明理工大学 电力工程 学院学生实验报告实验课程名称: 《电力系统计算机辅助分析》 开课实验室: 计算机中心 408 2025 年 12 月 9 日年级、专业、班电自 114学号姓名成绩实验项目 名 称电力系统计算机辅助分析实验指 导 教 师谢静老师签名:年 月 日 实验一 MATLAB 软件得基本操作及程序得基本结构实验内容:1.验证实验 2.对于如下电路图,已知 V,,,,,自己编写程序,画出与得波形(四个周期)程序:clearmUsm=200;aUsm=(pi/180)*(+90);Usm=mUsm*exp(j*aUsm);R1=22,L=0、05,R2=33,C=0、0001;w=100*pi;Z1=R1+(w*0、05*j);Z2=(1/(1/R2+j*w*C));Ucm=Z2/(Z1+Z2)*Usm;mUcm=abs(Ucm);aUcm=angle(Ucm);T=4*2*pi/w;N=100;dt=T/N;t=0:dt:T;for k=1:101 us(k)=mUsm*cos(w*t(k)+aUsm); uc(k)=mUcm*cos(w*t(k)+aUcm);endplot(t,uc,'r--');hold onplot(t,us);title('电压 uc,电压 us');xlabel('时间/s','fontsize',16);ylabel('电压');legend('uc','us');grid on波形00.010.020.030.040.050.060.070.08-200-150-100-50050100150200ucus电 压， 电 压/s时间电压ucus思考题:1.matlab 软件就是什么？有什么特点？答:MATLAB 就是美国 MathWorks 公司自 20 世纪 80 年代中期推出得数学软件,具有优秀得数值计算能力与卓越得数据可视化能力,可以提供与矩阵有关得强大得数据处理与图形显示功能。特点有:1、 编程效率高,2、 用户使用方便,3、 扩充能力强,交互性好,4、 移植性与开放性很好,5、 语句简单,内涵丰富,6、 高效方便得矩阵与数组运算,7、 方便得绘图功能。 3、 如何获得命令或函数得帮助文档？ 答:MATLAB 得各个函数,不管就是内建函数、M 文件函数、还就是 MEX 文件函数等,一般它们都有 M 文件得使用帮助与函数功能说明,各个工具箱通常情况下也具有一个与工具箱名相间得 M 文件用来说明工具箱得构成内容等,在 MATLAB 命令窗口中,可以通过指令来猎取这些纯文本得帮助信息。通常能够起到帮助作用,猎取帮助信息得指令有help、lookfor、which、doc、get、type 等。实验二 电力系统计算中常用得数值算法及电力网络得数学模型 1、 用因子表法求解电路方程中得节点电压; 程序:clearclc close%U1=10%-U1/10+U2*(1/10+1/30+1/50)-U3/50=0 %-U1/15-U2/50+U3*(1/15+1/50+1/30)=0U1=2;A=[1 0 0; -1/10 1/10+1/30+1/50 -1/50; -1/15 -1/50 1/15+1/50+1/30]B=[ U1; 0; 0][n,m]=size(A); for i=1:n...
