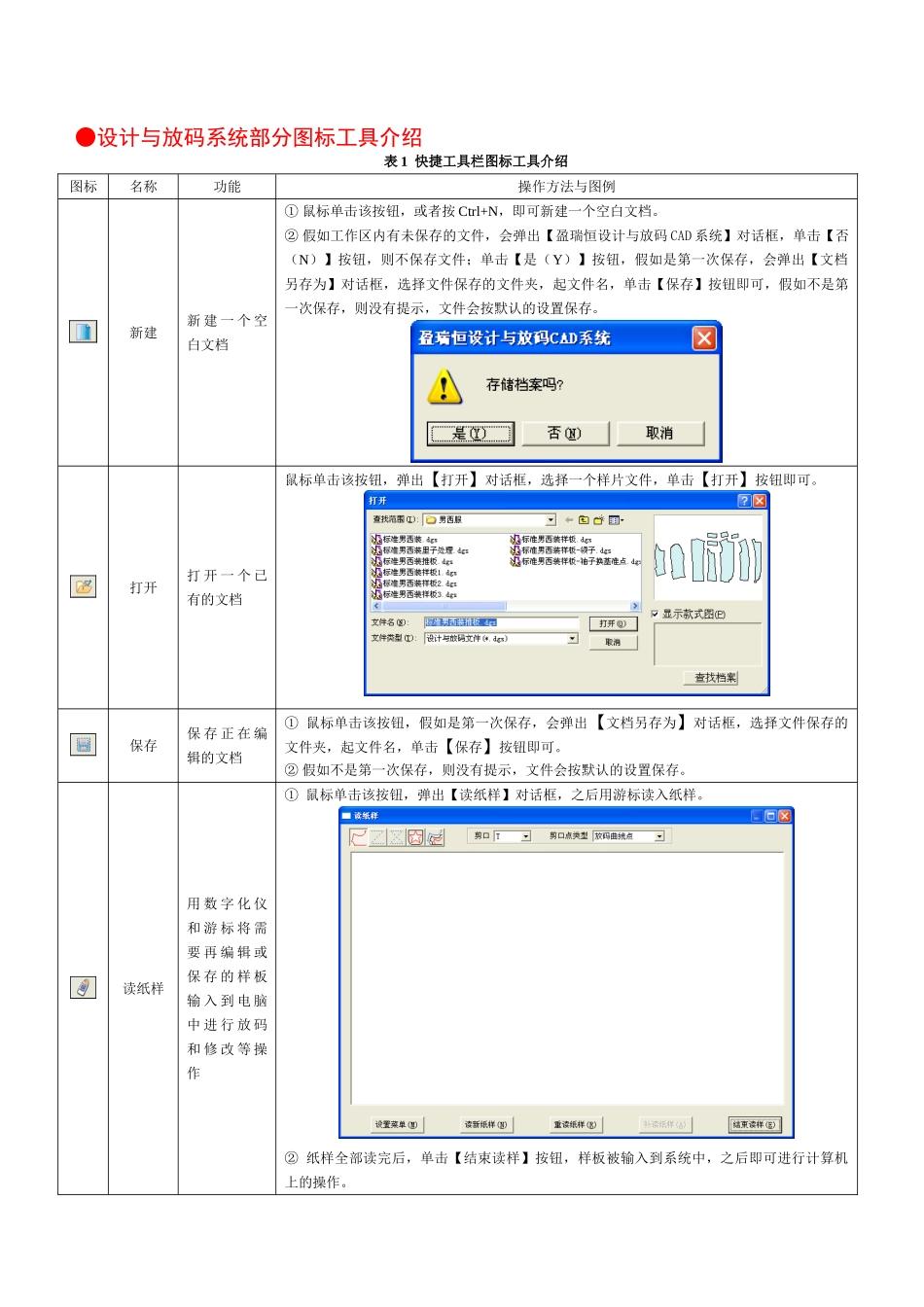

●设计与放码系统部分图标工具介绍表 1 快捷工具栏图标工具介绍图标名称功能操作方法与图例新建新 建 一 个 空白文档① 鼠标单击该按钮，或者按 Ctrl+N，即可新建一个空白文档
② 假如工作区内有未保存的文件，会弹出【盈瑞恒设计与放码 CAD 系统】对话框，单击【否（N）】按钮，则不保存文件；单击【是（Y）】按钮，假如是第一次保存，会弹出【文档另存为】对话框，选择文件保存的文件夹，起文件名，单击【保存】按钮即可，假如不是第一次保存，则没有提示，文件会按默认的设置保存
打开打 开 一 个 已有的文档鼠标单击该按钮，弹出【打开】对话框，选择一个样片文件，单击【打开】按钮即可
保存保 存 正 在 编辑的文档① 鼠标单击该按钮，假如是第一次保存，会弹出【文档另存为】对话框，选择文件保存的文件夹，起文件名，单击【保存】按钮即可
② 假如不是第一次保存，则没有提示，文件会按默认的设置保存
读纸样用 数 字 化 仪和 游 标 将 需要 再 编 辑 或保 存 的 样 板输 入 到 电 脑中 进 行 放 码和 修 改 等 操作① 鼠标单击该按钮，弹出【读纸样】对话框，之后用游标读入纸样
② 纸样全部读完后，单击【结束读样】按钮，样板被输入到系统中，之后即可进行计算机上的操作

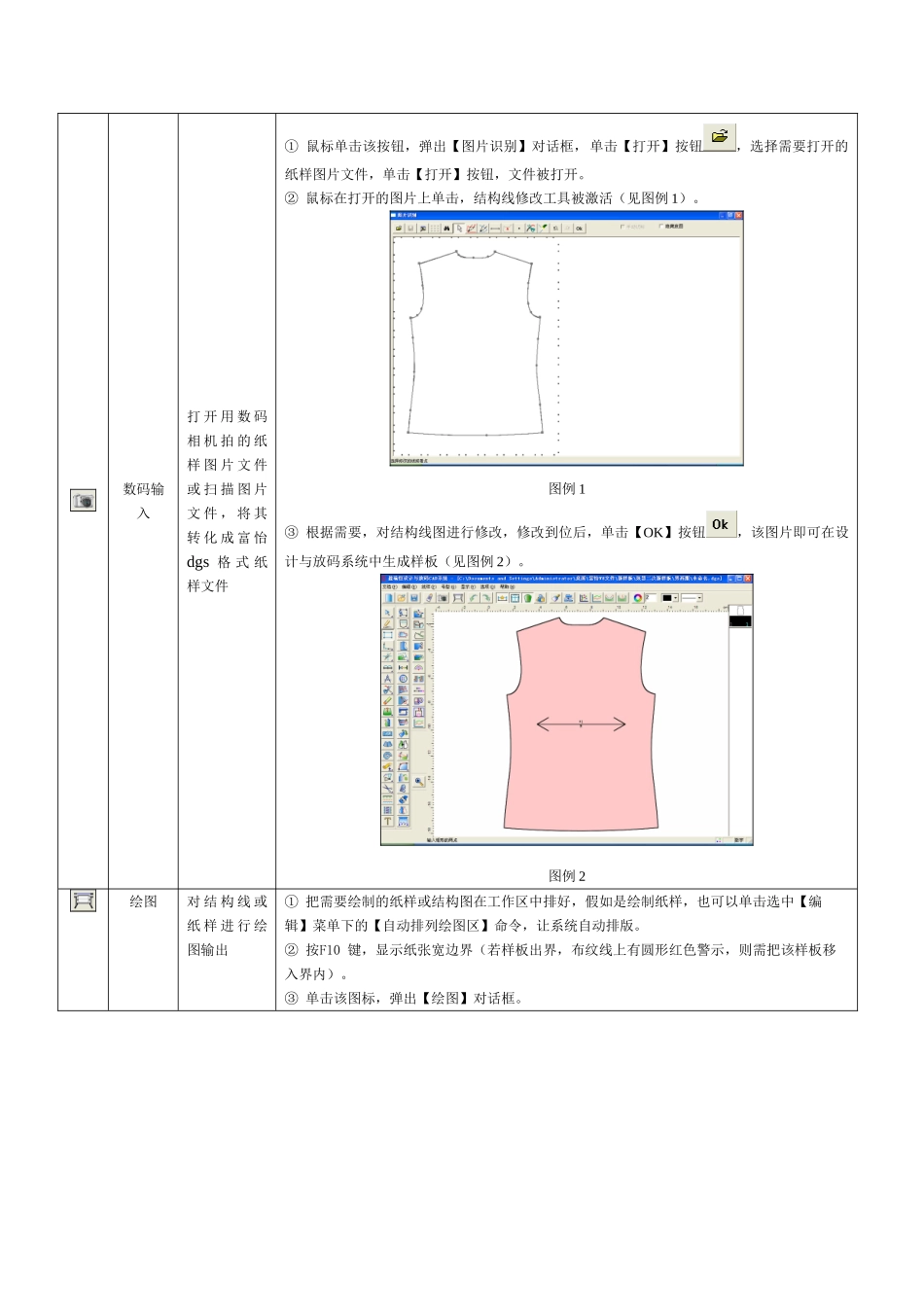

数码输入打 开 用 数 码相 机 拍 的 纸样 图 片 文 件或 扫 描 图 片文 件 ， 将 其转 化 成 富 怡dgs 格 式 纸样文件① 鼠标单击该按钮，弹出【图片识别】对话框，单击【打开】按钮，选择需要打开的纸样图片文件，单击【打开】按钮，文件被打开
② 鼠标在打开的图片上单击，结构线修改工具被激活（见图例 1）
图例 1③ 根据需要，对结构线图进行修改，修改到位后，单击【OK】按钮，该图片即可在设计与放码系统中生成样板（见图例 2）

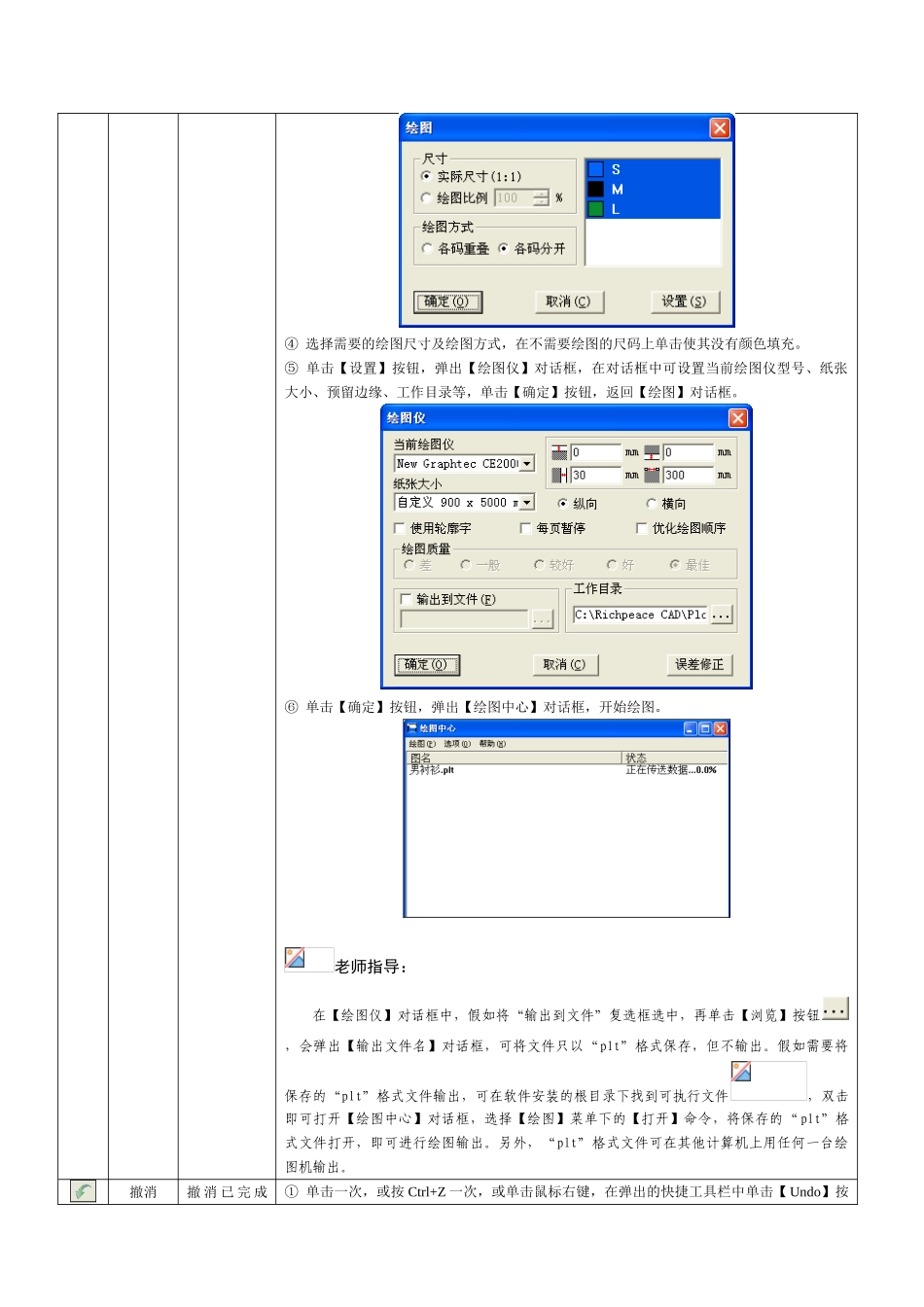

图例 2绘图对 结 构 线 或纸 样 进 行 绘图输出① 把需要绘制的纸样
