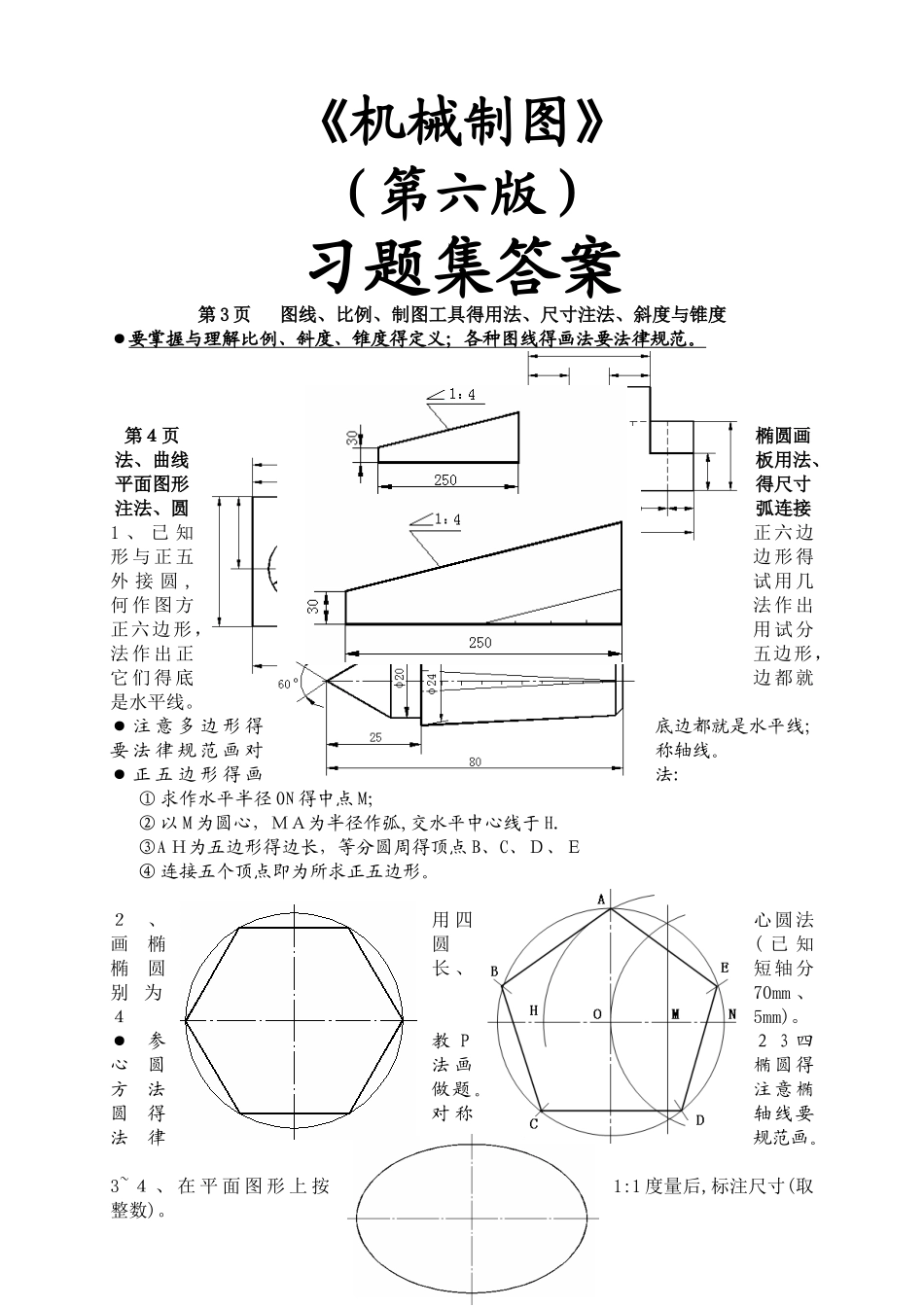

《机械制图》（第六版）习题集答案第 3 页 图线、比例、制图工具得用法、尺寸注法、斜度与锥度●要掌握与理解比例、斜度、锥度得定义；各种图线得画法要法律规范。第４页 椭圆画法、曲线板用法、平面图形得尺寸注法、圆弧连接1 、 已 知正六边形 与 正 五边形得外 接 圆 ,试用几何 作 图 方法作出正六边形，用试分法 作 出 正五边形，它 们 得 底边都就是水平线。● 注 意 多 边 形 得底边都就是水平线;要 法 律 规 范 画 对称轴线。● 正 五 边 形 得 画法:① 求作水平半径 ON 得中点 M；② 以 M 为圆心，ＭＡ为半径作弧,交水平中心线于 H.③A Ｈ为五边形得边长，等分圆周得顶点 B、C、Ｄ、Ｅ④ 连接五个顶点即为所求正五边形。２、用 四心圆法画椭圆( 已 知椭圆长 、短轴分别 为70mm 、４5mm)。●参教 P２ 3 四心圆法 画椭圆得方法做题。注意椭圆得对 称轴线要法律规范画。3~ ４ 、 在 平 面 图 形 上 按1:1 度量后,标注尺寸(取整数)。 ５、参照左下方所示图形得尺寸，按 1：1 在指定位置处画全图形。第 6 页 点得投影1、按立体图作诸点得两面投影。●根据点得两面投影得投影规律做题。２、已知点 A 在Ｖ面之前３６，点 B 在 H 面之上,点 D 在 H 面 上 ,点 E 在投影轴上,补全诸得两面投影.●根据点得两面投影得投影规律、空间点得直角坐标与其三个投影得关系及两点得相对位置做题。3、按立体图作诸点得两面投影。●根据点得三面投影得投影规律做题.4 、 作 出 诸 点得三面投影：点Ａ （ 2５ ，15 ， 20 ） ； 点 B距 离 投 影 面W、V、Ｈ分别为 2０ 、 １ 0 、 1５ ； 点 C 在 A 之左 ,A 之 前 １５,Ａ之上１ 2;点D 在 Ａ 之 下8，与投影面 V、Ｈ 等 距 离 , 与投影面 W 得距离就 是 与 H 面 距离得 3、5 倍。● 根据点得投影规律、空间点得直角坐标与其 三 个 投影得关系及两点得相对位置做题。各 点 坐 标为:Ａ(２ 5,１ 5，2 ０) B(20,10,１ 5）C(３５,30，3 ２） D（4 ２,１ 2,１ 2）５、根据立体图作诸点得三面投影 ， 并 表明可见性.●根据点得三面投影得投影规律做 题 ， 利用坐标差进行可见性得推断。（由不为 0得坐标差决定,坐标值大者为可见;小者为不可见。)6 、 已 知 点Ａ距离 W 面 20;点 B 距 离 点A 为 25;点 C 与点 Ａ 就 是 对...
