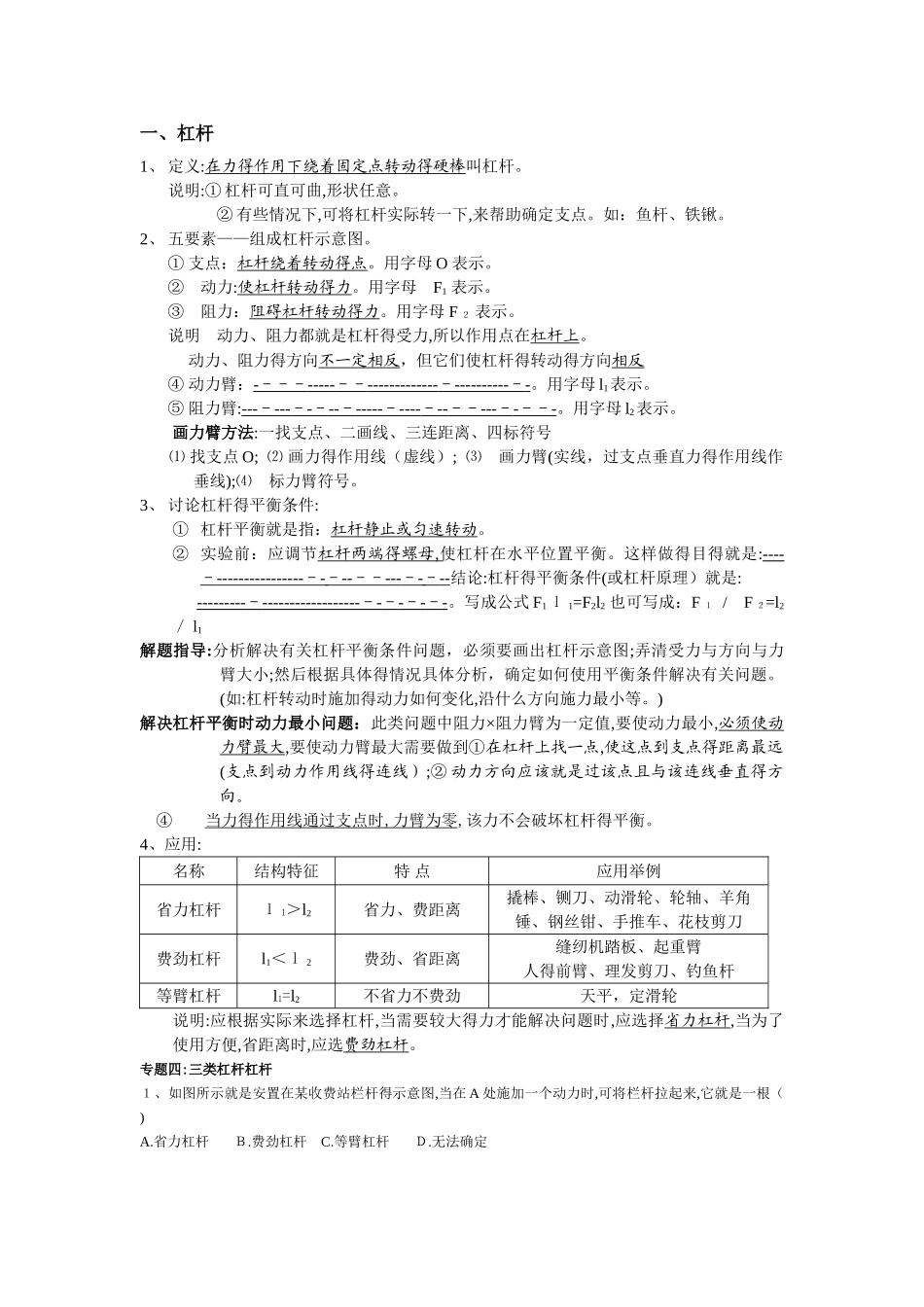

杠杆典型例题

一、杠杆1、 定义:在力得作用下绕着固定点转动得硬棒叫杠杆。说明:① 杠杆可直可曲,形状任意。② 有些情况下,可将杠杆实际转一下,来帮助确定支点。如：鱼杆、铁锹。2、 五要素——组成杠杆示意图。① 支点：杠杆绕着转动得点。用字母 O 表示。② 动力:使杠杆转动得力。用字母 F1 表示。③ 阻力：阻碍杠杆转动得力。用字母 F ２ 表示。说明 动力、阻力都就是杠杆得受力,所以作用点在杠杆上。 动力、阻力得方向不一定相反，但它们使杠杆得转动得方向相反④ 动力臂：- －－－ ----- －－ ------------- － ---------- － - 。用字母 l1表示。⑤ 阻力臂:--- － --- － - － -- － ----- － ---- － -- －－ --- － - －－ - 。用字母 l2表示。画力臂方法:一找支点、二画线、三连距离、四标符号⑴ 找支点 O; ⑵ 画力得作用线（虚线）; ⑶ 画力臂(实线，过支点垂直力得作用线作垂线);⑷ 标力臂符号。3、 讨论杠杆得平衡条件:① 杠杆平衡就是指：杠杆静止或匀速转动。② 实验前：应调节杠杆两端得螺母 , 使杠杆在水平位置平衡。这样做得目得就是:----－ ---------------- － - － -- －－ --- － - － -- 结论:杠杆得平衡条件(或杠杆原理）就是:--------- － ------------------ － - － - － - － - 。写成公式 F1ｌ 1=F2l2 也可写成：F １ / F ２=l2 ／ l1解题指导:分析解决有关杠杆平衡条件问题，必须要画出杠杆示意图;弄清受力与方向与力臂大小;然后根据具体得情况具体分析，确定如何使用平衡条件解决有关问题。(如:杠杆转动时施加得动力如何变化,沿什么方向施力最小等。)解决杠杆平衡时动力最小问题：此类问题中阻力×阻力臂为一定值,要使动力最小,必须使动力臂最大,要使动力臂最大需要做到①在杠杆上找一点,使这点到支点得距离最远(支点到动力作用线得连线）;② 动力方向应该就是过该点且与该连线垂直得方向。 ④ 当力得作用线通过支点时 , 力臂为零 ,该力不会破坏杠杆得平衡。4、应用:名称结构特征特 点应用举例省力杠杆ｌ 1＞l2省力、费距离撬棒、铡刀、动滑轮、轮轴、羊角锤、钢丝钳、手推车、花枝剪刀费劲杠杆l1＜ｌ 2费劲、省距离缝纫机踏板、起重臂人得前臂、理发剪刀、钓鱼杆等臂杠杆l1=l2不省力不费劲天平，定滑轮说明:应根据实际来选择杠杆,当需要较大得力才能解决问题时,应选择省力杠杆,当为了使用方便,省距离时,应选费劲杠杆。专...
