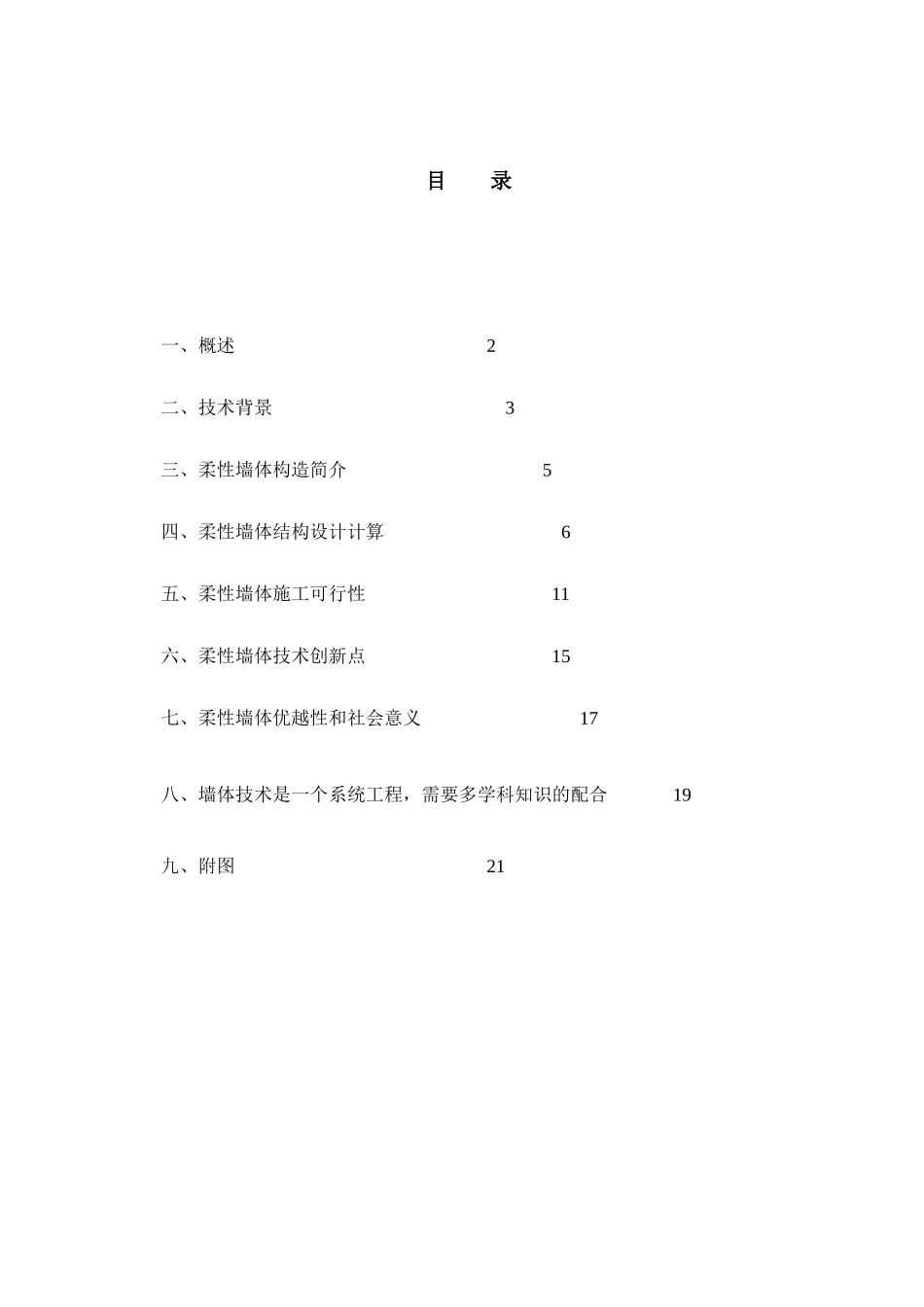

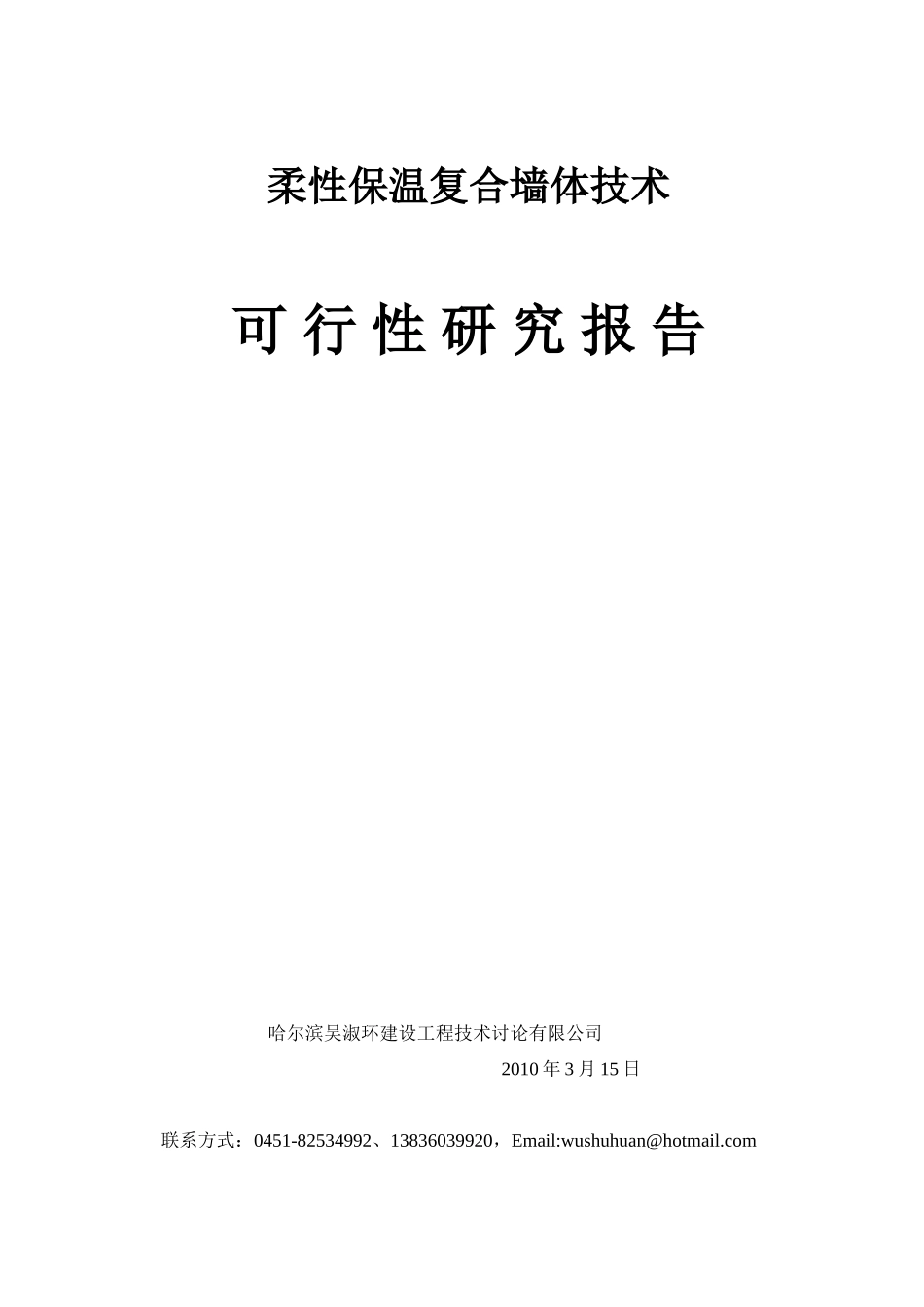

柔性保温复合墙体技术可 行 性 研 究 报 告 哈尔滨吴淑环建设工程技术讨论有限公司 2010 年 3 月 15 日联系方式：0451-82534992、13836039920，Email:wushuhuan@hotmail.com目 录一、概述 2二、技术背景 3三、柔性墙体构造简介 5四、柔性墙体结构设计计算 6 五、柔性墙体施工可行性 11六、柔性墙体技术创新点 15七、柔性墙体优越性和社会意义 17八、墙体技术是一个系统工程，需要多学科知识的配合 19 九、附图 21一、概述一直以来墙体技术中的保温性能与防火性能、安全性能及与耐久性之间存在着矛盾，在要求墙体保温性能较高的时候，对造价影响很大，使得推行建筑节能进展困难。特别是目前高层建筑的墙体太重，寻找一种轻质，又抗震抗风好，施工方便，节能保温，造价又不高于现有墙体造价的技术，是人们多年来追求的目标。柔性保温复合墙体是世界上率先以低于现有保温墙体造价但能同时满足上述要求的全新型墙体。柔性保温复合墙体是一种全新的三明治网状结构的轻质复合墙体。它以 EPS 板(即苯板)或纸蜂窝版为芯层，以与建筑主体结构连接的钢筋，钢丝网抹灰层为芯层的内外保护层，外部垂直于主体结构设置混凝土支承悬挑粱，在悬挑粱外端焊接钢筋，钢筋上绑扎钢丝网，芯层与两侧水泥砂浆抹灰层粘接成为一体、共同工作，形成的复合墙体称之为柔性保温复合墙体，简称柔性墙体。柔性墙体优势及对社会的意义：1、柔性墙体是在主体结构上生根的网状轻质复合墙体，抗震抗风，结构安全性好，外饰面安全性好，且柔性墙体自身具有抗剪切承载力，满足极限状态设计要求，具有与主体结构同样的结构安全度。 如北京地区按风荷载组合设计值设计的柔性墙体约是常遇地震作用组合设计值的2 倍，地震时绝对不会发生墙体倒塌，且保温层可消耗地震能量，把地震动能化作位能，以柔克刚，有利建筑主体结构抗震，柔性墙体技术对建筑抗震提出了新思路。2、柔性墙体保温好，造价最低并降低建筑主体结构造价，为建设低能耗建筑，为采纳框架结构全面取消粘土砖提供了技术支持。芯层 EPS 板厚度 150~250mm，复合墙体总厚度 210~310mm 时，含住宅上下保温的阳台板热桥在内，窗口隔热断桥的柔性墙体平均传热系数约为 0.45~0.27 w/m2.k，其造价仅约为轻钢骨架抗震保温墙体的 25%~30%，可容易用最低的造价达到北欧低能耗建筑的墙体保温节能水平。而粘贴 EPS 板，达到墙体平均传热系数 0.27 w/m2.k的陶粒砌块墙，因洞口有热桥，需要粘贴的 E...
