水力学与桥涵水文课程设计

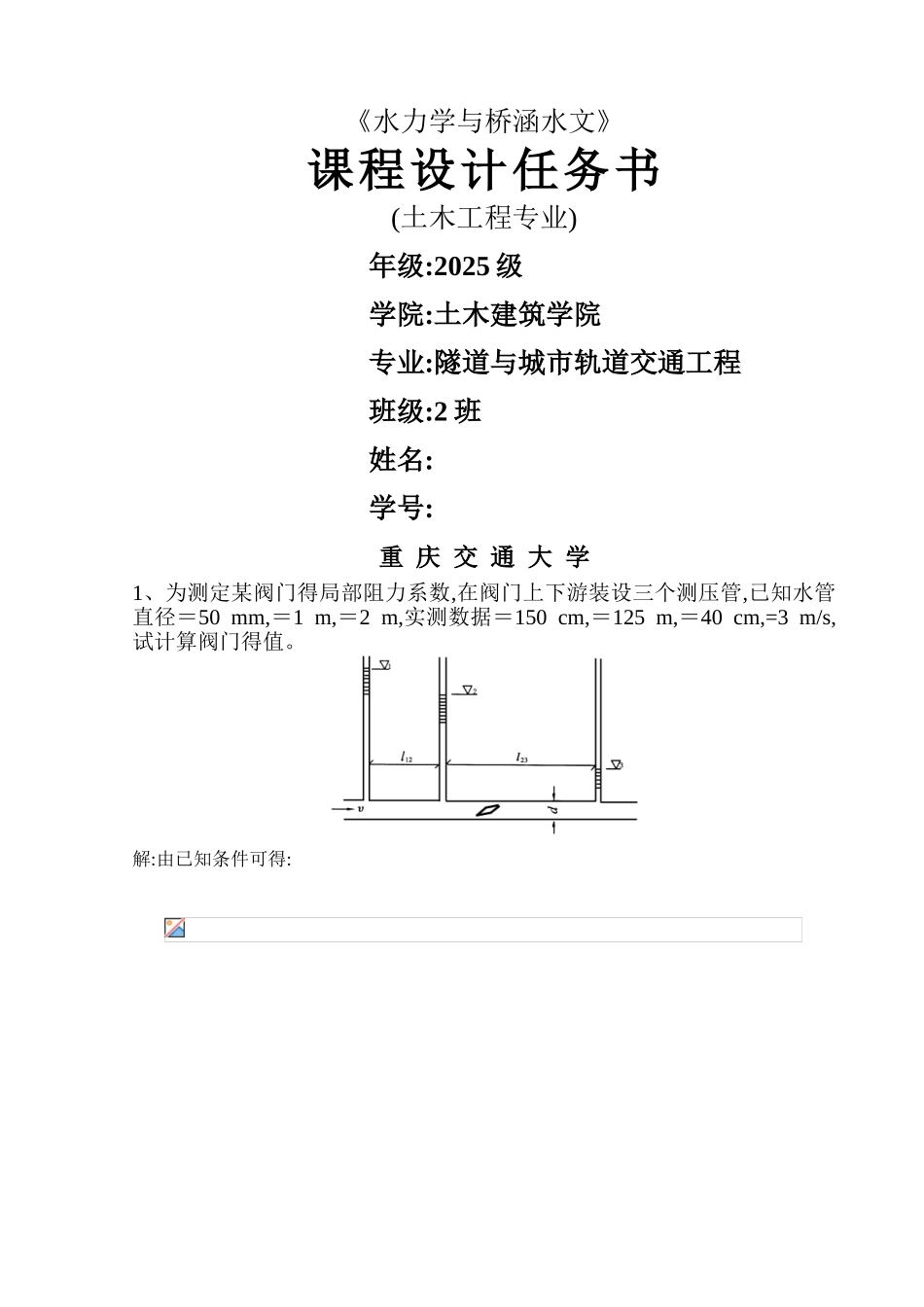

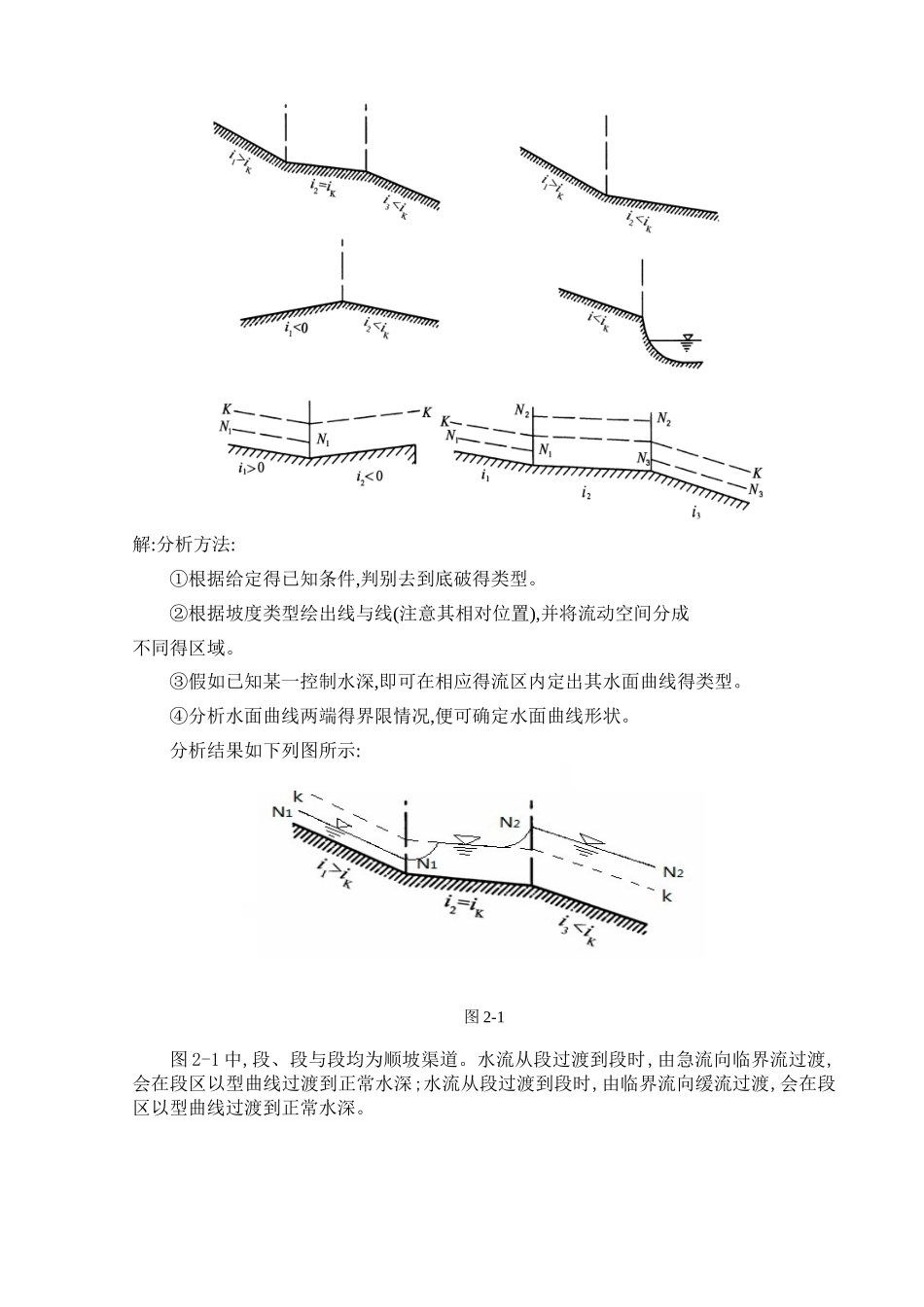

《水力学与桥涵水文》课程设计任务书(土木工程专业)年级:2025 级学院:土木建筑学院专业:隧道与城市轨道交通工程班级:2 班姓名:学号:重 庆 交 通 大 学1、为测定某阀门得局部阻力系数,在阀门上下游装设三个测压管,已知水管直径＝50mm,＝1m,＝2m,实测数据＝150cm,＝125m,＝40cm,=3m/s,试计算阀门得值。解:由已知条件可得: 所以阀门得 ζ 得值为 0、0762、2、水面线定性分析解:分析方法:①根据给定得已知条件,判别去到底破得类型。②根据坡度类型绘出线与线(注意其相对位置),并将流动空间分成不同得区域。③假如已知某一控制水深,即可在相应得流区内定出其水面曲线得类型。④分析水面曲线两端得界限情况,便可确定水面曲线形状。分析结果如下列图所示:图 2-1图 2-1 中,段、段与段均为顺坡渠道。水流从段过渡到段时,由急流向临界流过渡,会在段区以型曲线过渡到正常水深;水流从段过渡到段时,由临界流向缓流过渡,会在段区以型曲线过渡到正常水深。图 2-2 图 2-2 中,段与段均为顺坡渠道。水流从段过渡到段时,由急流向缓流过渡,会在段产生水跃。图 2-3 图 2-3 中,段为逆坡渠道,段为顺坡渠道。会在段区通过型降水曲线过渡到缓流。图 2-3图 2-4 中,段为顺坡渠道。水流从段过渡到段时,由缓流流向断口,会在段产生水跌。图 2-5 图 2-5 中,段为顺坡渠道,段为逆坡渠道。水流从段过渡到段时,由急流向逆坡过渡,会在段产生水跃;从段流向断口时,会产生水跌。图 2-6图 2-6 中,段、段与段均为顺坡渠道且、及。水流从段过渡到段时,由急流向缓流过渡,会在段产生水跃;水流从段过渡到段时,由缓流向急流过渡,会在段产生水跌,在区以型曲线过渡到正常水深。3、流量泥沙计算详见相关 excel 表格解:⑴、断面测算:水深为水位与河底高程之差,即平均水深为两个相邻水深得平均值,即垂线距离为两个相邻起点距之差,即垂线间面积以测速垂线为分界,岸边部分面积按三角形计算,中间部分面积按梯形计算,即岸边, 中间其中 —测深垂线所在位置得水深;—为测深垂线之间得距离。 部分面积就是相邻测速垂线之间得垂线间面积之与,即⑵、流速测算:部分面积平均流速为相邻垂线平均流速之间得平均值,对于岸边得部分面积平均流速由相邻垂线平均流速适当折减;即 对于岸边,其中死水边,斜坡岸边,不平整坡岸边,光滑陡岸、本题按斜坡岸边处理,即⑶、流量测算:部分流量为部分面积与部分面积平均流速之积,即断面流量为部分流量之与,即断面面积为部分面积面...
