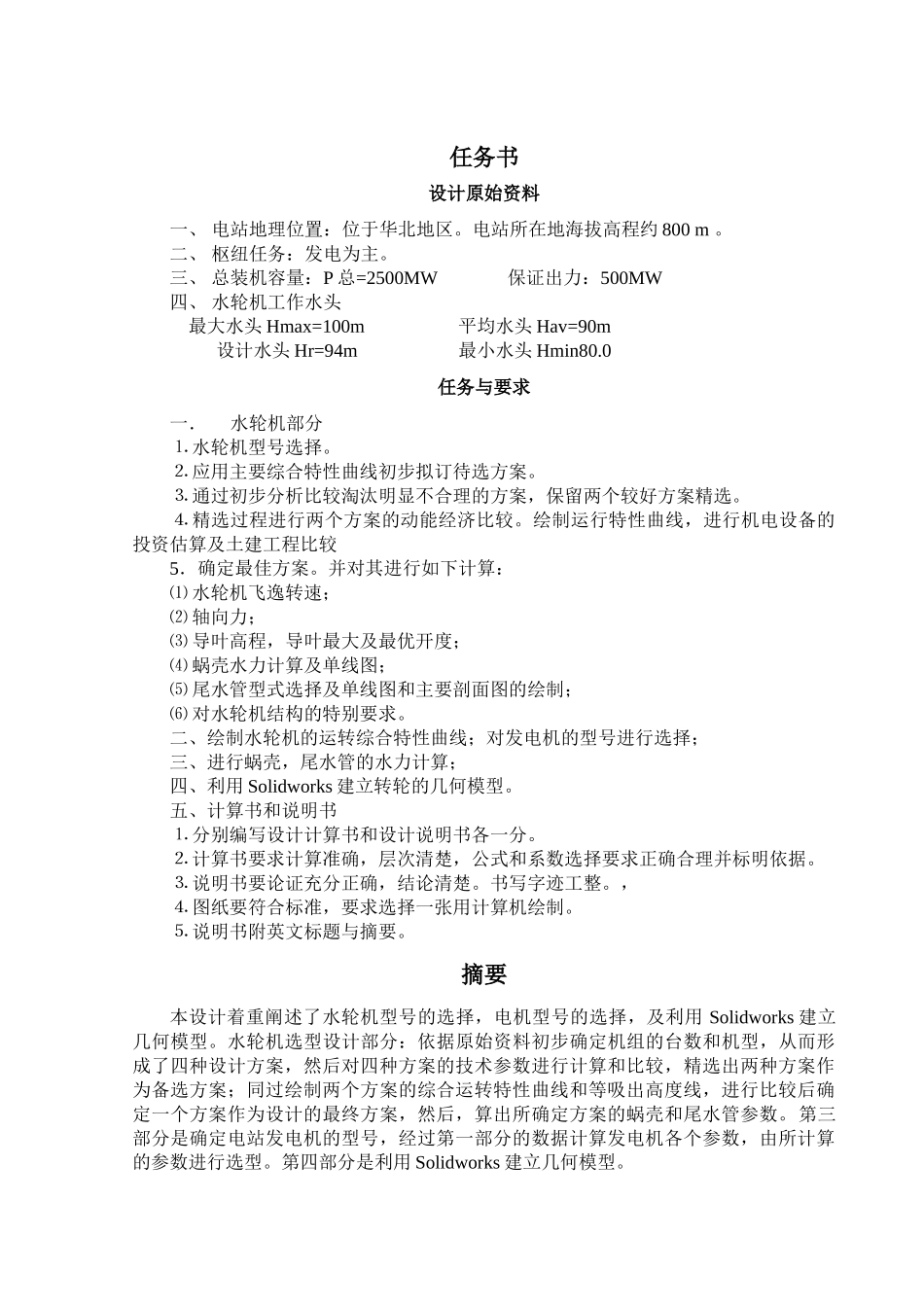

毕业设计水轮机选型毕业设计及 solidworks 建立转轮模型任务书设计原始资料一、 电站地理位置：位于华北地区
电站所在地海拔高程约 800 m
二、 枢纽任务：发电为主
三、 总装机容量：P 总=2500MW 保证出力：500MW四、 水轮机工作水头 最大水头 Hmax=100m平均水头 Hav=90m 设计水头 Hr=94m最小水头 Hmin80
0任务与要求一．水轮机部分⒈ 水轮机型号选择
⒉ 应用主要综合特性曲线初步拟订待选方案
⒊ 通过初步分析比较淘汰明显不合理的方案，保留两个较好方案精选
⒋ 精选过程进行两个方案的动能经济比较
绘制运行特性曲线，进行机电设备的投资估算及土建工程比较5．确定最佳方案
并对其进行如下计算：⑴ 水轮机飞逸转速；⑵ 轴向力；⑶ 导叶高程，导叶最大及最优开度；⑷ 蜗壳水力计算及单线图；⑸ 尾水管型式选择及单线图和主要剖面图的绘制；⑹ 对水轮机结构的特别要求
二、绘制水轮机的运转综合特性曲线；对发电机的型号进行选择；三、进行蜗壳，尾水管的水力计算；四、利用 Solidworks 建立转轮的几何模型
五、计算书和说明书⒈ 分别编写设计计算书和设计说明书各一分
⒉ 计算书要求计算准确，层次清楚，公式和系数选择要求正确合理并标明依据
⒊ 说明书要论证充分正确，结论清楚
书写字迹工整
，⒋ 图纸要符合标准，要求选择一张用计算机绘制
⒌ 说明书附英文标题与摘要

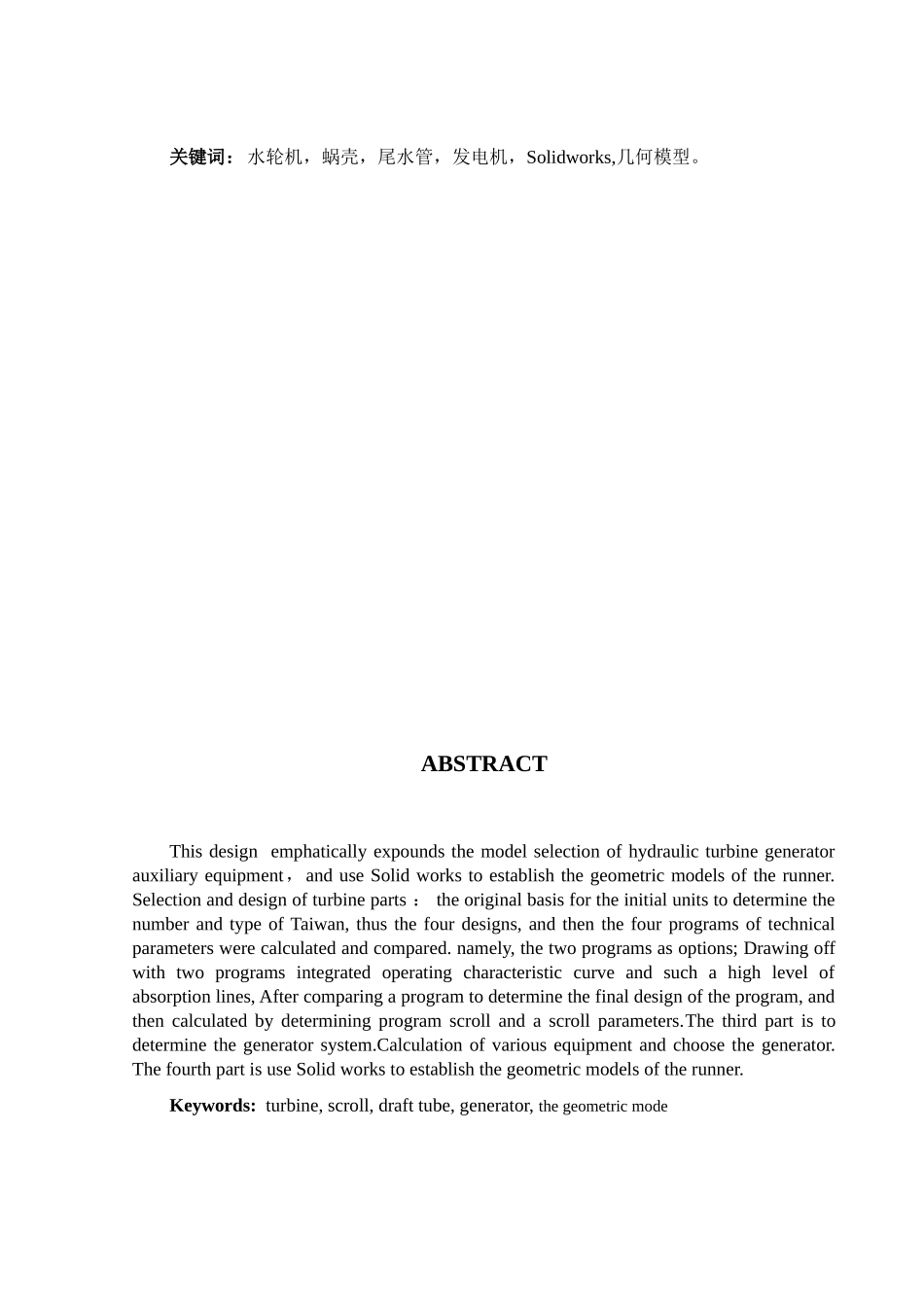

摘要本设计着重阐述了水轮机型号的选择，电机型号的选择，及利用 Solidworks 建立几何模型
