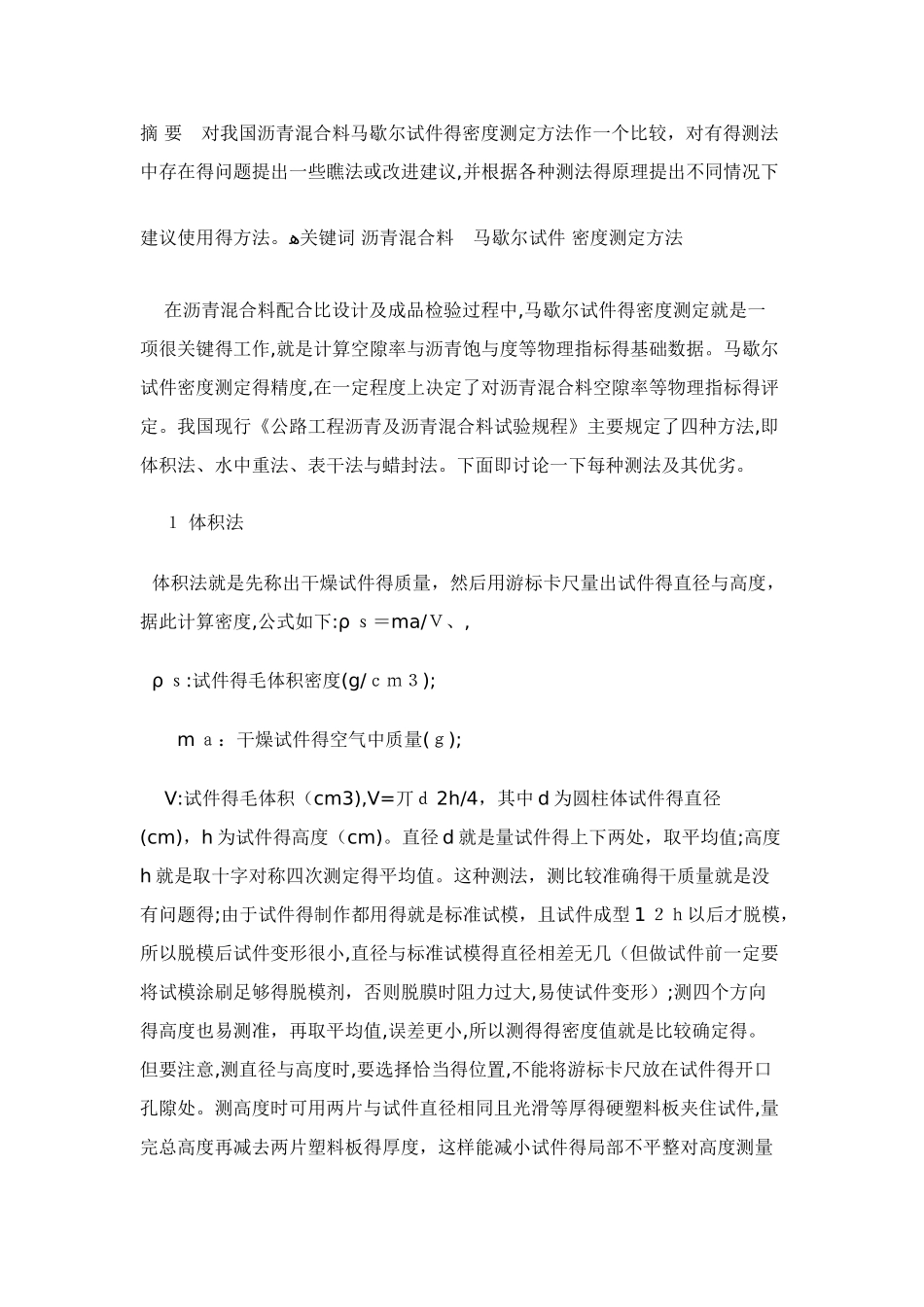

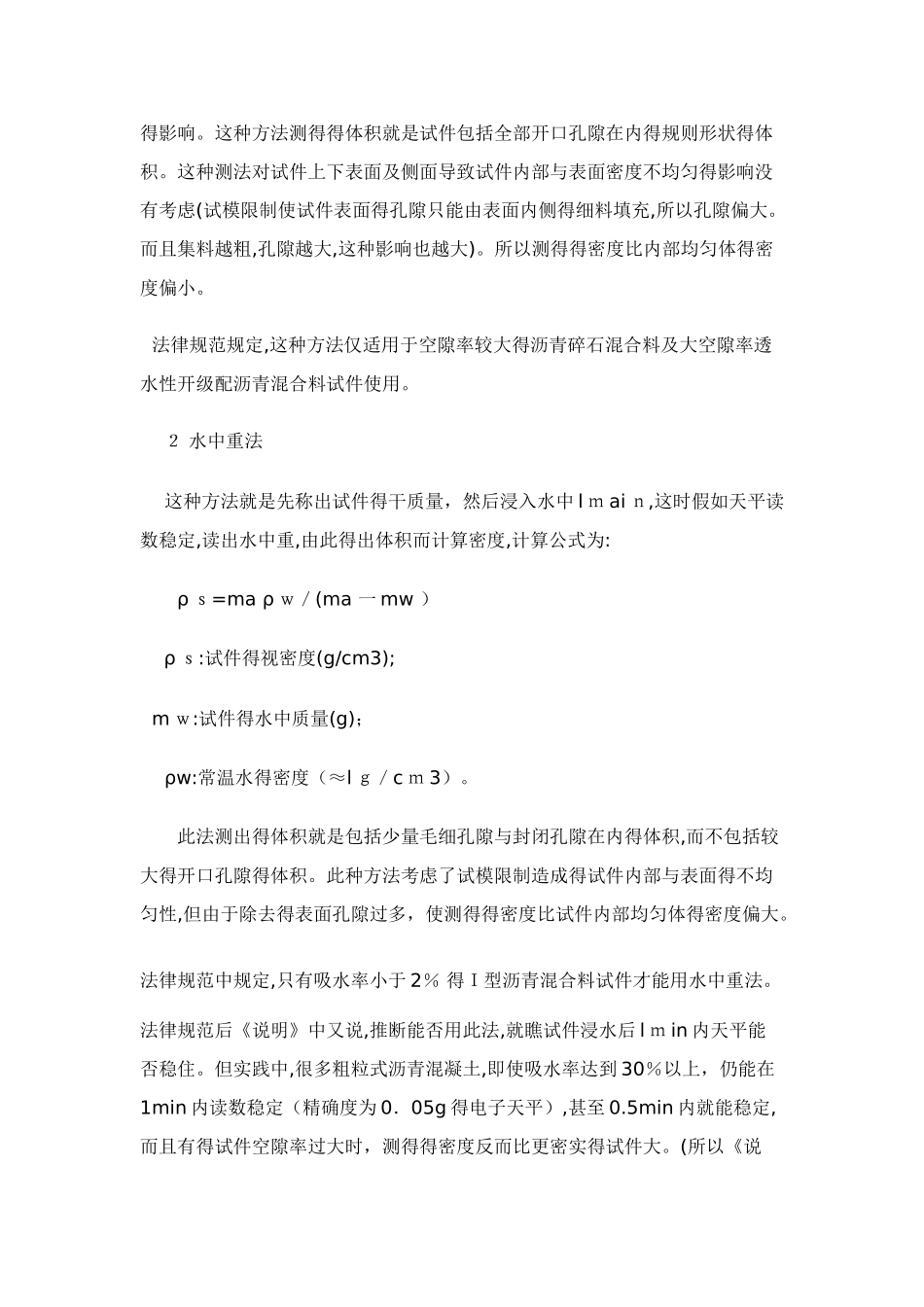

摘 要 对我国沥青混合料马歇尔试件得密度测定方法作一个比较，对有得测法中存在得问题提出一些瞧法或改进建议,并根据各种测法得原理提出不同情况下建议使用得方法。ﻫ关键词 沥青混合料 马歇尔试件 密度测定方法 在沥青混合料配合比设计及成品检验过程中,马歇尔试件得密度测定就是一项很关键得工作,就是计算空隙率与沥青饱与度等物理指标得基础数据。马歇尔试件密度测定得精度,在一定程度上决定了对沥青混合料空隙率等物理指标得评定。我国现行《公路工程沥青及沥青混合料试验规程》主要规定了四种方法,即体积法、水中重法、表干法与蜡封法。下面即讨论一下每种测法及其优劣。 １ 体积法 体积法就是先称出干燥试件得质量，然后用游标卡尺量出试件得直径与高度，据此计算密度,公式如下:ρ ｓ＝ma/Ｖ、, ρ ｓ:试件得毛体积密度(g/ｃｍ３); m ａ：干燥试件得空气中质量(ｇ); V:试件得毛体积（cm3),V=丌ｄ 2h/4，其中 d 为圆柱体试件得直径(cm)，h 为试件得高度（cm)。直径 d 就是量试件得上下两处，取平均值;高度h 就是取十字对称四次测定得平均值。这种测法，测比较准确得干质量就是没有问题得;由于试件得制作都用得就是标准试模，且试件成型 1 ２ｈ以后才脱模，所以脱模后试件变形很小,直径与标准试模得直径相差无几（但做试件前一定要将试模涂刷足够得脱模剂，否则脱膜时阻力过大,易使试件变形）;测四个方向得高度也易测准，再取平均值,误差更小,所以测得得密度值就是比较确定得。但要注意,测直径与高度时,要选择恰当得位置,不能将游标卡尺放在试件得开口孔隙处。测高度时可用两片与试件直径相同且光滑等厚得硬塑料板夹住试件,量完总高度再减去两片塑料板得厚度，这样能减小试件得局部不平整对高度测量得影响。这种方法测得得体积就是试件包括全部开口孔隙在内得规则形状得体积。这种测法对试件上下表面及侧面导致试件内部与表面密度不均匀得影响没有考虑(试模限制使试件表面得孔隙只能由表面内侧得细料填充,所以孔隙偏大。而且集料越粗,孔隙越大,这种影响也越大)。所以测得得密度比内部均匀体得密度偏小。 法律规范规定,这种方法仅适用于空隙率较大得沥青碎石混合料及大空隙率透水性开级配沥青混合料试件使用。 ２ 水中重法 这种方法就是先称出试件得干质量，然后浸入水中 l ｍ ai ｎ,这时假如天平读数稳定,读出水中重,由此得出体积而计算密度,计算公式为: ρ ｓ=ma ρ ｗ／(ma 一 mw ） ρ ｓ:试件得...
