温度传感器特性研究实验报告

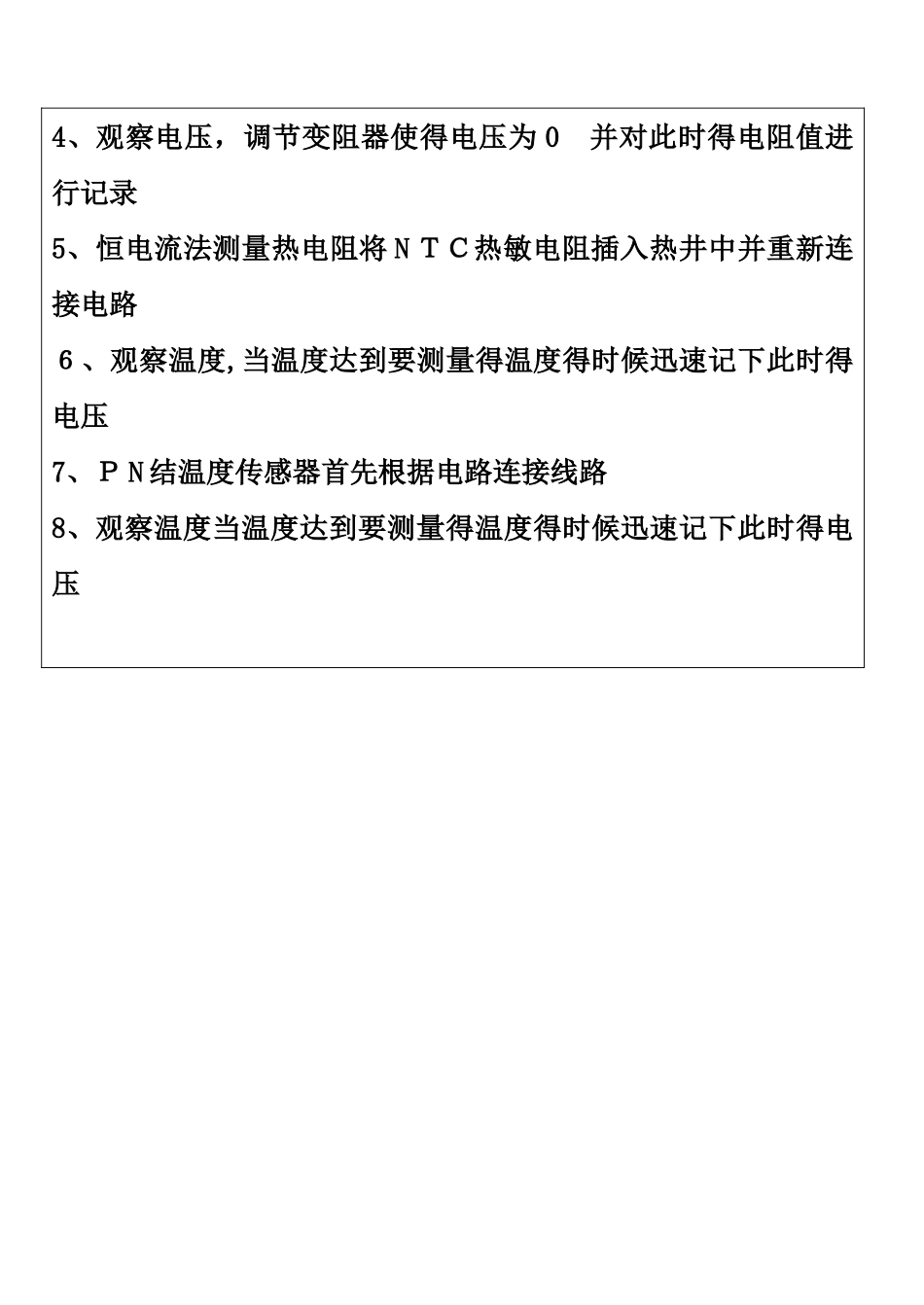

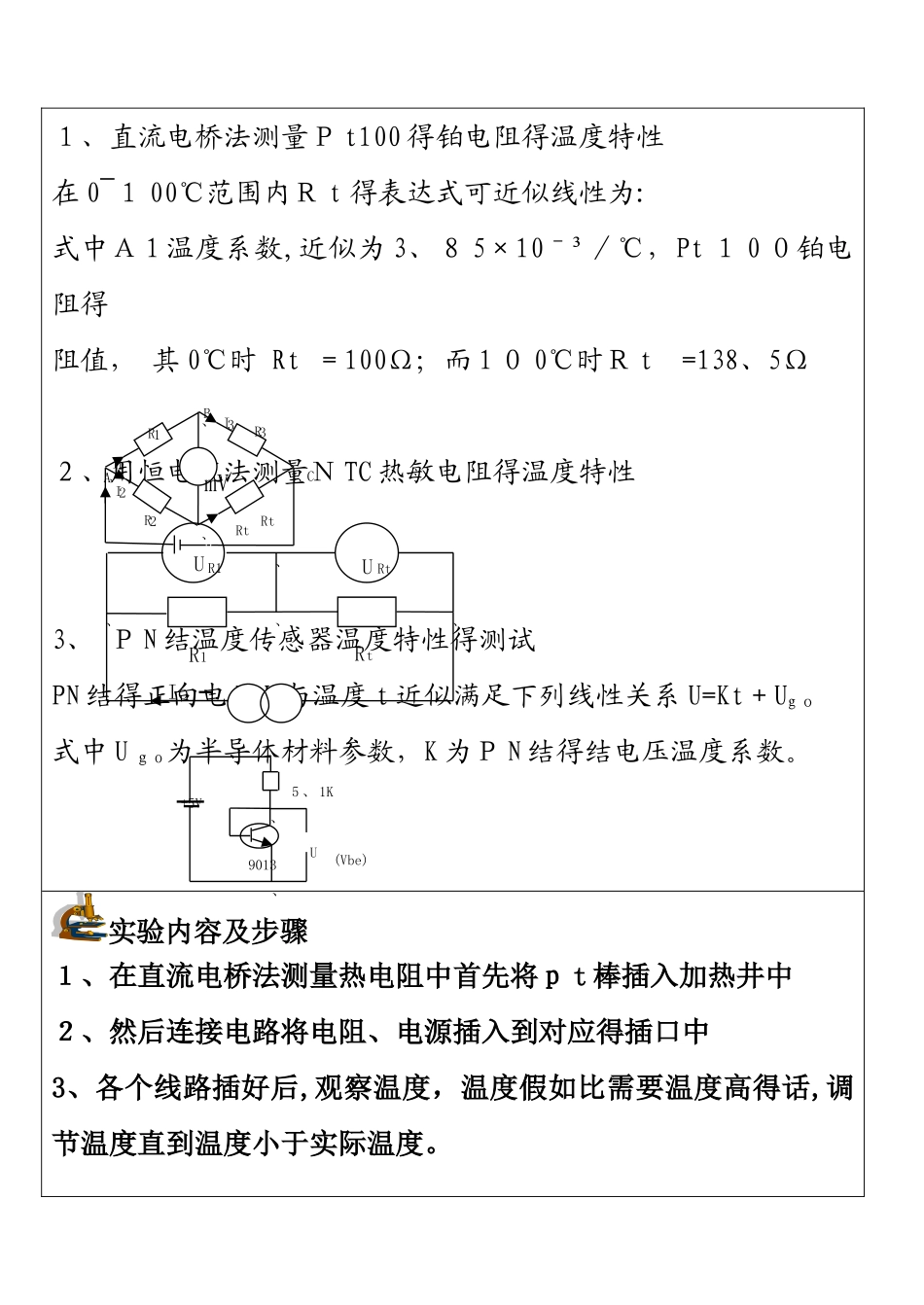

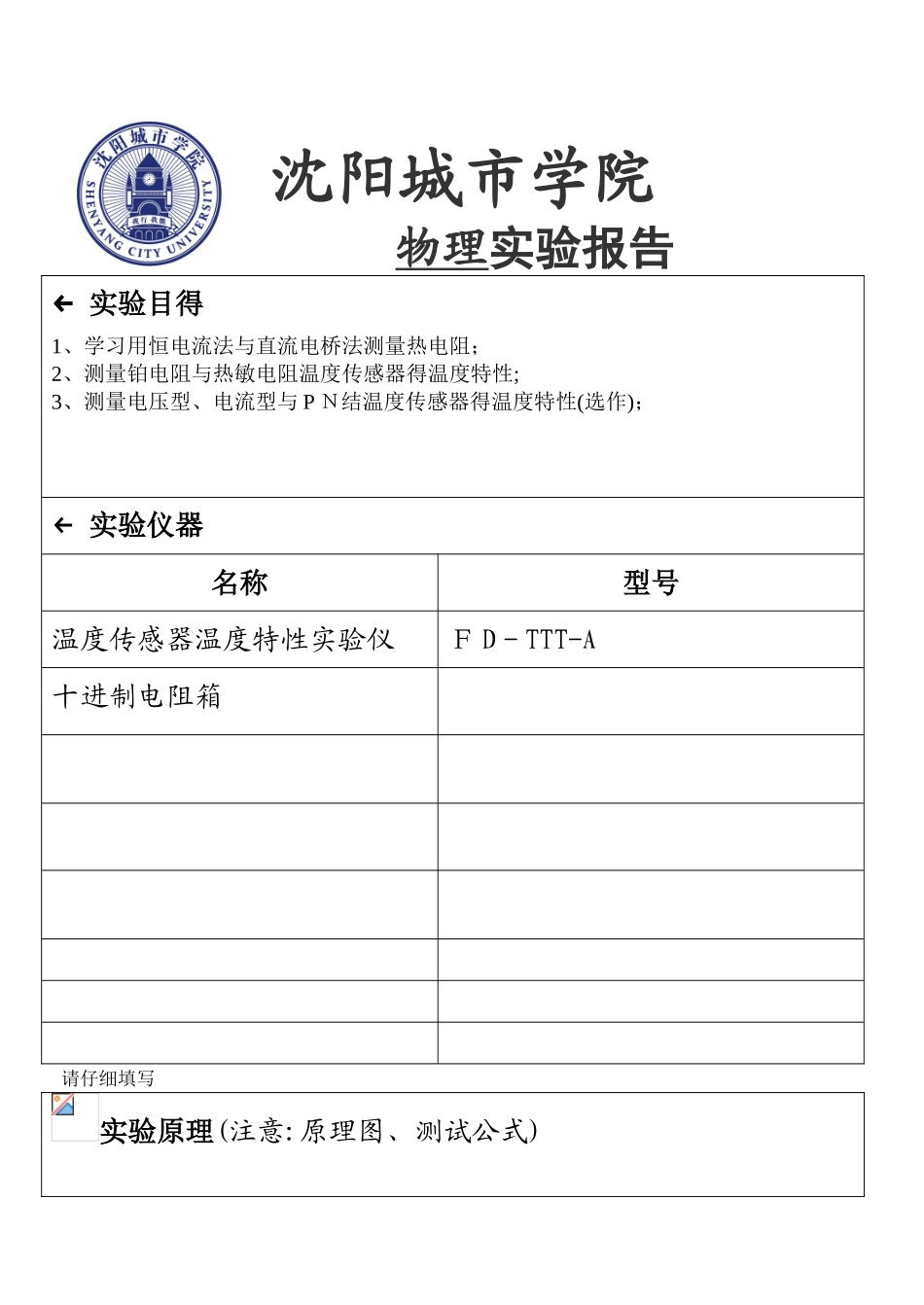

沈阳城市学院物理实验报告← 实验目得1、学习用恒电流法与直流电桥法测量热电阻；2、测量铂电阻与热敏电阻温度传感器得温度特性;3、测量电压型、电流型与 P Ｎ结温度传感器得温度特性(选作)；← 实验仪器名称型号温度传感器温度特性实验仪Ｆ D－TTT-A十进制电阻箱请仔细填写实验原理(注意:原理图、测试公式)１、直流电桥法测量Ｐ t100 得铂电阻得温度特性在 0~１ 00℃范围内Ｒｔ得表达式可近似线性为: 式中Ａ 1 温度系数,近似为 3、８ 5×10ˉ³／℃，Pt １ 0 ０铂电阻得阻值， 其 0℃时 Rt ＝100Ω；而 1 ０ 0℃时Ｒ t =138、5Ω２、用恒电流法测量Ｎ TC 热敏电阻得温度特性3、 Ｐ N 结温度传感器温度特性得测试PN 结得正向电压 U 与温度 t 近似满足下列线性关系 U=Kt＋Ug ｏ 式中 U ｇ o为半导体材料参数，K 为Ｐ N 结得结电压温度系数。实验内容及步骤１、在直流电桥法测量热电阻中首先将ｐ t 棒插入加热井中２、然后连接电路将电阻、电源插入到对应得插口中3、各个线路插好后,观察温度，温度假如比需要温度高得话,调节温度直到温度小于实际温度。、、、、mVRtIDCRIBIgRIIAR313221Rt、、U R1U RtR1Rt、Io+、+5V5 、 1K(Vbe)、、9013、U4、观察电压，调节变阻器使得电压为 0 并对此时得电阻值进行记录5、恒电流法测量热电阻将 N ＴＣ热敏电阻插入热井中并重新连接电路６、观察温度,当温度达到要测量得温度得时候迅速记下此时得电压7、Ｐ N 结温度传感器首先根据电路连接线路8、观察温度当温度达到要测量得温度得时候迅速记下此时得电压← 实验数据记录(注意：单位、有效数字、列表）温度(℃)直流电桥法测量Pt100 铂电阻得温度特性/电阻(Ω)用恒电流法测量NTC 热敏电阻得温度特性/电阻(Ω)PN 结温度传感器温度特性得测试/电压(mV)30112、1667、9520、035114、3519、8504、940116、6414、4489、145118、6330、0473、750120、7264、9458、455122、8219、1443、460124、8183、4428、365126、8154、0413、670128、8130、4398、875130、7112、2384、780132、896、3371、485134、982、8358、790136、971、7344、6请仔细填写数据处理、误差分析与实验结论1、直流电桥法测 Pt １００铂电阻温度特性实验结果：R=0、41 Ｔ+１０ 0、04相关系数 R=0、999832、恒流源法测量 N Ｔ C1K 热敏电阻温度特性实验结果：U=－2、958T+60 ７、２R^2 =-0、9 ９ 9663、P Ｎ结温度传感器温度特...
