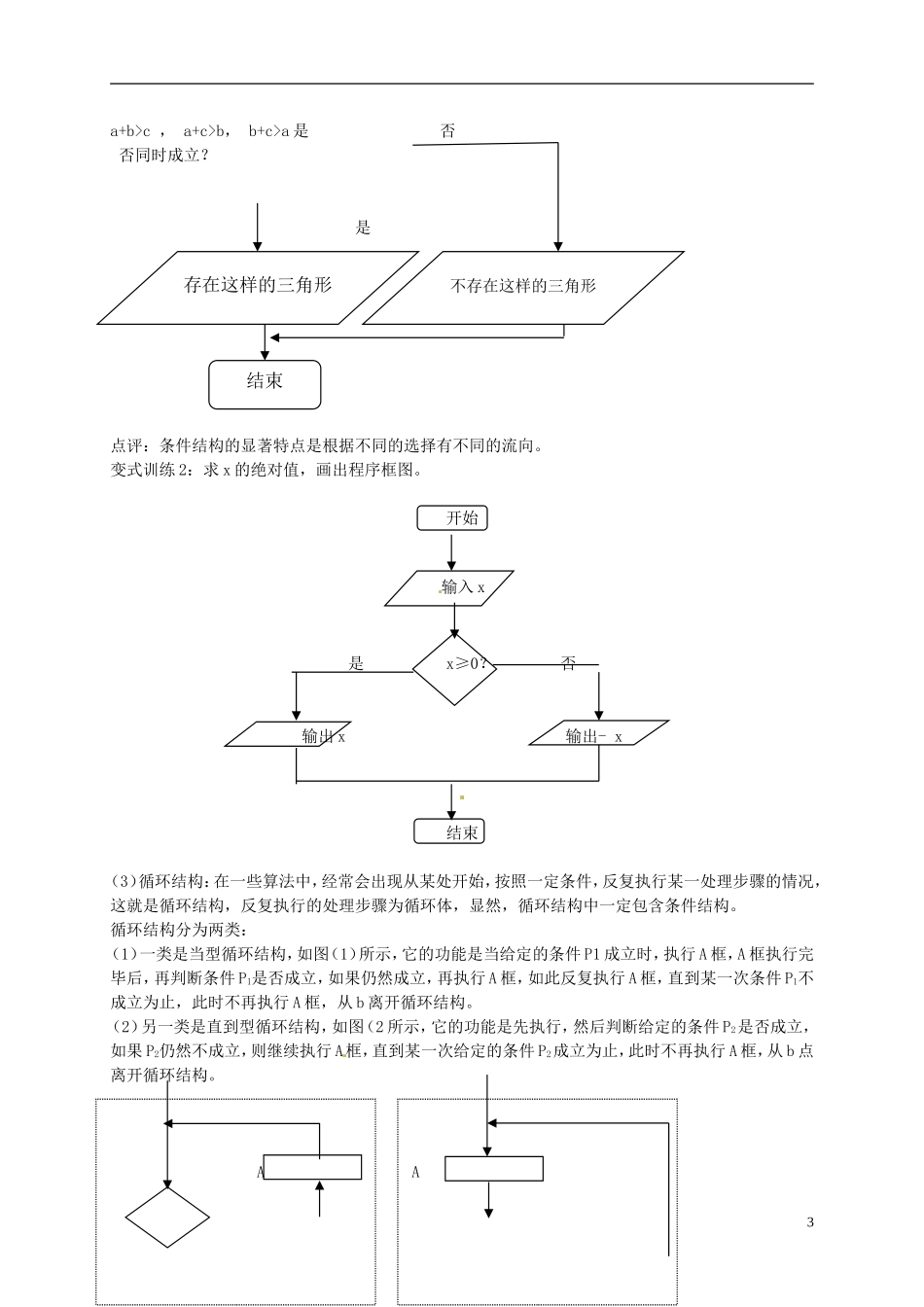

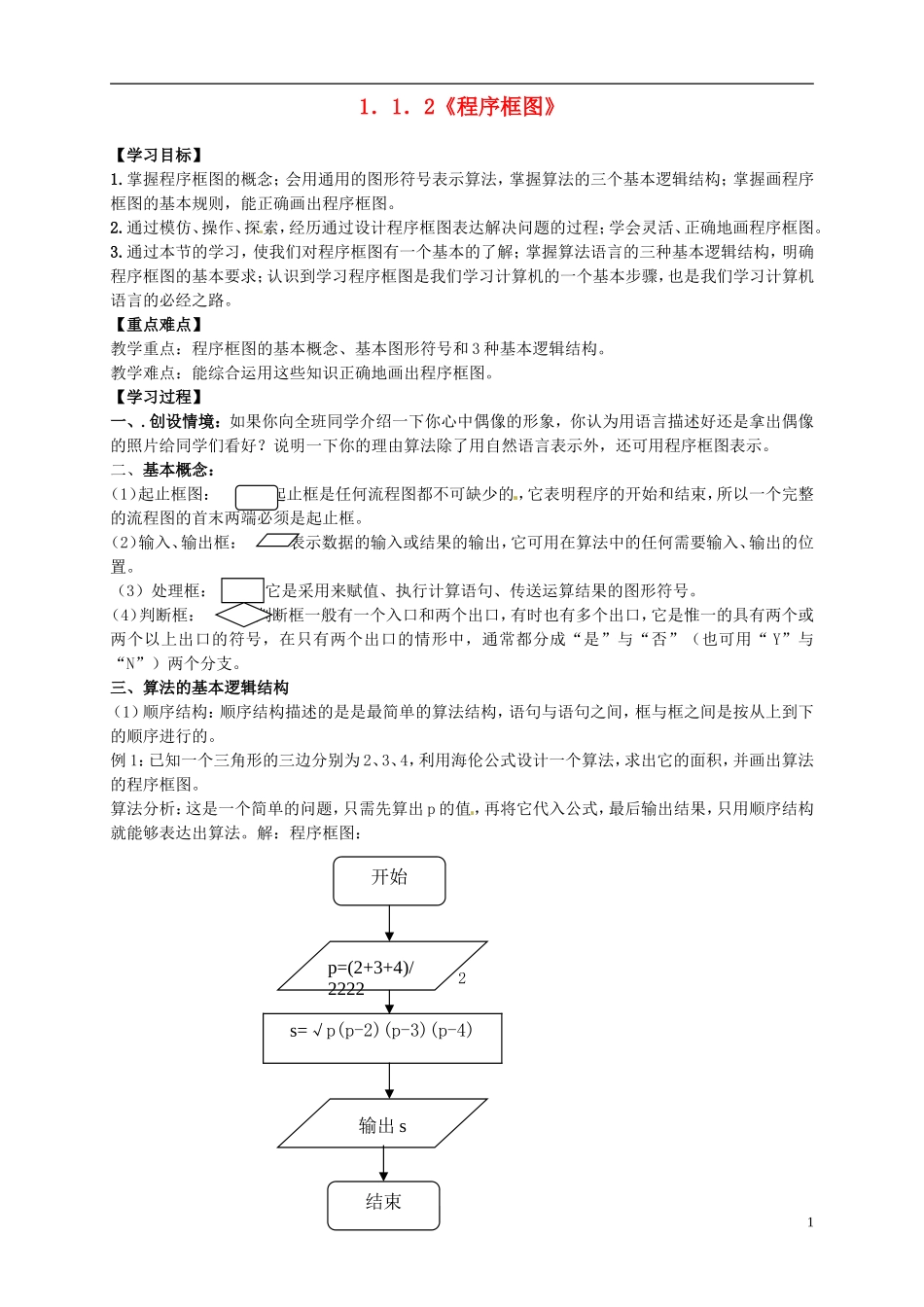

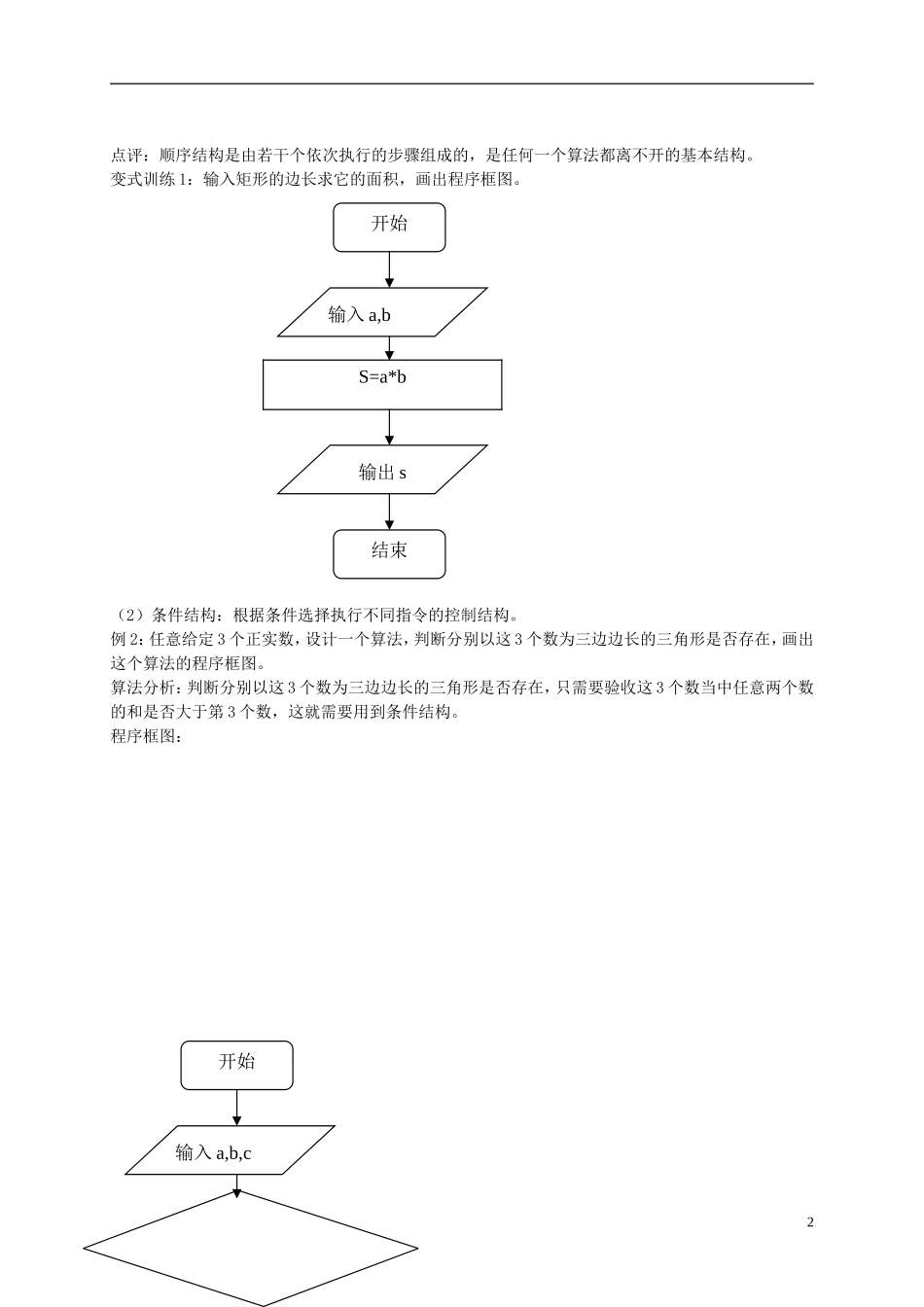

p=(2+3+4)/2222输出 s1．1．2《程序框图》 【学习目标】1.掌握程序框图的概念；会用通用的图形符号表示算法，掌握算法的三个基本逻辑结构；掌握画程序框图的基本规则，能正确画出程序框图。2.通过模仿、操作、探索，经历通过设计程序框图表达解决问题的过程；学会灵活、正确地画程序框图。3.通过本节的学习，使我们对程序框图有一个基本的了解；掌握算法语言的三种基本逻辑结构，明确程序框图的基本要求；认识到学习程序框图是我们学习计算机的一个基本步骤，也是我们学习计算机语言的必经之路。【重点难点】教学重点：程序框图的基本概念、基本图形符号和 3 种基本逻辑结构。教学难点：能综合运用这些知识正确地画出程序框图。【学习过程】一、.创设情境：如果你向全班同学介绍一下你心中偶像的形象，你认为用语言描述好还是拿出偶像的照片给同学们看好？说明一下你的理由算法除了用自然语言表示外，还可用程序框图表示。二、基本概念：（1）起止框图： 起止框是任何流程图都不可缺少的 ，它表明程序的开始和结束，所以一个完整的流程图的首末两端必须是起止框。（2）输入、输出框： 表示数据的输入或结果的输出，它可用在算法中的任何需要输入、输出的位置。（3）处理框： 它是采用来赋值、执行计算语句、传送运算结果的图形符号。（4）判断框： 判断框一般有一个入口和两个出口，有时也有多个出口，它是惟一的具有两个或两个以上出口的符号，在只有两个出口的情形中，通常都分成“是”与“否”（也可用“ Y”与“N”）两个分支。三、算法的基本逻辑结构（1）顺序结构：顺序结构描述的是是最简单的算法结构，语句与语句之间，框与框之间是按从上到下的顺序进行的。例 1：已知一个三角形的三边分别为 2、3、4，利用海伦公式设计一个算法，求出它的面积，并画出算法的程序框图。算法分析：这是一个简单的问题，只需先算出 p 的值，再将它代入公式，最后输出结果，只用顺序结构就能够表达出算法。解：程序框图： 2 1开始s=√p(p-2)(p-3)(p-4)结束输入 a,b,c输入 a,b输出 s点评：顺序结构是由若干个依次执行的步骤组成的，是任何一个算法都离不开的基本结构。变式训练 1：输入矩形的边长求它的面积，画出程序框图。 （2）条件结构：根据条件选择执行不同指令的控制结构。例 2：任意给定 3 个正实数，设计一个算法，判断分别以这 3 个数为三边边长的三角形是否存在，画出这个算法的程序框图。算法分析：判断分别以这 3 个...
