电力系统继电保护原理-课程设计--110kv电网距离保护设计本科学位论文

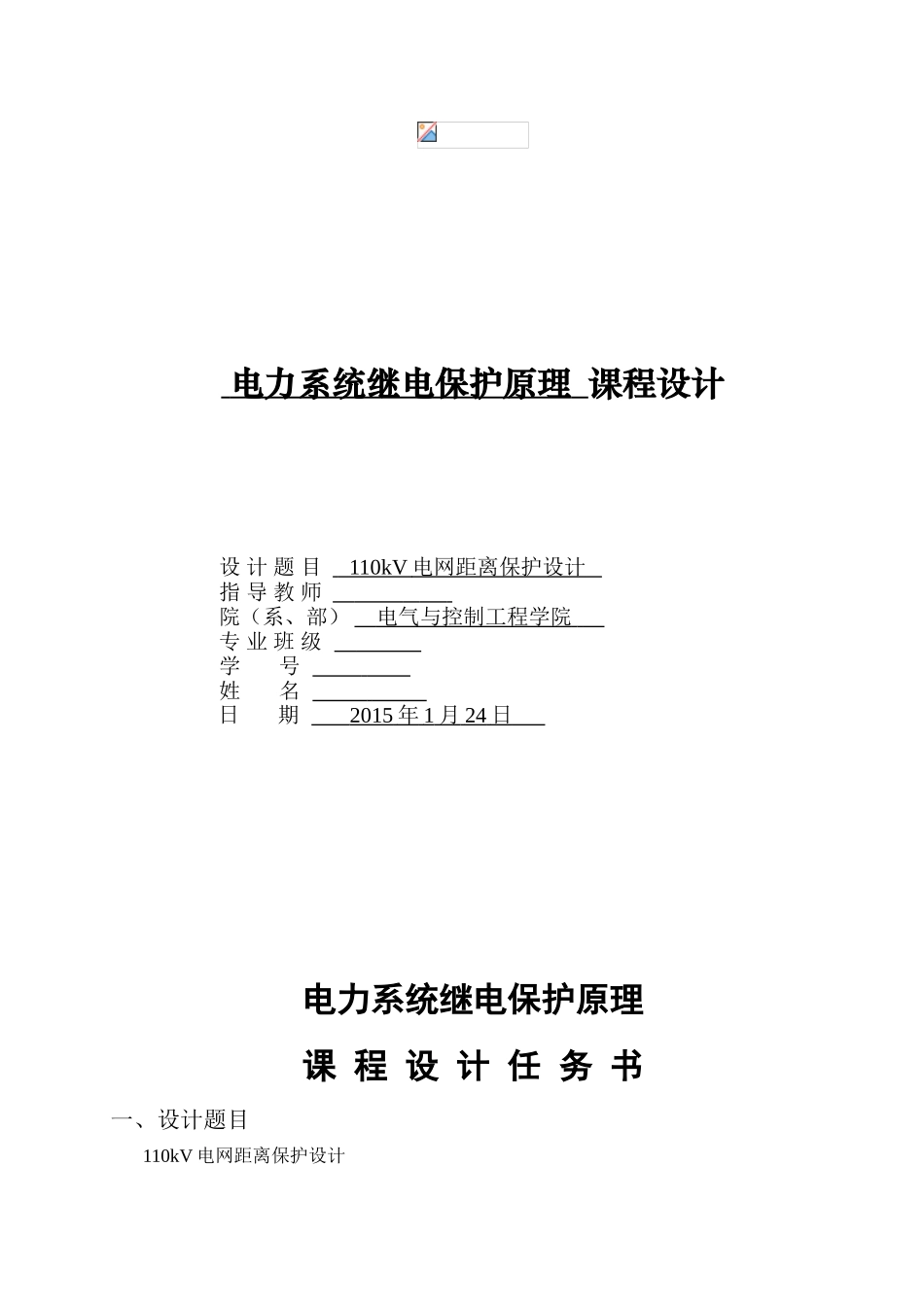

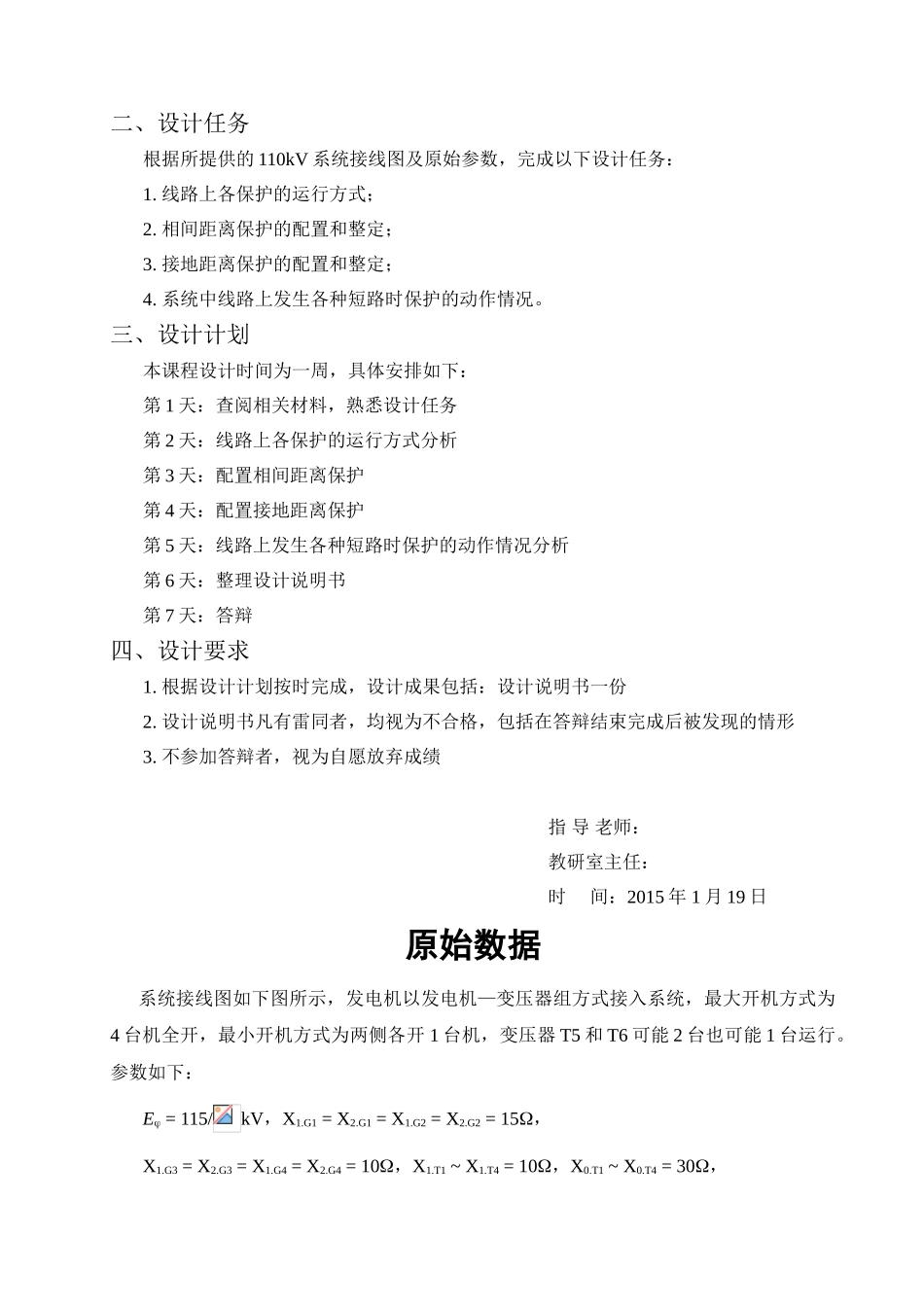

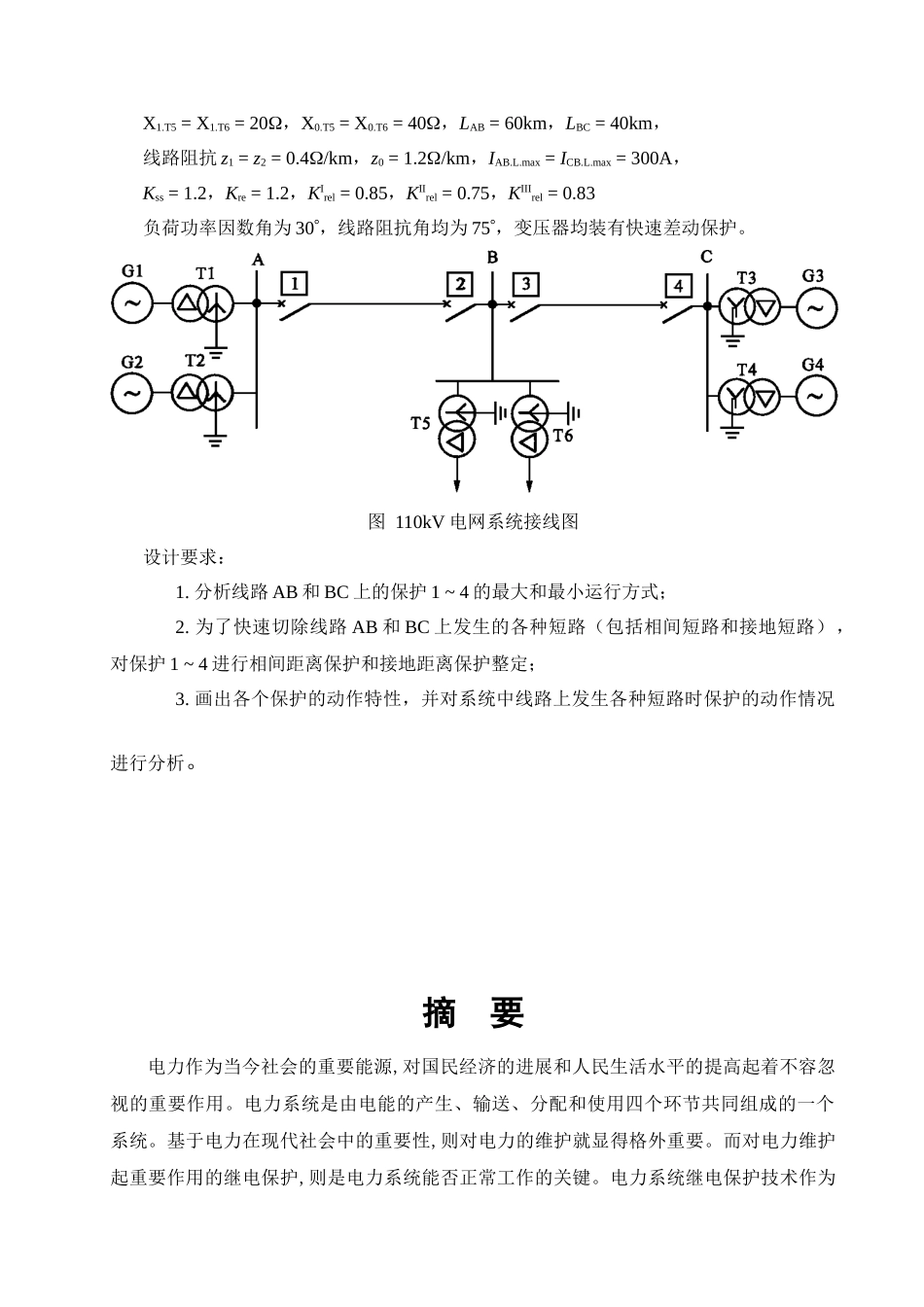

电力系统继电保护原理 课程设计 设 计 题 目 110kV 电网距离保护设计 指 导 教 师 院（系、部） 电气与控制工程学院 专 业 班 级 学 号 姓 名 日 期 2015 年 1 月 24 日 电力系统继电保护原理课 程 设 计 任 务 书一、设计题目110kV 电网距离保护设计二、设计任务根据所提供的 110kV 系统接线图及原始参数，完成以下设计任务：1. 线路上各保护的运行方式；2. 相间距离保护的配置和整定；3. 接地距离保护的配置和整定；4. 系统中线路上发生各种短路时保护的动作情况。三、设计计划本课程设计时间为一周，具体安排如下：第 1 天：查阅相关材料，熟悉设计任务第 2 天：线路上各保护的运行方式分析第 3 天：配置相间距离保护第 4 天：配置接地距离保护第 5 天：线路上发生各种短路时保护的动作情况分析第 6 天：整理设计说明书第 7 天：答辩四、设计要求1. 根据设计计划按时完成，设计成果包括：设计说明书一份2. 设计说明书凡有雷同者，均视为不合格，包括在答辩结束完成后被发现的情形3. 不参加答辩者，视为自愿放弃成绩 指 导 老师： 教研室主任： 时 间：2015 年 1 月 19 日原始数据系统接线图如下图所示，发电机以发电机—变压器组方式接入系统，最大开机方式为4 台机全开，最小开机方式为两侧各开 1 台机，变压器 T5 和 T6 可能 2 台也可能 1 台运行。参数如下：E = 115/kV，X1.G1 = X2.G1 = X1.G2 = X2.G2 = 15，X1.G3 = X2.G3 = X1.G4 = X2.G4 = 10，X1.T1 ~ X1.T4 = 10，X0.T1 ~ X0.T4 = 30，X1.T5 = X1.T6 = 20，X0.T5 = X0.T6 = 40，LAB = 60km，LBC = 40km，线路阻抗 z1 = z2 = 0.4/km，z0 = 1.2/km，IAB.L.max = ICB.L.max = 300A，Kss = 1.2，Kre = 1.2，KIrel = 0.85，KIIrel = 0.75，KIIIrel = 0.83负荷功率因数角为 30，线路阻抗角均为 75，变压器均装有快速差动保护。图 110kV 电网系统接线图设计要求：1. 分析线路 AB 和 BC 上的保护 1 ~ 4 的最大和最小运行方式；2. 为了快速切除线路 AB 和 BC 上发生的各种短路（包括相间短路和接地短路），对保护 1 ~ 4 进行相间距离保护和接地距离保护整定；3. 画出各个保护的动作特性，并对系统中线路上发生各种短路时保护的动作情况进行分析。摘 要电力作为当今社会的重要能源,对国民经济的...
