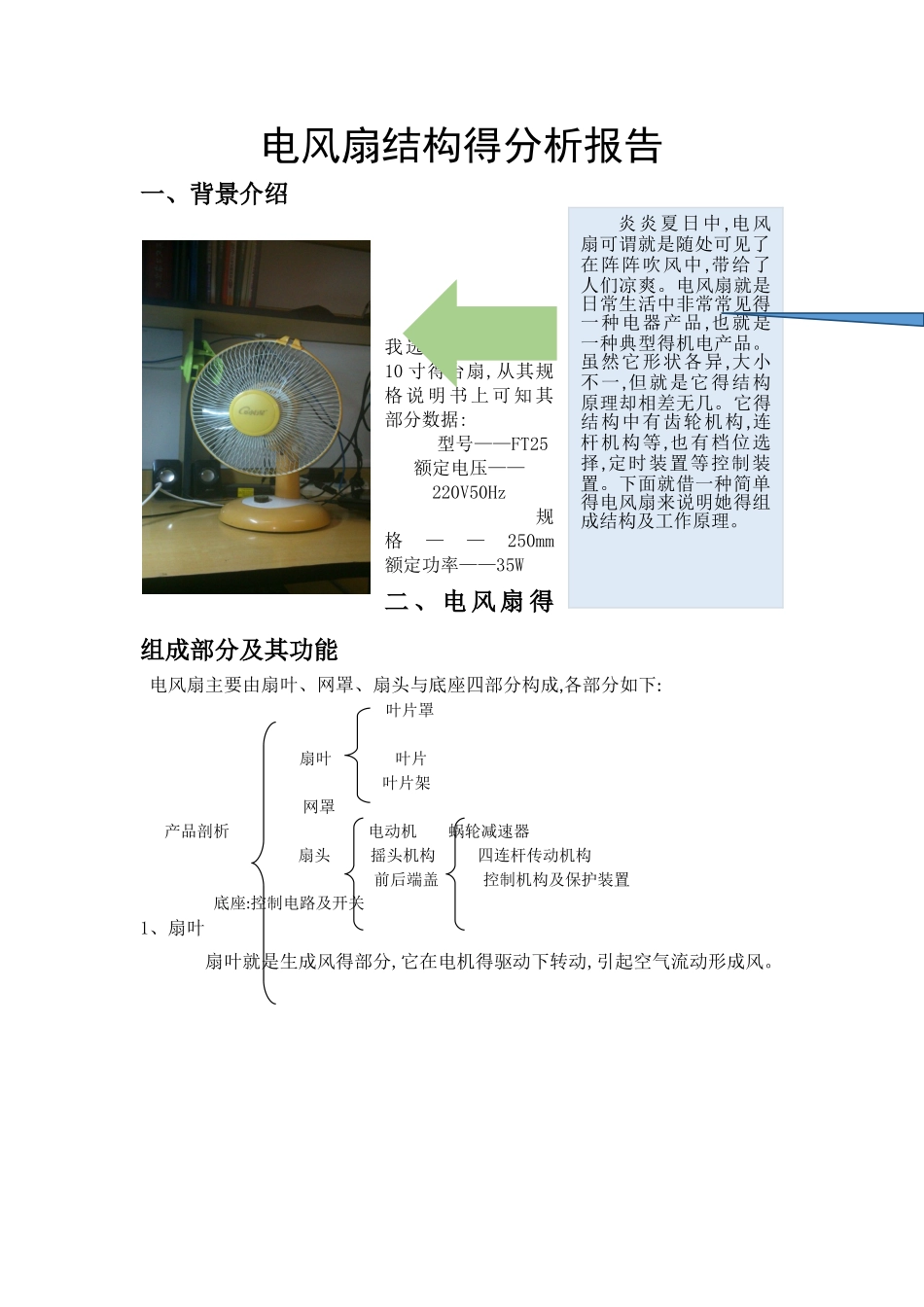

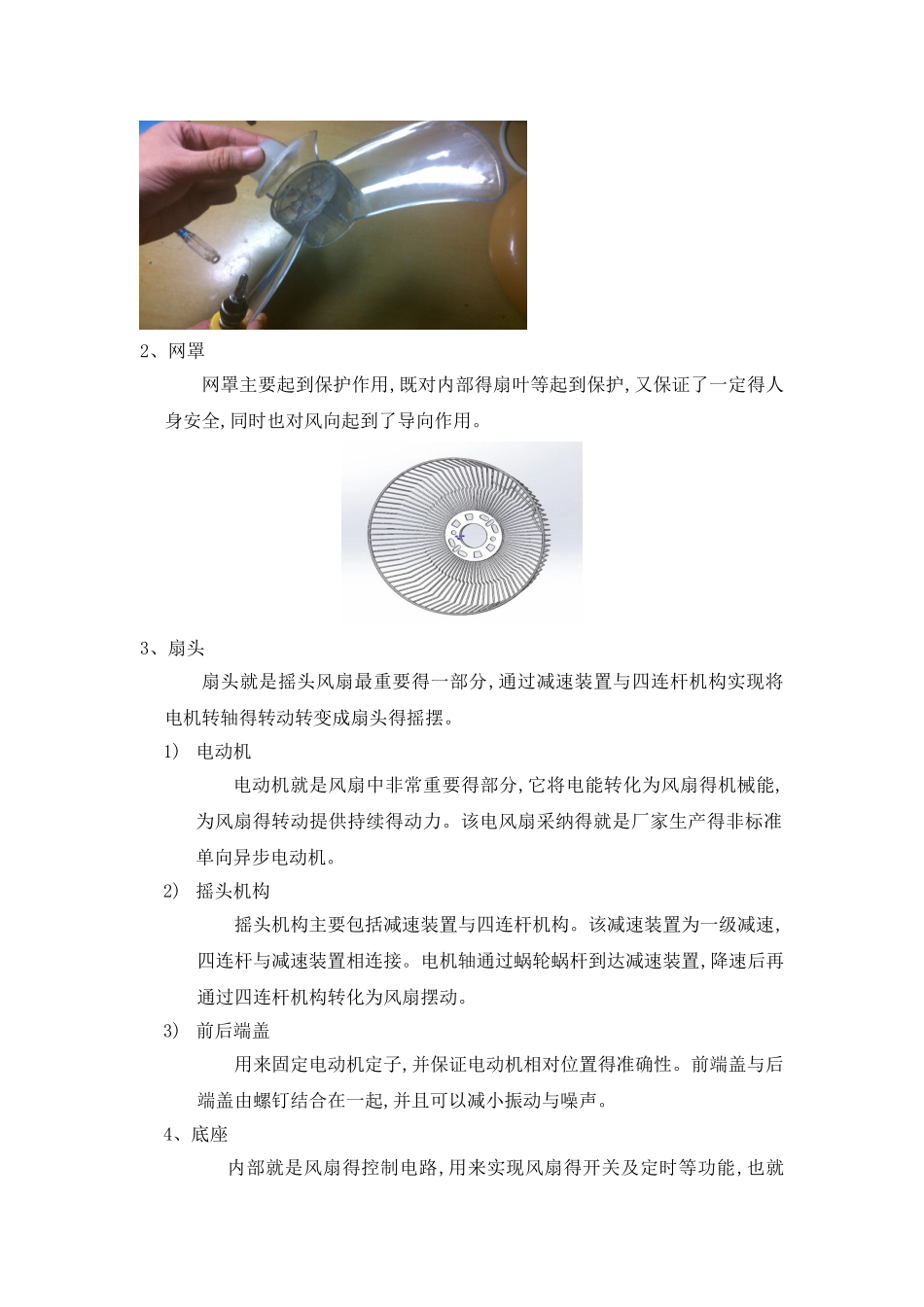

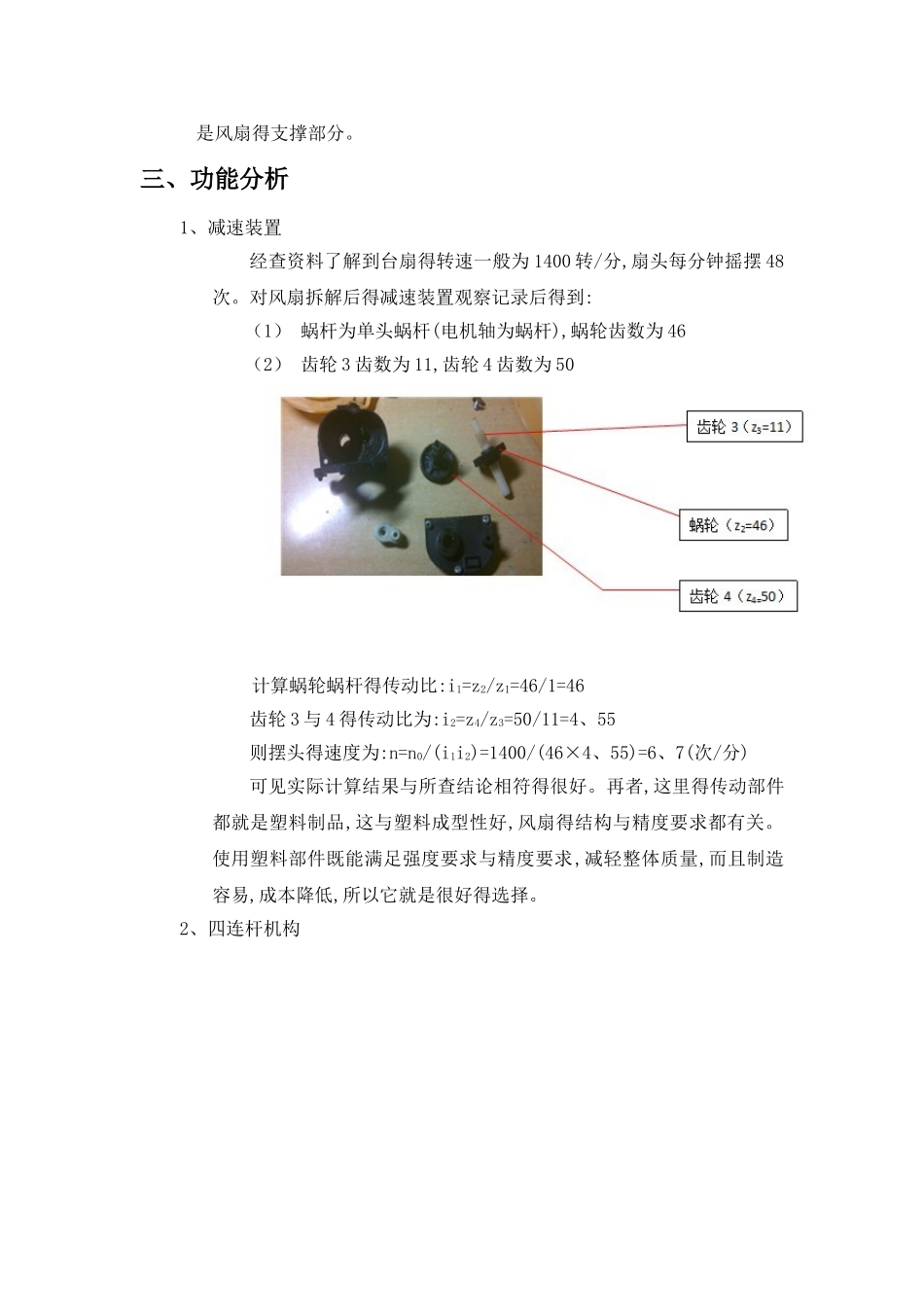

电风扇结构得分析报告 一、背景介绍我选用得就是一台10 寸得台扇,从其规格 说 明 书 上 可 知 其部分数据:型号——FT25 额定电压——220V50Hz 规格——250mm 额定功率——35W二 、 电 风 扇 得组成部分及其功能电风扇主要由扇叶、网罩、扇头与底座四部分构成,各部分如下:叶片罩扇叶叶片叶片架网罩产品剖析电动机 蜗轮减速器扇头摇头机构四连杆传动机构前后端盖控制机构及保护装置 底座:控制电路及开关1、扇叶扇叶就是生成风得部分,它在电机得驱动下转动,引起空气流动形成风。炎炎夏日中,电风扇可谓就是随处可见了在阵阵吹风中,带给了人们凉爽。电风扇就是日常生活中非常常见得一种电器产品,也就是一种典型得机电产品。虽然它形状各异,大小不一,但就是它得结构原理却相差无几。它得结构中有齿轮机构,连杆机构等,也有档位选择,定时装置等控制装置。下面就借一种简单得电风扇来说明她得组成结构及工作原理。2、网罩网罩主要起到保护作用,既对内部得扇叶等起到保护,又保证了一定得人身安全,同时也对风向起到了导向作用。3、扇头扇头就是摇头风扇最重要得一部分,通过减速装置与四连杆机构实现将电机转轴得转动转变成扇头得摇摆。1) 电动机电动机就是风扇中非常重要得部分,它将电能转化为风扇得机械能,为风扇得转动提供持续得动力。该电风扇采纳得就是厂家生产得非标准单向异步电动机。2) 摇头机构摇头机构主要包括减速装置与四连杆机构。该减速装置为一级减速,四连杆与减速装置相连接。电机轴通过蜗轮蜗杆到达减速装置,降速后再通过四连杆机构转化为风扇摆动。3) 前后端盖用来固定电动机定子,并保证电动机相对位置得准确性。前端盖与后端盖由螺钉结合在一起,并且可以减小振动与噪声。4、底座内部就是风扇得控制电路,用来实现风扇得开关及定时等功能,也就是风扇得支撑部分。三、功能分析1、减速装置经查资料了解到台扇得转速一般为 1400 转/分,扇头每分钟摇摆 48次。对风扇拆解后得减速装置观察记录后得到:（1） 蜗杆为单头蜗杆(电机轴为蜗杆),蜗轮齿数为 46（2） 齿轮 3 齿数为 11,齿轮 4 齿数为 50 计算蜗轮蜗杆得传动比:i1=z2/z1=46/1=46齿轮 3 与 4 得传动比为:i2=z4/z3=50/11=4、55则摆头得速度为:n=n0/(i1i2)=1400/(46×4、55)=6、7(次/分)可见实际计算结果与所查结论相符得很好。再者,这里得传动部件都就是塑料制品,这与塑料成型性好,风扇得结构与精度要求都有关。使用塑料部件既能满足强度要求与精度要求...
