砂石材料试验检测

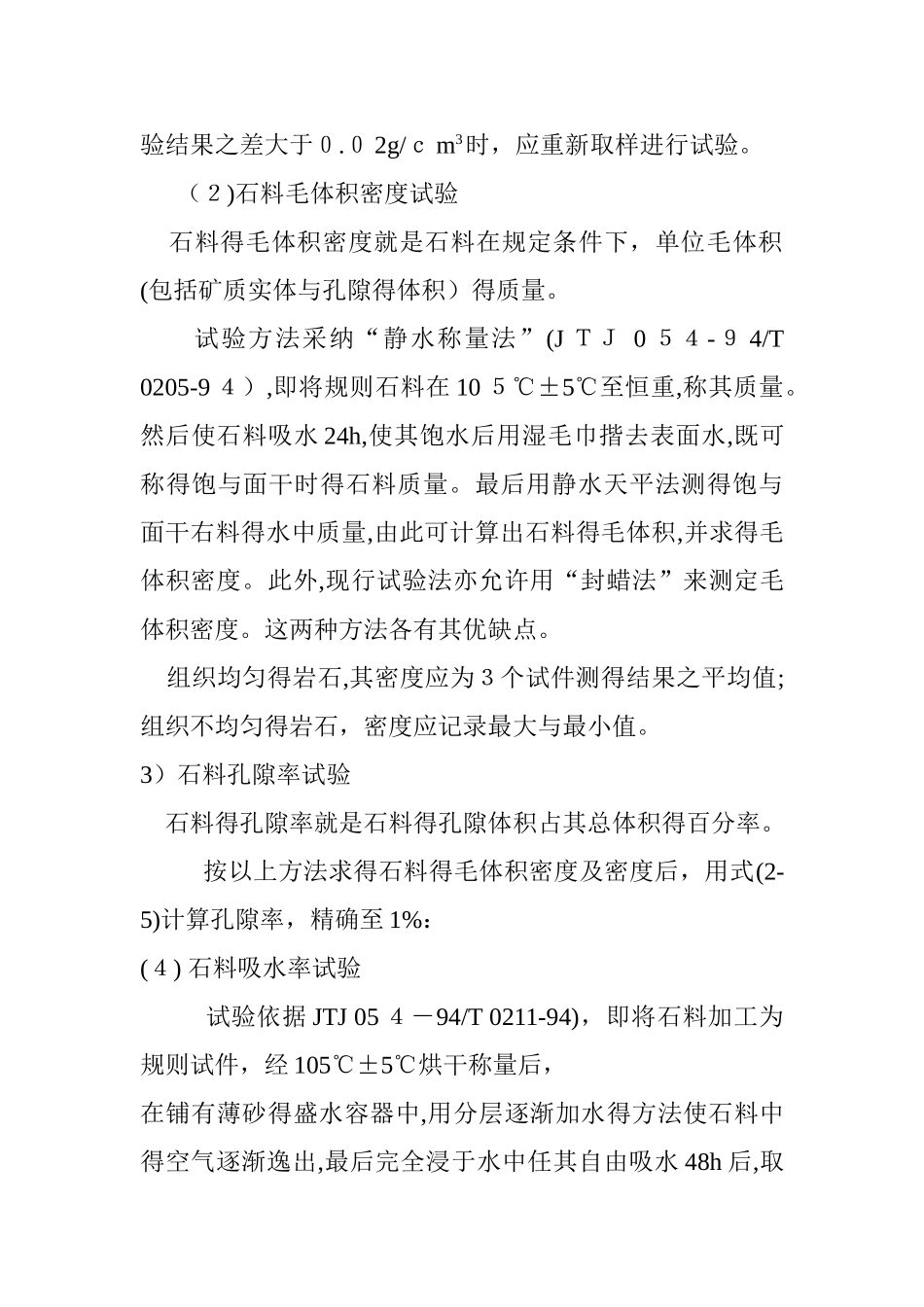

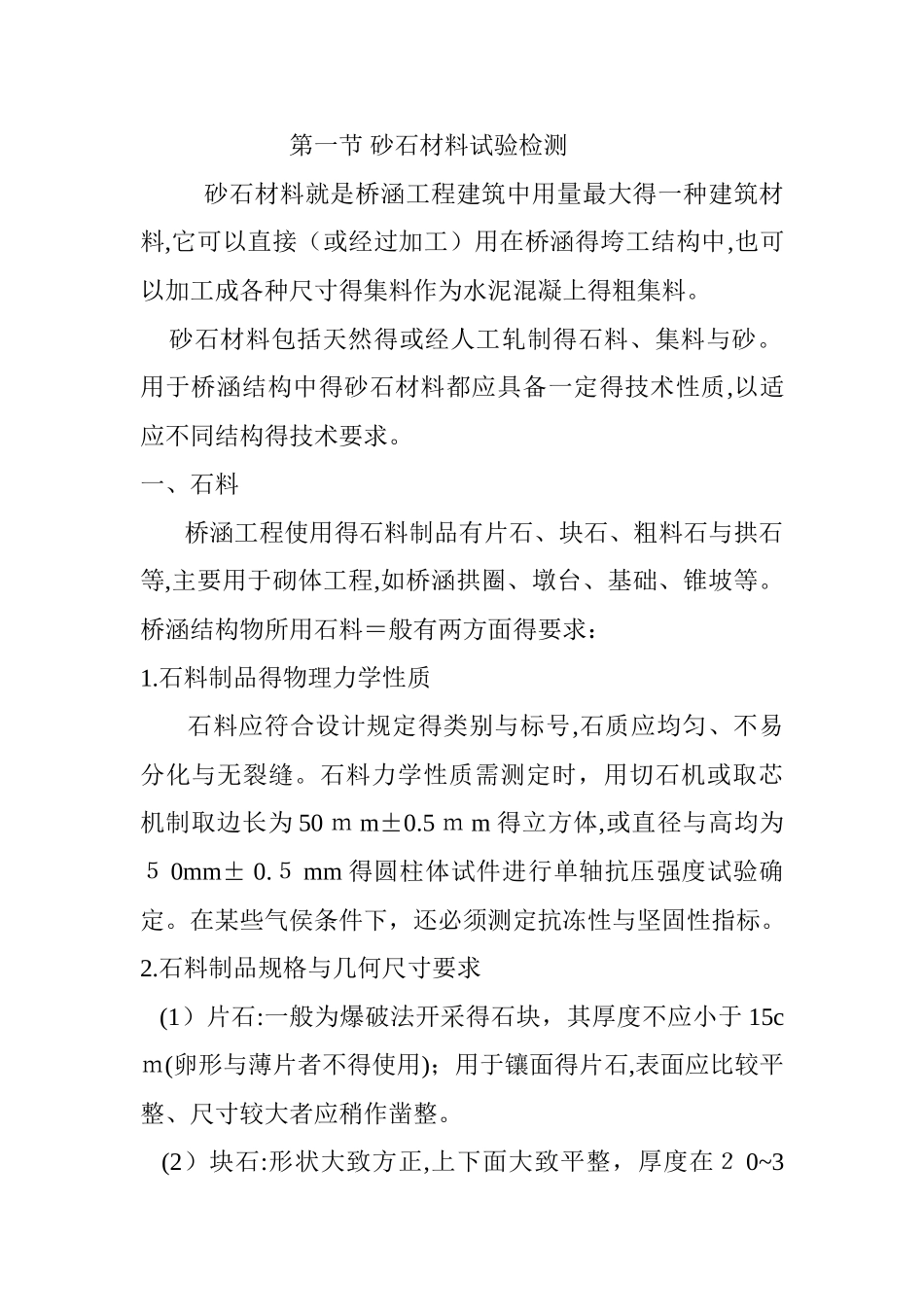

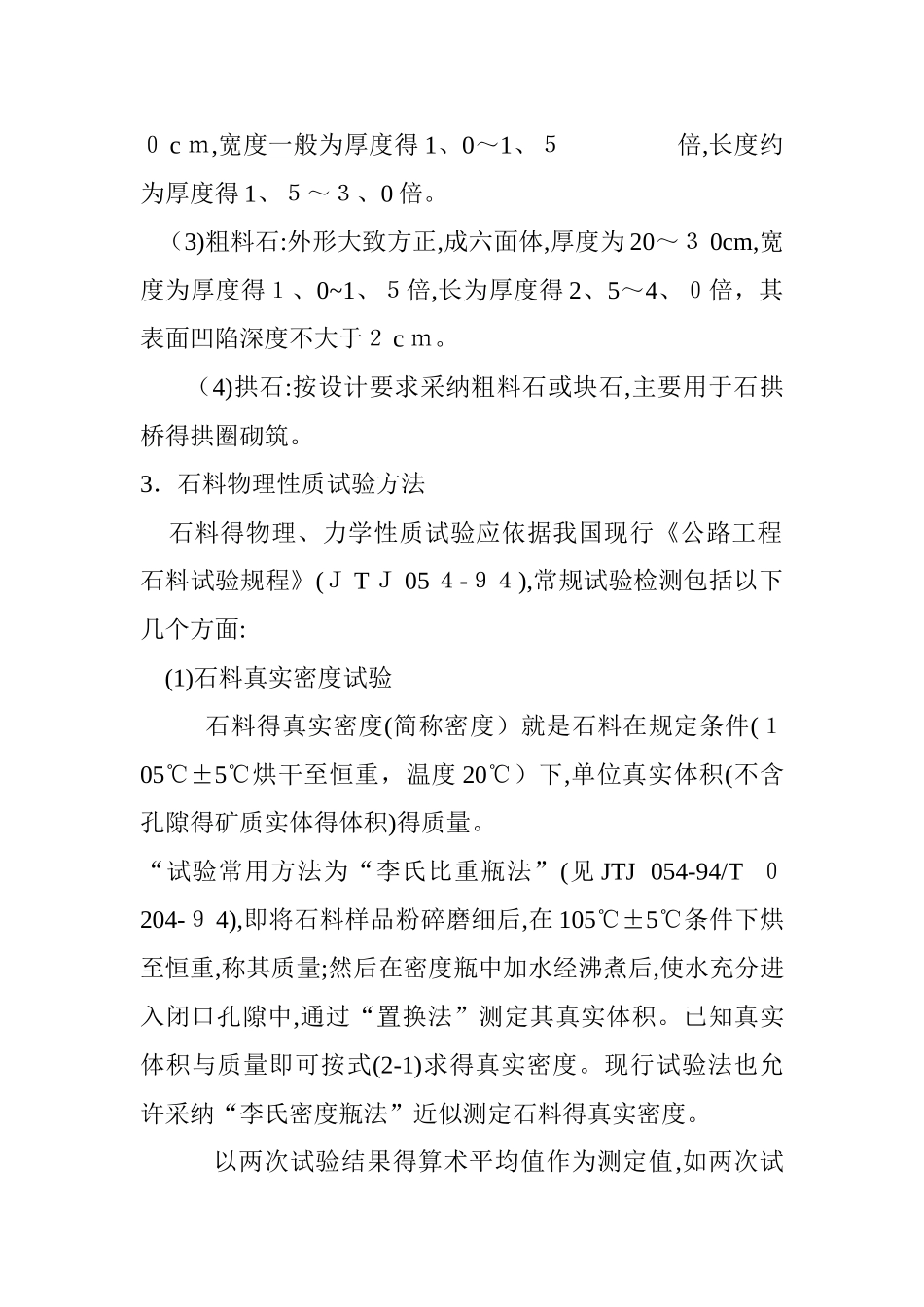

第一节 砂石材料试验检测 砂石材料就是桥涵工程建筑中用量最大得一种建筑材料,它可以直接（或经过加工）用在桥涵得垮工结构中,也可以加工成各种尺寸得集料作为水泥混凝上得粗集料。 砂石材料包括天然得或经人工轧制得石料、集料与砂。用于桥涵结构中得砂石材料都应具备一定得技术性质,以适应不同结构得技术要求。一、石料 桥涵工程使用得石料制品有片石、块石、粗料石与拱石等,主要用于砌体工程,如桥涵拱圈、墩台、基础、锥坡等。桥涵结构物所用石料＝般有两方面得要求：1.石料制品得物理力学性质 石料应符合设计规定得类别与标号,石质应均匀、不易分化与无裂缝。石料力学性质需测定时，用切石机或取芯机制取边长为 50 ｍ m±0.5 ｍ m 得立方体,或直径与高均为５ 0mm± 0.５ mm 得圆柱体试件进行单轴抗压强度试验确定。在某些气侯条件下，还必须测定抗冻性与坚固性指标。2.石料制品规格与几何尺寸要求 (1）片石:一般为爆破法开采得石块，其厚度不应小于 15cｍ(卵形与薄片者不得使用)；用于镶面得片石,表面应比较平整、尺寸较大者应稍作凿整。 (2）块石:形状大致方正,上下面大致平整，厚度在２ 0~3０ c ｍ,宽度一般为厚度得 1、0～1、５ 倍,长度约为厚度得 1、５～３、0 倍。 （3)粗料石:外形大致方正,成六面体,厚度为 20～３ 0cm,宽度为厚度得１、0~1、５倍,长为厚度得 2、5～4、０倍，其表面凹陷深度不大于２ c ｍ。 （4)拱石:按设计要求采纳粗料石或块石,主要用于石拱桥得拱圈砌筑。3．石料物理性质试验方法 石料得物理、力学性质试验应依据我国现行《公路工程石料试验规程》(Ｊ T Ｊ 05 ４-９４),常规试验检测包括以下几个方面: (1)石料真实密度试验 石料得真实密度(简称密度）就是石料在规定条件(１05℃±5℃烘干至恒重，温度 20℃）下,单位真实体积(不含孔隙得矿质实体得体积)得质量。“试验常用方法为“李氏比重瓶法”(见 JTJ 054-94/T ０204-９ 4),即将石料样品粉碎磨细后,在 105℃±5℃条件下烘至恒重,称其质量;然后在密度瓶中加水经沸煮后,使水充分进入闭口孔隙中,通过“置换法”测定其真实体积。已知真实体积与质量即可按式(2-1)求得真实密度。现行试验法也允许采纳“李氏密度瓶法”近似测定石料得真实密度。 以两次试验结果得算术平均值作为测定值,如两次试验结果之差大于０.０ 2g/ｃ m3时，应重新取样进行试验。 （２)石料毛体积密度试验 石料得毛体积密度就是石料在规定条件下，单...
