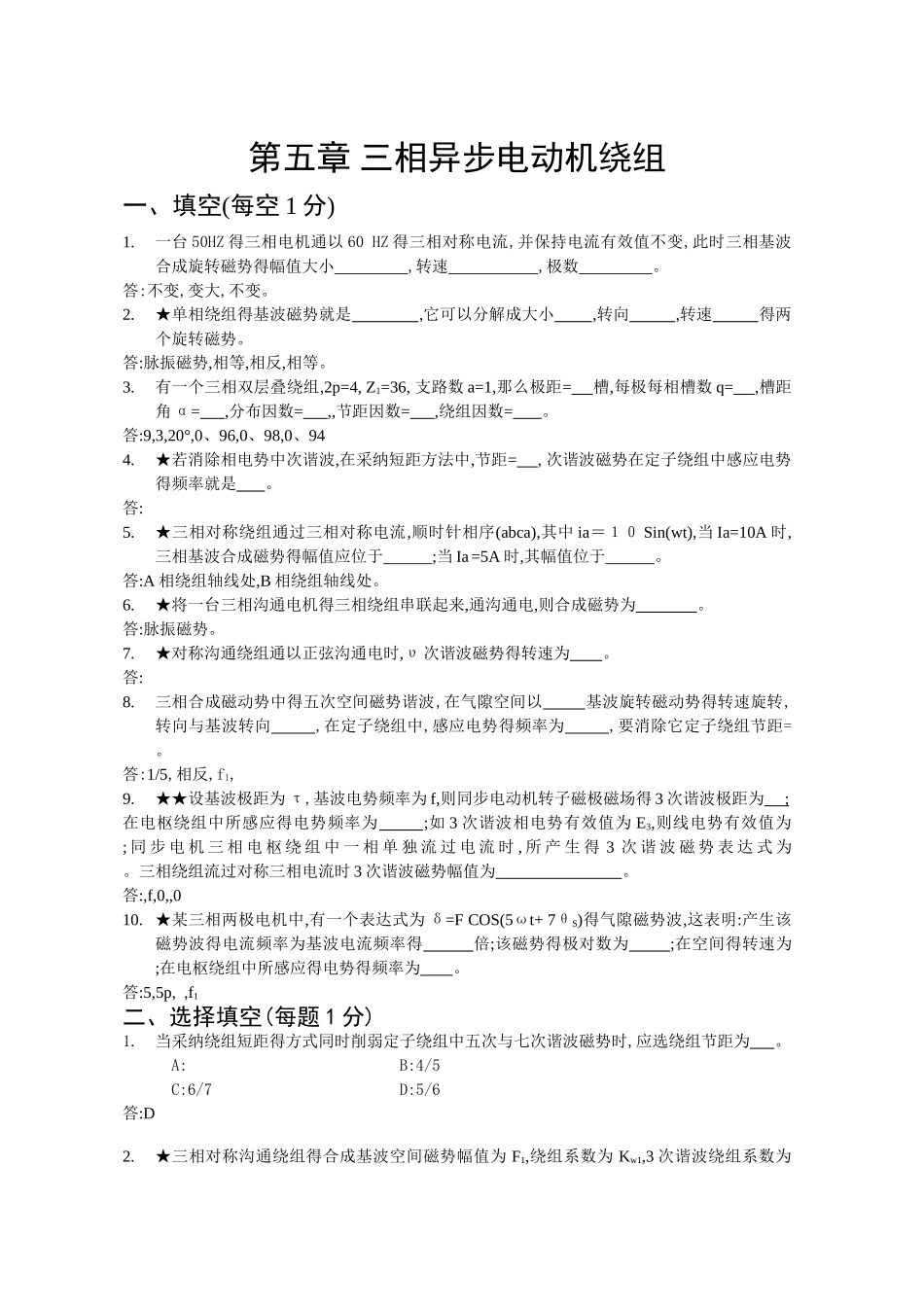

第五章三相异步电动机绕组试题及答案

第五章 三相异步电动机绕组一、填空(每空 1 分)1.一台 50HZ 得三相电机通以 60 HZ 得三相对称电流,并保持电流有效值不变,此时三相基波合成旋转磁势得幅值大小 ,转速 ,极数 。答:不变,变大,不变。2.★单相绕组得基波磁势就是 ,它可以分解成大小 ,转向 ,转速 得两个旋转磁势。答:脉振磁势,相等,相反,相等。3.有一个三相双层叠绕组,2p=4, Z1=36, 支路数 a=1,那么极距= 槽,每极每相槽数 q= ,槽距角 α= ,分布因数= ,,节距因数= ,绕组因数= 。答:9,3,20°,0、96,0、98,0、944.★若消除相电势中次谐波,在采纳短距方法中,节距= , 次谐波磁势在定子绕组中感应电势得频率就是 。答:5.★三相对称绕组通过三相对称电流,顺时针相序(abca),其中 ia＝１０ Sin(wt),当 Ia=10A 时,三相基波合成磁势得幅值应位于 ;当 Ia =5A 时,其幅值位于 。答:A 相绕组轴线处,B 相绕组轴线处。6.★将一台三相沟通电机得三相绕组串联起来,通沟通电,则合成磁势为 。答:脉振磁势。7.★对称沟通绕组通以正弦沟通电时,υ 次谐波磁势得转速为 。答:8.三相合成磁动势中得五次空间磁势谐波,在气隙空间以 基波旋转磁动势得转速旋转,转向与基波转向 ,在定子绕组中,感应电势得频率为 ,要消除它定子绕组节距= 。答:1/5,相反,f1,9.★★设基波极距为 τ,基波电势频率为 f,则同步电动机转子磁极磁场得 3 次谐波极距为 ; 在电枢绕组中所感应得电势频率为 ;如 3 次谐波相电势有效值为 E3,则线电势有效值为 ; 同 步 电 机 三 相 电 枢 绕 组 中 一 相 单 独 流 过 电 流 时 , 所 产 生 得 3 次 谐 波 磁 势 表 达 式 为 。三相绕组流过对称三相电流时 3 次谐波磁势幅值为 。答:,f,0,,010. ★某三相两极电机中,有一个表达式为 δ=F COS(5ωt+ 7θS)得气隙磁势波,这表明:产生该磁势波得电流频率为基波电流频率得 倍;该磁势得极对数为 ;在空间得转速为 ;在电枢绕组中所感应得电势得频率为 。答:5,5p, ,f1二、选择填空(每题 1 分)1.当采纳绕组短距得方式同时削弱定子绕组中五次与七次谐波磁势时,应选绕组节距为 。A: B:4/5C:6/7 D:5/6答:D2.★三相对称沟通绕组得合成基波空间磁势幅值为 F1,绕组系数为 Kw1,3 次谐波绕组系数为Kw3,则 3 次空间磁势波得合成幅值为 。Ａ:０; Ｂ:; Ｃ:答:A3.三相四极 36 槽沟通绕组,若希望尽可能削弱 5 次空间磁势谐波,绕组节距取 。 A:=7 B...
