组合逻辑功能器件应用

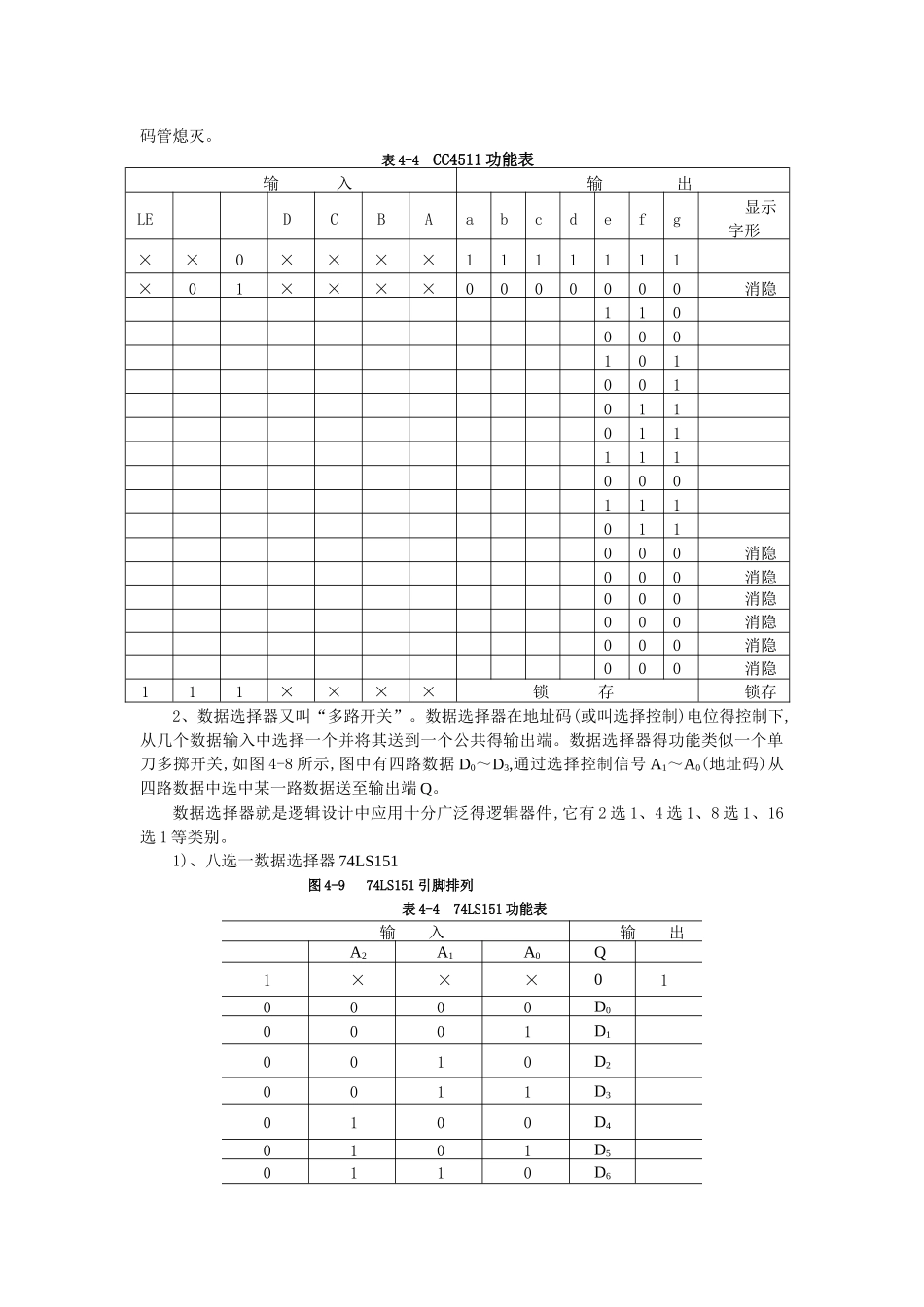

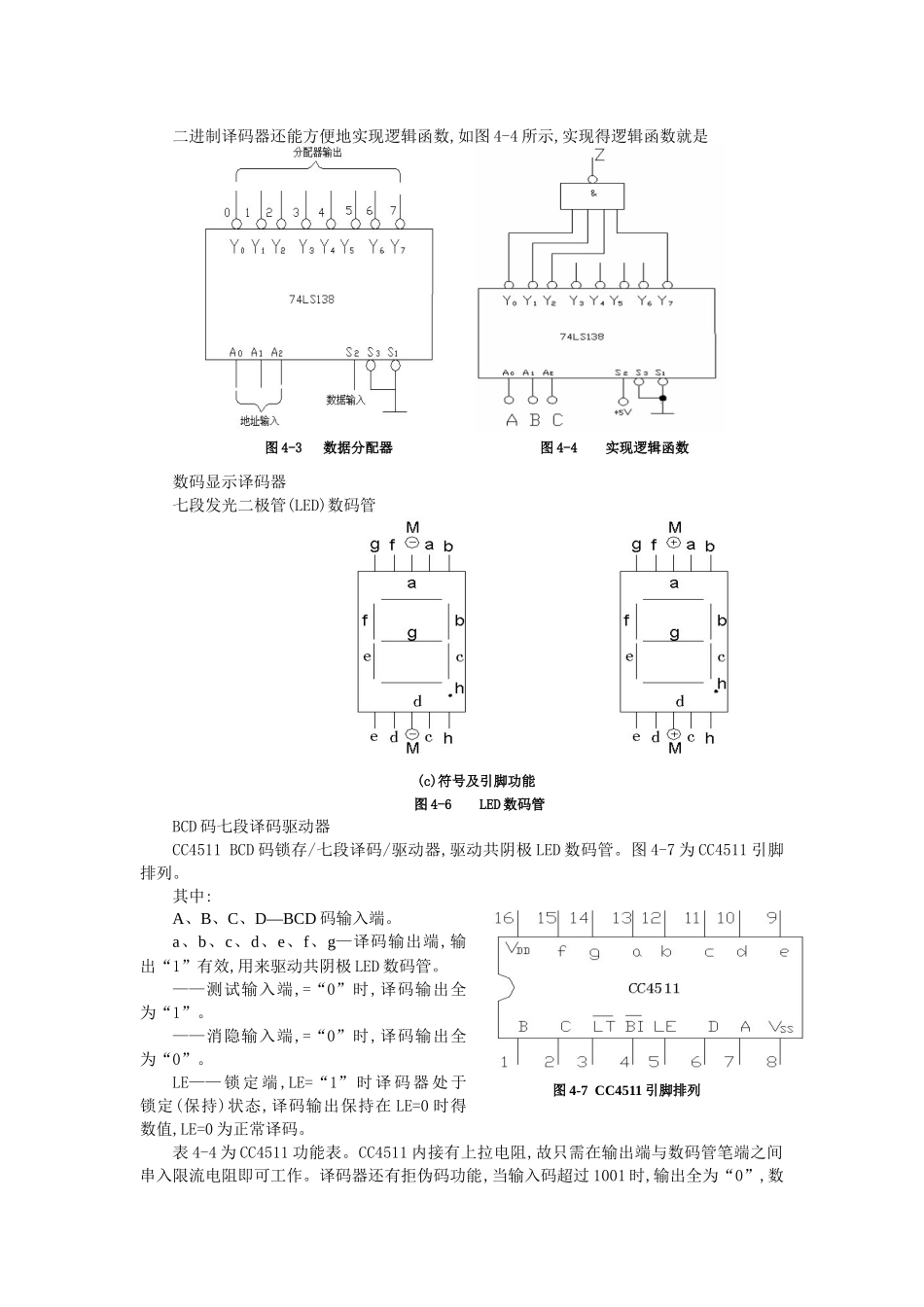

组合逻辑功能器件得应用一、实验目得 1、通过自拟实验方案、自选仪器设备,掌握中规模集成译码器、数据选择器等功能器件得测量方法及使用。2、熟悉数码管得使用。二、实验原理1、译码器就是一个多输入、多输出得组合逻辑电路。它得作用就是把给定得代码进行“翻译”,变成相应得状态,使输出通道中相应得一路有信号输出。译码器在数字系统中有广泛得用途,不仅用于代码得转换、终端得数字显示,还用于数据分配,存贮器寻址与组合控制信号等。不同得功能可选用不同种类得译码器。以 3 线—8 线译码器 74LS138 为例进行分析,图 4-2(b)为其逻辑符号。其中、、为地址输入端,~为译码输出端,、、为使能端。表 4-3 为 74LS138 功能表。 图 4-2 3－8 线译码器 74LS138 逻辑图及引脚排列表 4-3 74LS138 功能表输 入输 出+11111111111111100××××11111111×1×××11111111二进制译码器实际上也就是负脉冲输出得脉冲分配器。若利用使能端中得一个输入端输入数据信息,器件就成为一个数据分配器(又称多路分配器),如图 4-3 所示。若数据信息就是时钟脉冲,则数据分配器便成为时钟脉冲分配器。二进制译码器还能方便地实现逻辑函数,如图 4-4 所示,实现得逻辑函数就是 图 4-3 数据分配器 图 4-4 实现逻辑函数数码显示译码器七段发光二极管(LED)数码管 (c)符号及引脚功能 图 4-6 LED 数码管BCD 码七段译码驱动器CC4511 BCD 码锁存/七段译码/驱动器,驱动共阴极 LED 数码管。图 4-7 为 CC4511 引脚排列。其中:A、B、C、D—BCD 码输入端。a、b、c、d、e、f、g—译码输出端,输出“1”有效,用来驱动共阴极 LED 数码管。——测试输入端,=“0”时,译码输出全为“1”。——消隐输入端,=“0”时,译码输出全为“0”。LE—— 锁 定 端 ,LE=“1” 时 译 码 器 处 于锁定(保持)状态,译码输出保持在 LE=0 时得数值,LE=0 为正常译码。表 4-4 为 CC4511 功能表。CC4511 内接有上拉电阻,故只需在输出端与数码管笔端之间串入限流电阻即可工作。译码器还有拒伪码功能,当输入码超过 1001 时,输出全为“0”,数图 4-7 CC4511 引脚排列码管熄灭。表 4-4 CC4511 功能表输 入输 出LEDCBAabcdefg显示字形××0××××1111111×01××××0000000消隐110000101001011011111000111011000消隐000消隐000消隐000消隐000消隐000消隐111××××锁 存锁存2、数据选择器又叫“多路开关”。数据选择器在地址码(或叫选择控...
