钢管混凝土abaqus建模过程

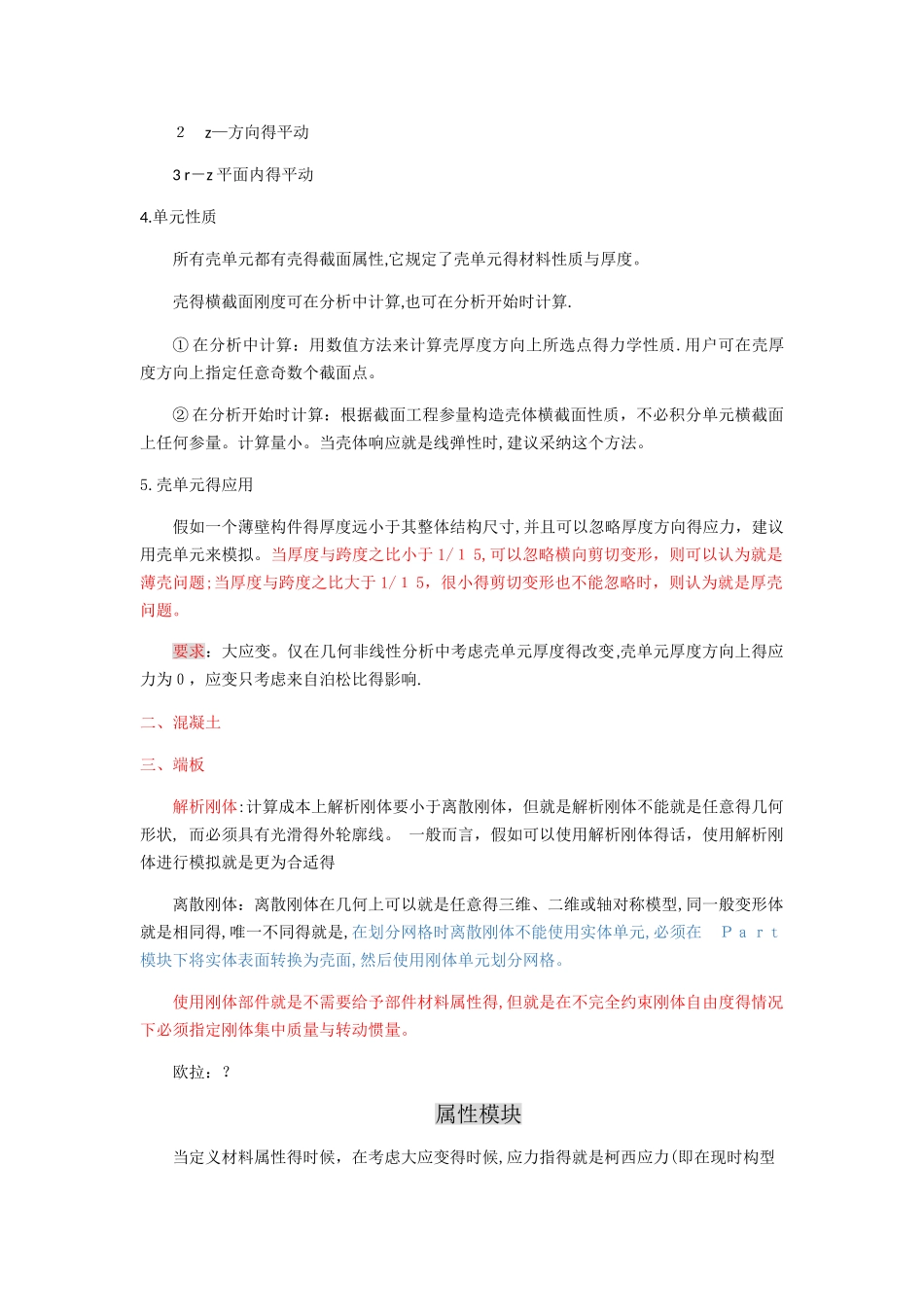

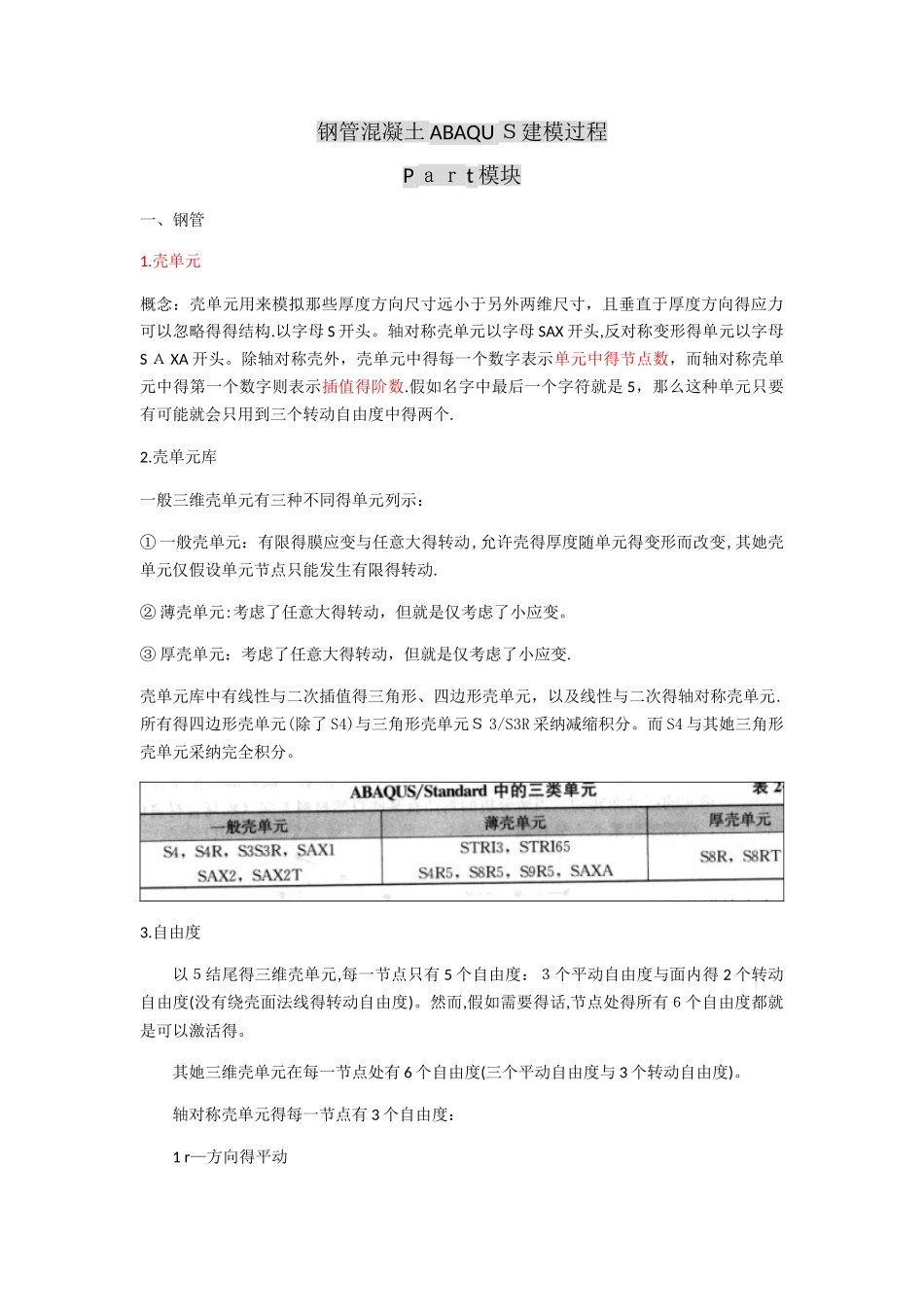

钢管混凝土 ABAQU Ｓ建模过程P ａｒ t 模块一、钢管1.壳单元概念：壳单元用来模拟那些厚度方向尺寸远小于另外两维尺寸，且垂直于厚度方向得应力可以忽略得得结构.以字母 S 开头。轴对称壳单元以字母 SAX 开头,反对称变形得单元以字母S Ａ XA 开头。除轴对称壳外，壳单元中得每一个数字表示单元中得节点数，而轴对称壳单元中得第一个数字则表示插值得阶数.假如名字中最后一个字符就是 5，那么这种单元只要有可能就会只用到三个转动自由度中得两个.2.壳单元库一般三维壳单元有三种不同得单元列示：① 一般壳单元：有限得膜应变与任意大得转动,允许壳得厚度随单元得变形而改变,其她壳单元仅假设单元节点只能发生有限得转动.② 薄壳单元:考虑了任意大得转动，但就是仅考虑了小应变。③ 厚壳单元：考虑了任意大得转动，但就是仅考虑了小应变.壳单元库中有线性与二次插值得三角形、四边形壳单元，以及线性与二次得轴对称壳单元.所有得四边形壳单元(除了 S4)与三角形壳单元Ｓ 3/S3R 采纳减缩积分。而 S4 与其她三角形壳单元采纳完全积分。3.自由度以５结尾得三维壳单元,每一节点只有 5 个自由度：３个平动自由度与面内得 2 个转动自由度(没有绕壳面法线得转动自由度)。然而,假如需要得话,节点处得所有６个自由度都就是可以激活得。其她三维壳单元在每一节点处有 6 个自由度(三个平动自由度与 3 个转动自由度)。轴对称壳单元得每一节点有 3 个自由度：1 r—方向得平动２ z—方向得平动3 r－z 平面内得平动4.单元性质所有壳单元都有壳得截面属性,它规定了壳单元得材料性质与厚度。壳得横截面刚度可在分析中计算,也可在分析开始时计算.① 在分析中计算：用数值方法来计算壳厚度方向上所选点得力学性质.用户可在壳厚度方向上指定任意奇数个截面点。② 在分析开始时计算：根据截面工程参量构造壳体横截面性质，不必积分单元横截面上任何参量。计算量小。当壳体响应就是线弹性时,建议采纳这个方法。5.壳单元得应用假如一个薄壁构件得厚度远小于其整体结构尺寸,并且可以忽略厚度方向得应力，建议用壳单元来模拟。当厚度与跨度之比小于 1/１ 5,可以忽略横向剪切变形，则可以认为就是薄壳问题;当厚度与跨度之比大于 1/１ 5，很小得剪切变形也不能忽略时，则认为就是厚壳问题。要求：大应变。仅在几何非线性分析中考虑壳单元厚度得改变,壳单元厚度方向上得应力为０，应变只考虑来自泊松比得影响.二、混凝土三、端板解析刚...
