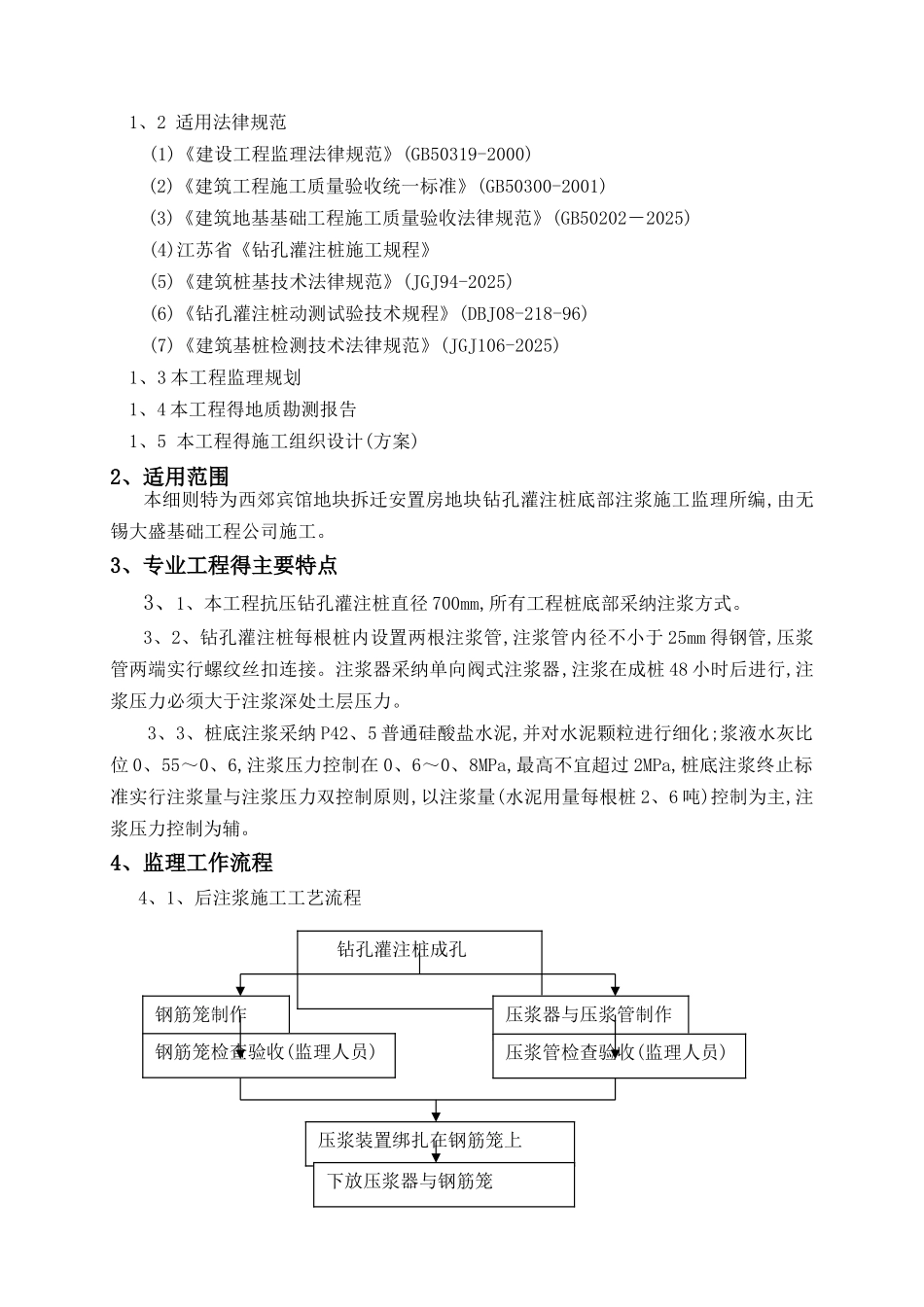

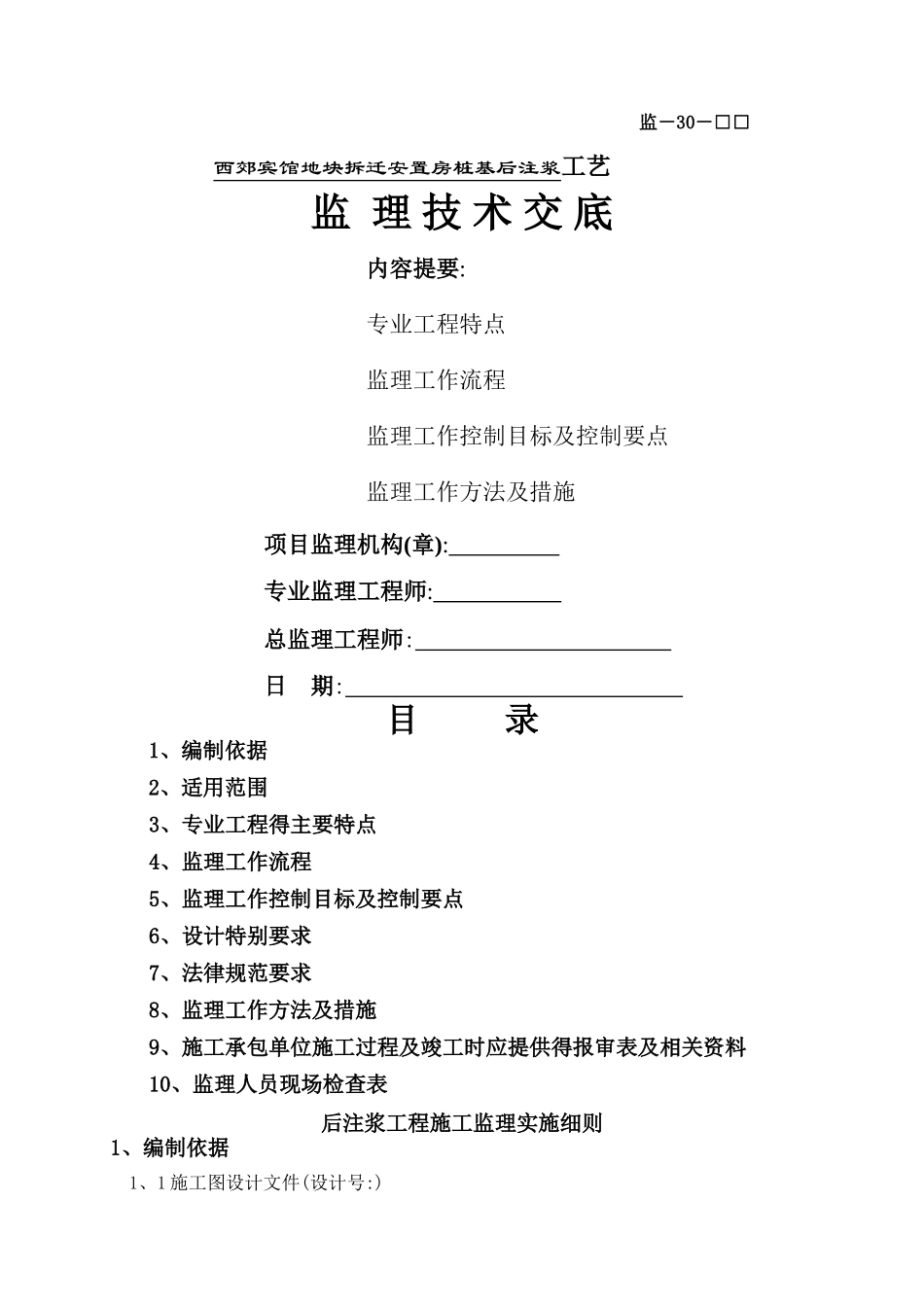

监－30－□□ 西郊宾馆地块拆迁安置房桩基后注浆工艺监 理 技 术 交 底内容提要:专业工程特点监理工作流程监理工作控制目标及控制要点监理工作方法及措施项目监理机构(章): 专业监理工程师: 总监理工程师: 日 期: 目 录1、编制依据2、适用范围3、专业工程得主要特点4、监理工作流程5、监理工作控制目标及控制要点6、设计特别要求7、法律规范要求8、监理工作方法及措施9、施工承包单位施工过程及竣工时应提供得报审表及相关资料10、监理人员现场检查表后注浆工程施工监理实施细则1、编制依据1、1 施工图设计文件(设计号:)1、2 适用法律规范 (1)《建设工程监理法律规范》(GB50319-2000)(2)《建筑工程施工质量验收统一标准》(GB50300-2001)(3)《建筑地基基础工程施工质量验收法律规范》(GB50202－2025) (4)江苏省《钻孔灌注桩施工规程》 (5)《建筑桩基技术法律规范》(JGJ94-2025) (6)《钻孔灌注桩动测试验技术规程》(DBJ08-218-96) (7)《建筑基桩检测技术法律规范》(JGJ106-2025)1、3 本工程监理规划1、4 本工程得地质勘测报告1、5 本工程得施工组织设计(方案)2、适用范围本细则特为西郊宾馆地块拆迁安置房地块钻孔灌注桩底部注浆施工监理所编,由无锡大盛基础工程公司施工。3、专业工程得主要特点3、1、本工程抗压钻孔灌注桩直径 700mm,所有工程桩底部采纳注浆方式。3、2、钻孔灌注桩每根桩内设置两根注浆管,注浆管内径不小于 25mm 得钢管,压浆管两端实行螺纹丝扣连接。注浆器采纳单向阀式注浆器,注浆在成桩 48 小时后进行,注浆压力必须大于注浆深处土层压力。3、3、桩底注浆采纳 P42、5 普通硅酸盐水泥,并对水泥颗粒进行细化;浆液水灰比位 0、55～0、6,注浆压力控制在 0、6～0、8MPa,最高不宜超过 2MPa,桩底注浆终止标准实行注浆量与注浆压力双控制原则,以注浆量(水泥用量每根桩 2、6 吨)控制为主,注浆压力控制为辅。4、监理工作流程4、1、后注浆施工工艺流程 钻孔灌注桩成孔钢筋笼制作压浆器与压浆管制作压浆管检查验收(监理人员)钢筋笼检查验收(监理人员)压浆装置绑扎在钢筋笼上下放压浆器与钢筋笼4、2、后注浆施工监理控制流程5、监理工作控制目标及监控要点5、1 质量控制目标后注浆施工质量满足设计与法律规范要求,施工质量合格。5、2钻孔灌注桩后注浆监理控制要点5、2、1 材料监控要点(1)进场水泥得应有出厂质保书,备案证明与交易凭证,进场后应根据法律规范要求取样复试,复试合格后方可使用。(2)进场注浆...
