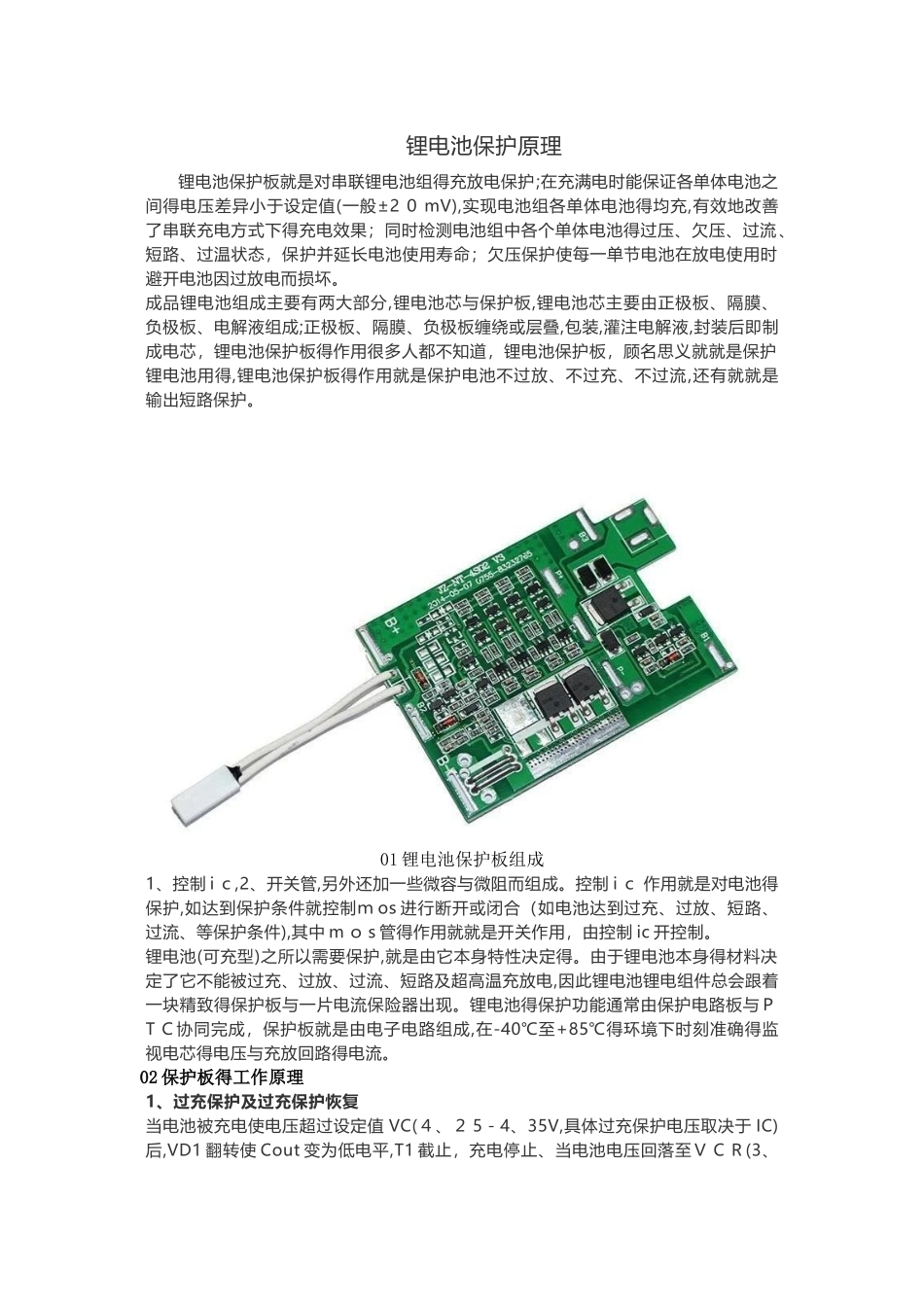

锂电池保护原理锂电池保护板就是对串联锂电池组得充放电保护;在充满电时能保证各单体电池之间得电压差异小于设定值(一般±2 ０ mV),实现电池组各单体电池得均充,有效地改善了串联充电方式下得充电效果；同时检测电池组中各个单体电池得过压、欠压、过流、短路、过温状态，保护并延长电池使用寿命；欠压保护使每一单节电池在放电使用时避开电池因过放电而损坏。成品锂电池组成主要有两大部分,锂电池芯与保护板,锂电池芯主要由正极板、隔膜、负极板、电解液组成;正极板、隔膜、负极板缠绕或层叠,包装,灌注电解液,封装后即制成电芯，锂电池保护板得作用很多人都不知道，锂电池保护板，顾名思义就就是保护锂电池用得,锂电池保护板得作用就是保护电池不过放、不过充、不过流,还有就就是输出短路保护。01 锂电池保护板组成1、控制 i ｃ,2、开关管,另外还加一些微容与微阻而组成。控制 i ｃ 作用就是对电池得保护,如达到保护条件就控制ｍ os 进行断开或闭合（如电池达到过充、过放、短路、过流、等保护条件),其中 m ｏ s 管得作用就就是开关作用，由控制 ic 开控制。锂电池(可充型)之所以需要保护,就是由它本身特性决定得。由于锂电池本身得材料决定了它不能被过充、过放、过流、短路及超高温充放电,因此锂电池锂电组件总会跟着一块精致得保护板与一片电流保险器出现。锂电池得保护功能通常由保护电路板与ＰT Ｃ协同完成，保护板就是由电子电路组成,在-40℃至+85℃得环境下时刻准确得监视电芯得电压与充放回路得电流。02 保护板得工作原理1、过充保护及过充保护恢复当电池被充电使电压超过设定值 VC(４、２ 5－4、35V,具体过充保护电压取决于 IC)后,VD1 翻转使 Cout 变为低电平,T1 截止，充电停止、当电池电压回落至Ｖ C Ｒ(3、８-4、１Ｖ,具体过充保护恢复电压取决于 I Ｃ）时，Cout 变为高电平,T1 导通充电继续, VCR 必须小于Ｖ C 一个定值,以防止频繁跳变。2、过放保护及过放保护恢复当电池电压因放电而降低至设定值 VD(２、3-２、5V,具体过充保护电压取决于 IC)时, VD2 翻转,以短时间延时后,使 Dout 变为低电平,T2 截止,放电停止，当电池被置于充电时,内部或门被翻转而使 T2 再次导通为下次放电作好准备。3、过流、短路保护当电路充放回路电流超过设定值或被短路时,短路检测电路动作,使 MOS 管关断,电流截止。03 保护板主要零件得功能介绍R1:基准供电电阻；与 IC 内部电阻构成分压电路，控制内部过...
