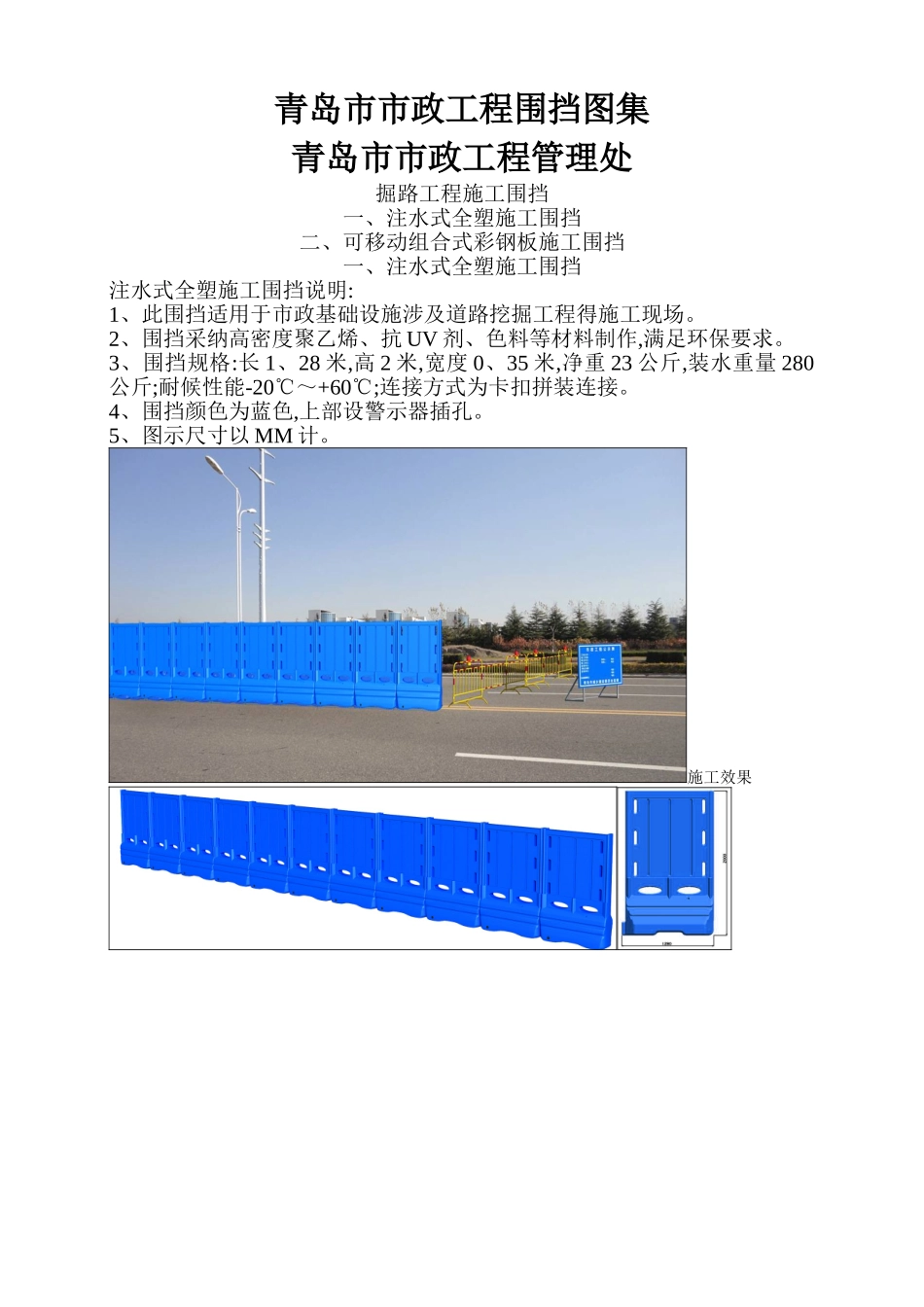

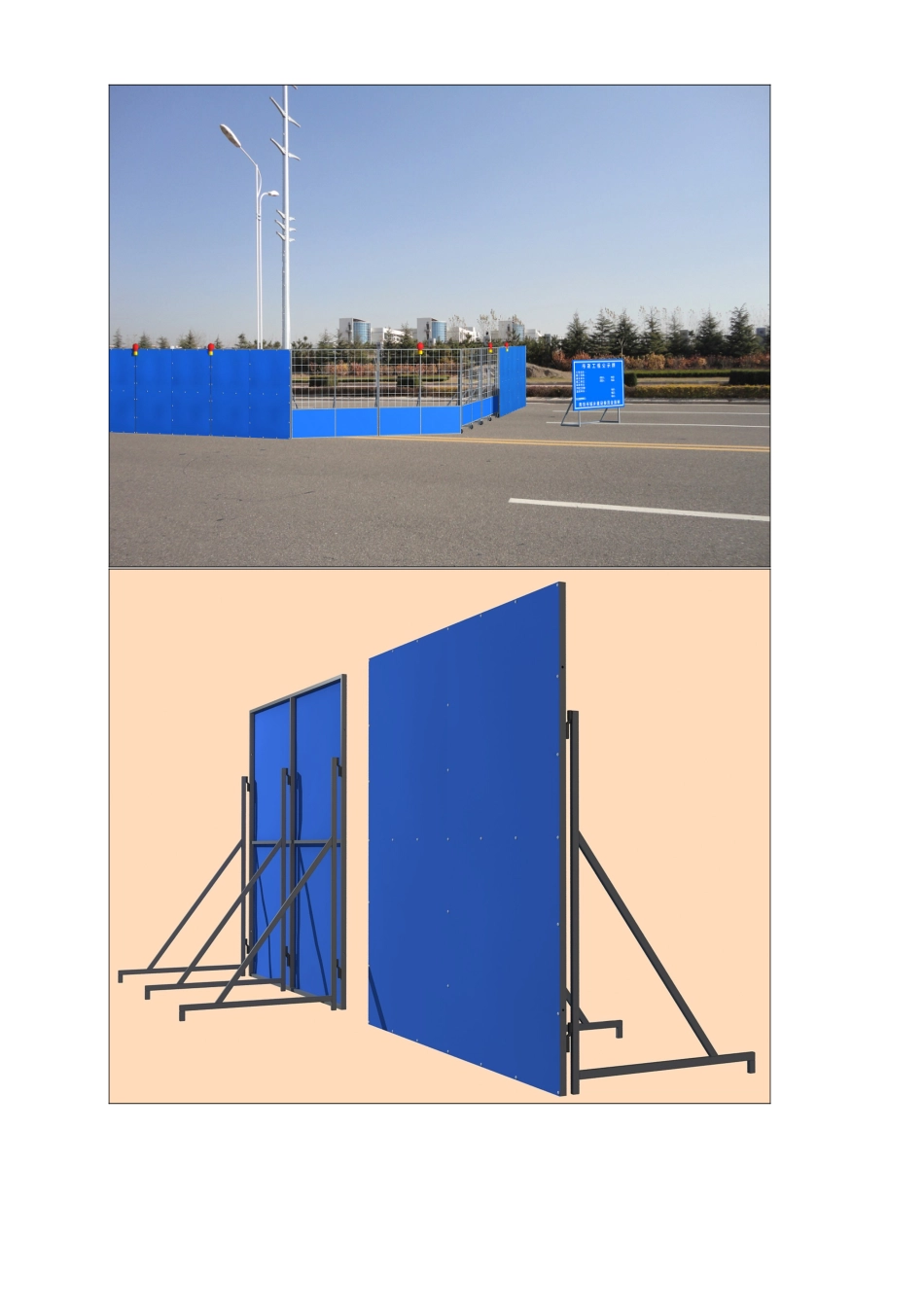

青岛市市政工程围挡图集青岛市市政工程管理处掘路工程施工围挡一、注水式全塑施工围挡二、可移动组合式彩钢板施工围挡一、注水式全塑施工围挡注水式全塑施工围挡说明:1、此围挡适用于市政基础设施涉及道路挖掘工程得施工现场。2、围挡采纳高密度聚乙烯、抗 UV 剂、色料等材料制作,满足环保要求。3、围挡规格:长 1、28 米,高 2 米,宽度 0、35 米,净重 23 公斤,装水重量 280公斤;耐候性能-20℃～+60℃;连接方式为卡扣拼装连接。4、围挡颜色为蓝色,上部设警示器插孔。5、图示尺寸以 MM 计。施工效果二、可移动组合式彩钢板施工围挡可移动组合式彩钢板施工围挡说明:1、此围挡适用于掘路工程及工期小于 6 个月得市政工程施工现场。2、围挡采纳 0、5 毫米蓝色彩钢板(平板),框架采纳 30mmx20mmx1、5mm扁钢管等材料制作。3、围挡片与支撑支架之间采纳承插连接,相邻围挡片之间采纳螺栓连接。4、围挡可根据施工场地用地面积得要求左右旋转三角支架。5、每个三角支架两端正常压重为 30 公斤砂袋各一袋。遇大风天气须增加 压重以稳定围挡。6、图示尺寸以毫米计。市政工程施工围挡工期小于六个月可移动组合式彩钢板施工围挡(参见掘路工程施工围挡二)工期大于六个月一、立柱式固定基础彩钢板围挡二、框架式镀锌板外附喷绘布围挡一、立柱式固定基础彩钢板围挡立柱式固定基础彩钢板围挡说明:1、此围挡适用于工期大于 6 个月得新建、改建、扩建等市政工程施工现场。2、围挡采纳 0、6 毫米蓝色彩钢板(平板)、40mmx40mm 角钢、100x100mm方管立柱等材料制作。3、为保证行车视距与安全要求采纳挂网通透式围挡。通透围挡长度根据工程现场情况按法律规范及设计要求组装。 4、围挡底座为砖砌基础,水泥砂浆抹面,基座高度 0、2 米;钢管立柱基础为C25 混凝土制作,尺寸为 0、4mx0、4mx0、6m,预留锚栓。5、依据现场做出得设计调整,不另行出图说明。围挡制作技术说明:1、框架材料为 40mmx40mm 角钢;立柱采纳 100x100mm 方钢管。2、框架及立柱要进行打磨除锈,然后涂一道底漆,两道灰色防锈面漆。3、围挡板为蓝色 0、6 毫米彩钢板(平板),与框架铆合。4、单张围挡尺寸为:1、96m 长,1、8m 高。两张为一组,中间以螺栓紧固。每组两端采纳立柱固定。5、围挡底座为砖砌基础,方钢立柱基础为 C25 混凝土制作,尺寸为 0、4mX0、4mX0、6m,预埋 φ12 圆钢及锚栓。6、依据现场做出得设计调整,不另行出图说明。二、框架式镀锌板外附喷绘布围挡框架式镀...
