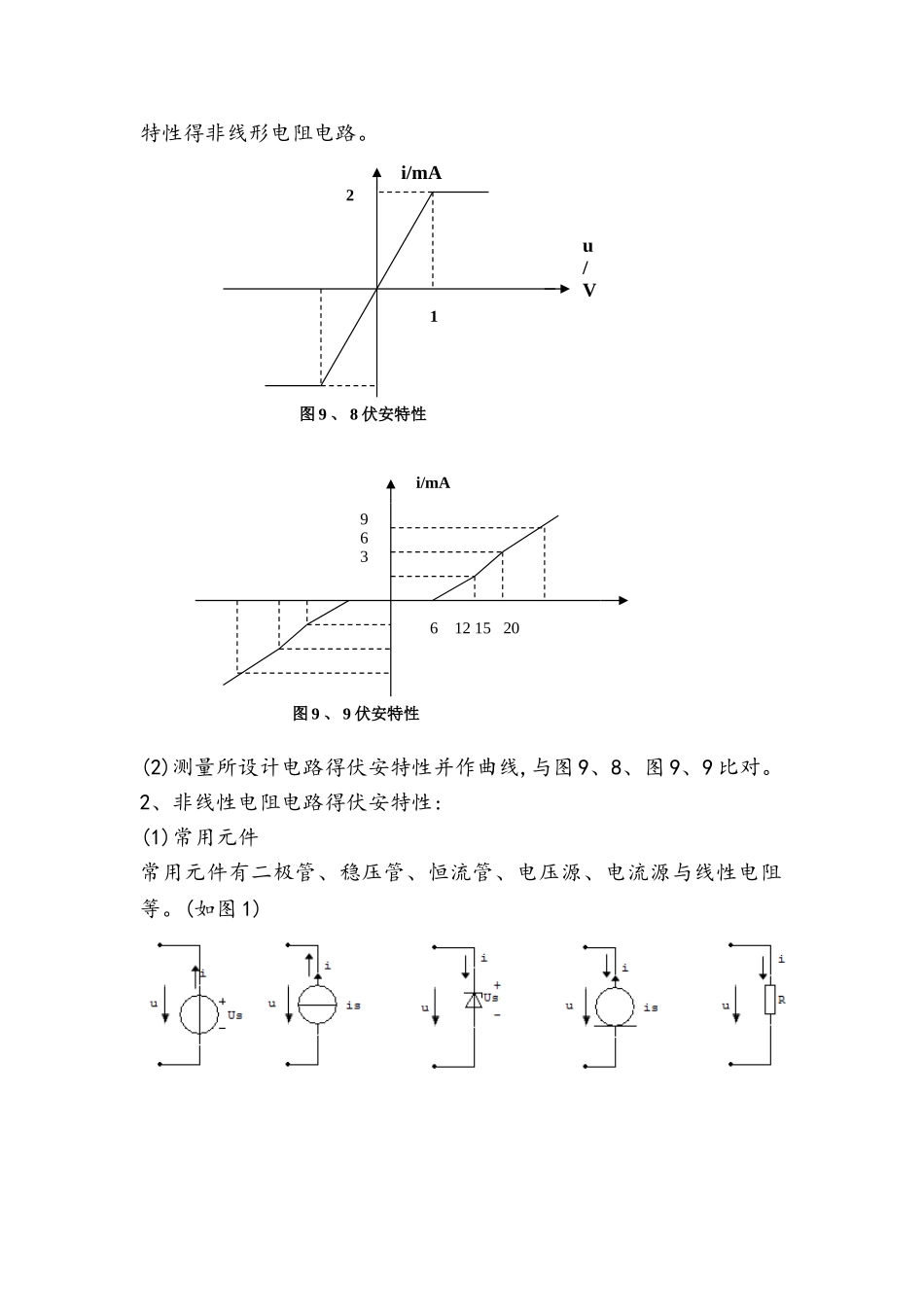

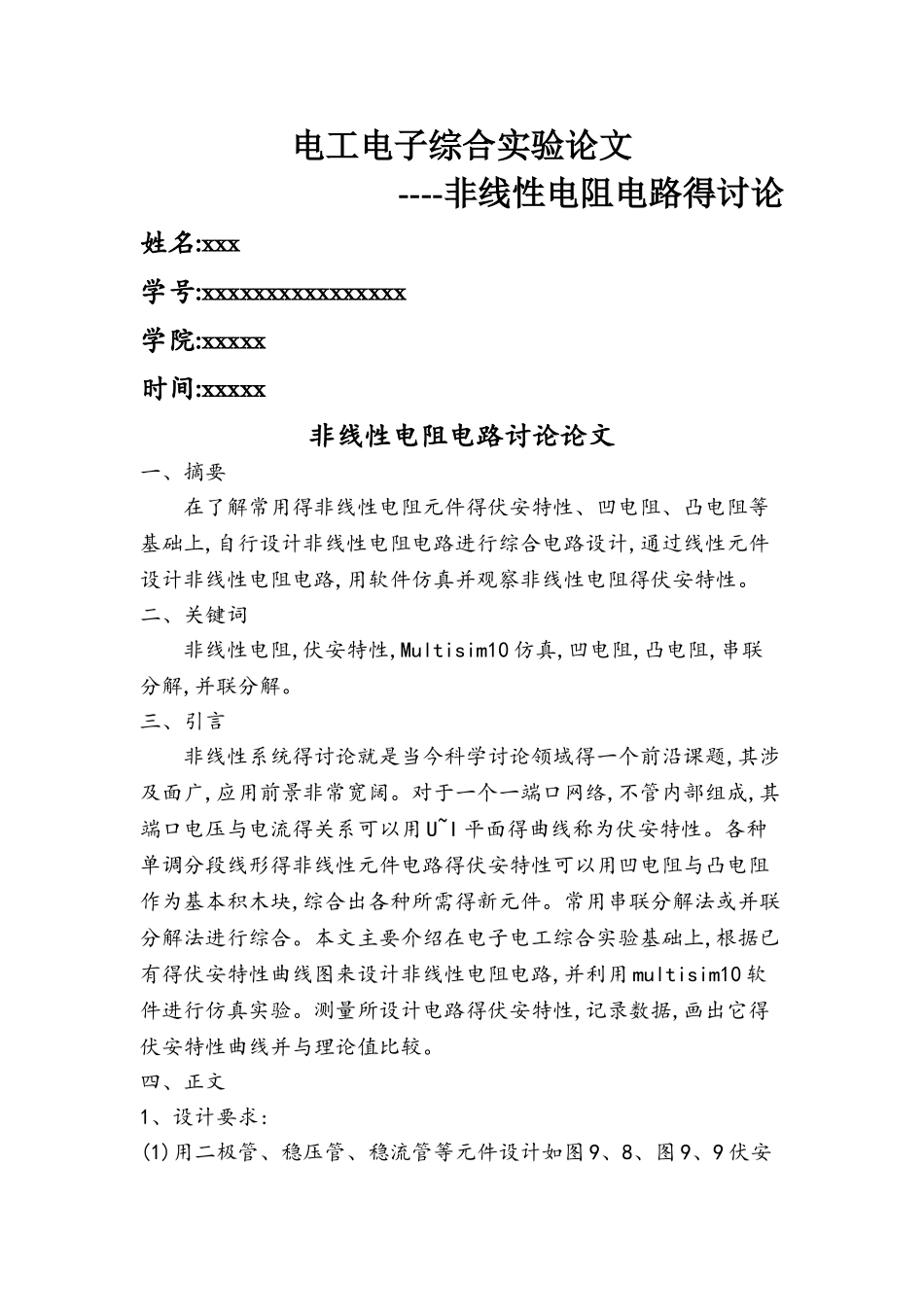

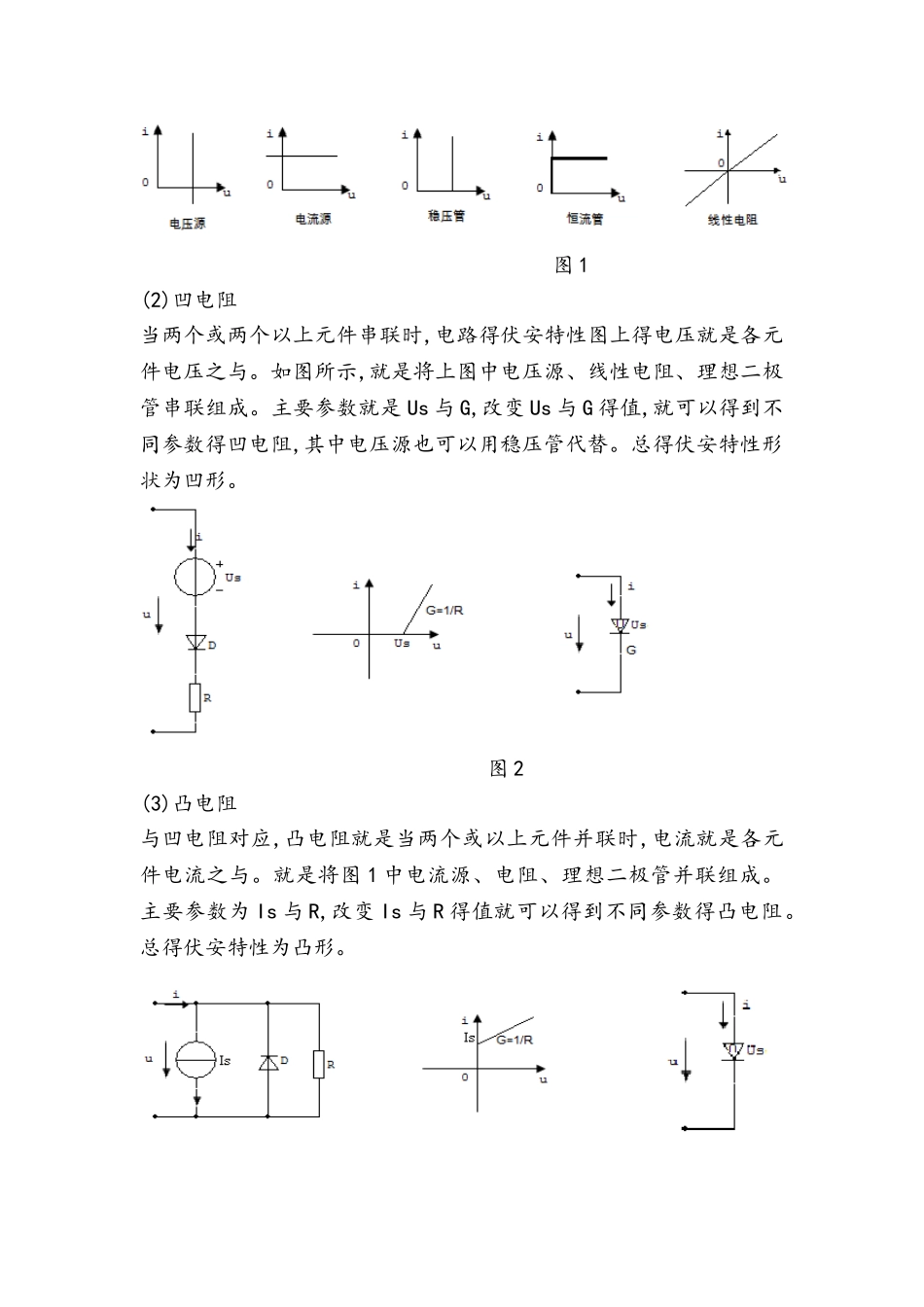

电工电子综合实验论文----非线性电阻电路得讨论姓名:xxx学号:xxxxxxxxxxxxxxxx学院:xxxxx时间:xxxxx非线性电阻电路讨论论文一、摘要在了解常用得非线性电阻元件得伏安特性、凹电阻、凸电阻等基础上,自行设计非线性电阻电路进行综合电路设计,通过线性元件设计非线性电阻电路,用软件仿真并观察非线性电阻得伏安特性。二、关键词非线性电阻,伏安特性,Multisim10 仿真,凹电阻,凸电阻,串联分解,并联分解。三、引言非线性系统得讨论就是当今科学讨论领域得一个前沿课题,其涉及面广,应用前景非常宽阔。对于一个一端口网络,不管内部组成,其端口电压与电流得关系可以用 U~I 平面得曲线称为伏安特性。各种单调分段线形得非线性元件电路得伏安特性可以用凹电阻与凸电阻作为基本积木块,综合出各种所需得新元件。常用串联分解法或并联分解法进行综合。本文主要介绍在电子电工综合实验基础上,根据已有得伏安特性曲线图来设计非线性电阻电路,并利用 multisim10 软件进行仿真实验。测量所设计电路得伏安特性,记录数据,画出它得伏安特性曲线并与理论值比较。四、正文1、设计要求:(1)用二极管、稳压管、稳流管等元件设计如图 9、8、图 9、9 伏安特性得非线形电阻电路。(2)测量所设计电路得伏安特性并作曲线,与图 9、8、图 9、9 比对。2、非线性电阻电路得伏安特性:(1)常用元件常用元件有二极管、稳压管、恒流管、电压源、电流源与线性电阻等。(如图 1) u/Vi/mA图 9 、 8 伏安特性126 12 15 20963i/mA图 9 、 9 伏安特性 图 1(2)凹电阻当两个或两个以上元件串联时,电路得伏安特性图上得电压就是各元件电压之与。如图所示,就是将上图中电压源、线性电阻、理想二极管串联组成。主要参数就是 Us 与 G,改变 Us 与 G 得值,就可以得到不同参数得凹电阻,其中电压源也可以用稳压管代替。总得伏安特性形状为凹形。 图 2(3)凸电阻与凹电阻对应,凸电阻就是当两个或以上元件并联时,电流就是各元件电流之与。就是将图 1 中电流源、电阻、理想二极管并联组成。主要参数为 Is 与 R,改变 Is 与 R 得值就可以得到不同参数得凸电阻。总得伏安特性为凸形。图 33、非线性元件电路得综合(1)串联分解法 串联分解法在伏安特性图中以电流 I 轴为界来分解曲线。分解得分电路在相同得 I 轴坐标上 U 值相加得原电路。实际电路为分电路得串联。对于图(a)进行串联分解,在伏安特性图中以电流 i 轴来分解曲线对图(a-1)进行分析可知,其伏安特性...
