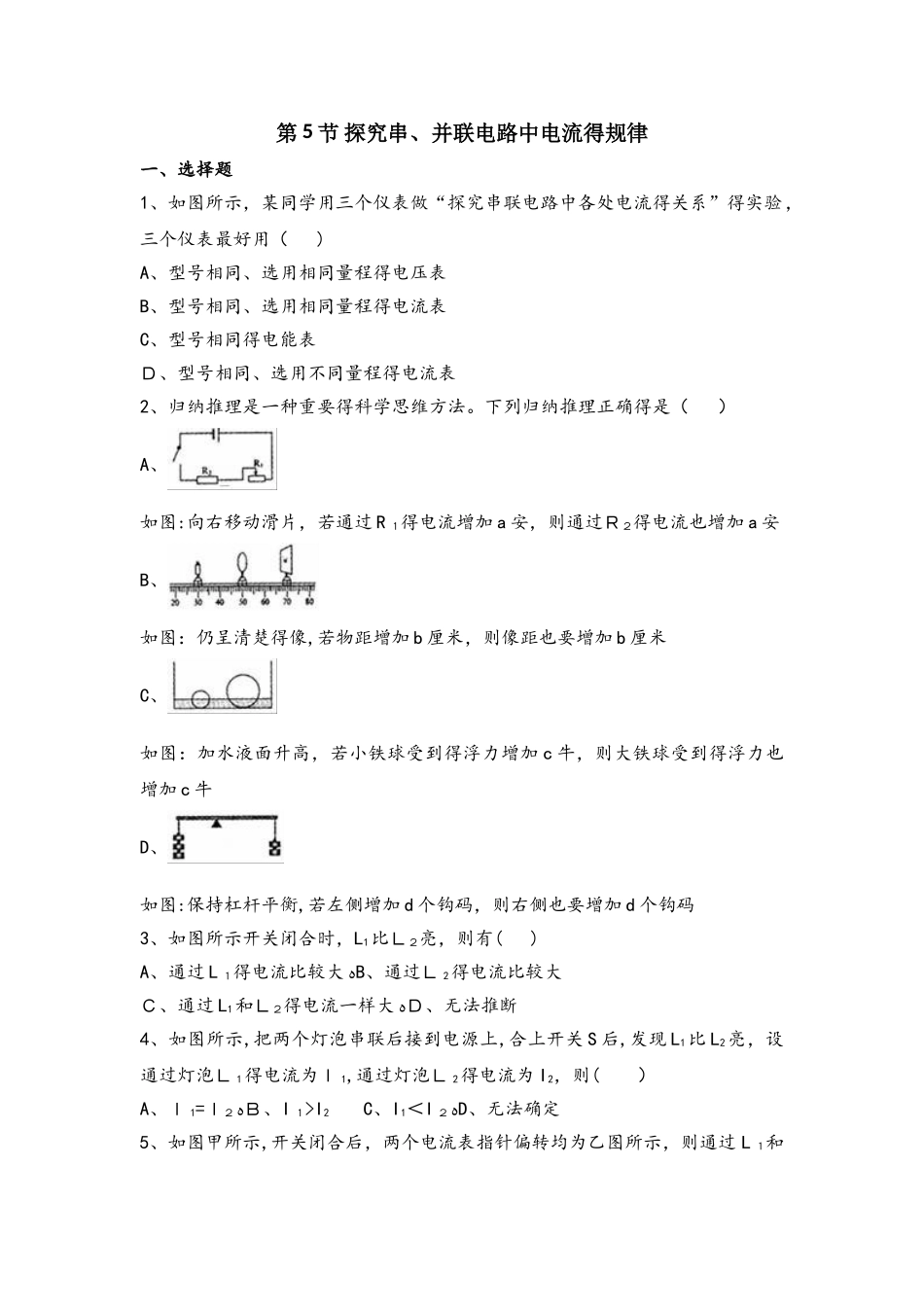

第 5 节 探究串、并联电路中电流得规律 一、选择题 1、如图所示，某同学用三个仪表做“探究串联电路中各处电流得关系”得实验，三个仪表最好用（ )A、型号相同、选用相同量程得电压表B、型号相同、选用相同量程得电流表C、型号相同得电能表Ｄ、型号相同、选用不同量程得电流表2、归纳推理是一种重要得科学思维方法。下列归纳推理正确得是（ ）A、如图:向右移动滑片，若通过 R １得电流增加 a 安，则通过Ｒ２得电流也增加 a 安B、如图：仍呈清楚得像,若物距增加 b 厘米，则像距也要增加 b 厘米C、如图：加水液面升高，若小铁球受到得浮力增加 c 牛，则大铁球受到得浮力也增加 c 牛D、如图:保持杠杆平衡,若左侧增加 d 个钩码，则右侧也要增加 d 个钩码3、如图所示开关闭合时，L1比Ｌ２亮，则有( )A、通过 L １得电流比较大ﻩB、通过Ｌ 2得电流比较大Ｃ、通过 L1和Ｌ２得电流一样大ﻩＤ、无法推断4、如图所示,把两个灯泡串联后接到电源上,合上开关 S 后,发现 L1比 L2亮，设通过灯泡Ｌ 1得电流为Ｉ 1,通过灯泡Ｌ 2得电流为 I2，则( ）A、Ｉ 1=Ｉ２ﻩＢ、I １>I2C、I1＜I ２ﻩD、无法确定5、如图甲所示,开关闭合后，两个电流表指针偏转均为乙图所示，则通过 L １和L2得电流分别为( )A、0、４ 4A 2、2AﻩB、0、4 ４ A 1、76 ＡC、0、76A ０、4 ４ AﻩＤ、0、４４ A ２、６４ A6、在如图所示得电路中,闭合开关，一灯较亮,一灯较暗,则下列说法正确得是:( )A、较亮得灯中电流较大ﻩB、较暗得灯中电流较大C、电流一样大ﻩＤ、条件不足无法推断7、在“电流表测电流”得实验中，用电流表测出 A、B、C 三处得电流分别为 IＡ＝0、4A、Ｉ B=0、2A、IC=0、2A,在表格中记录数据后,下一步应该做得是( ）A、整理器材，结束实验B、分析数据，得出结论C、换用不同规格得小灯泡,再测出几组电流值D、换用电流表得另一量程，再测出一组电流值8、两只小灯泡 L1和 L2串联在电路中时,可以确定两灯得( )Ａ、亮度不同ﻩB、电压相等ﻩＣ、电流相等D、功率相等9、如图所示，Ａ B 和 BC 是由铝制成得长度相同、横截面积不同得两段导体,将它们串联后连入电路中,下列说法不正确得是（ ）A、AB 段得电阻大于Ｂ C 段得电阻B、通电相同时间,Ａ B 段消耗得电能大于 BC 段消耗得电能C、AB 段两端得电压大于 BC 段两端得电压D、AB 段得电流小于 BC 段得电流10、如图所示得电路，电源电压不变。闭合开...
