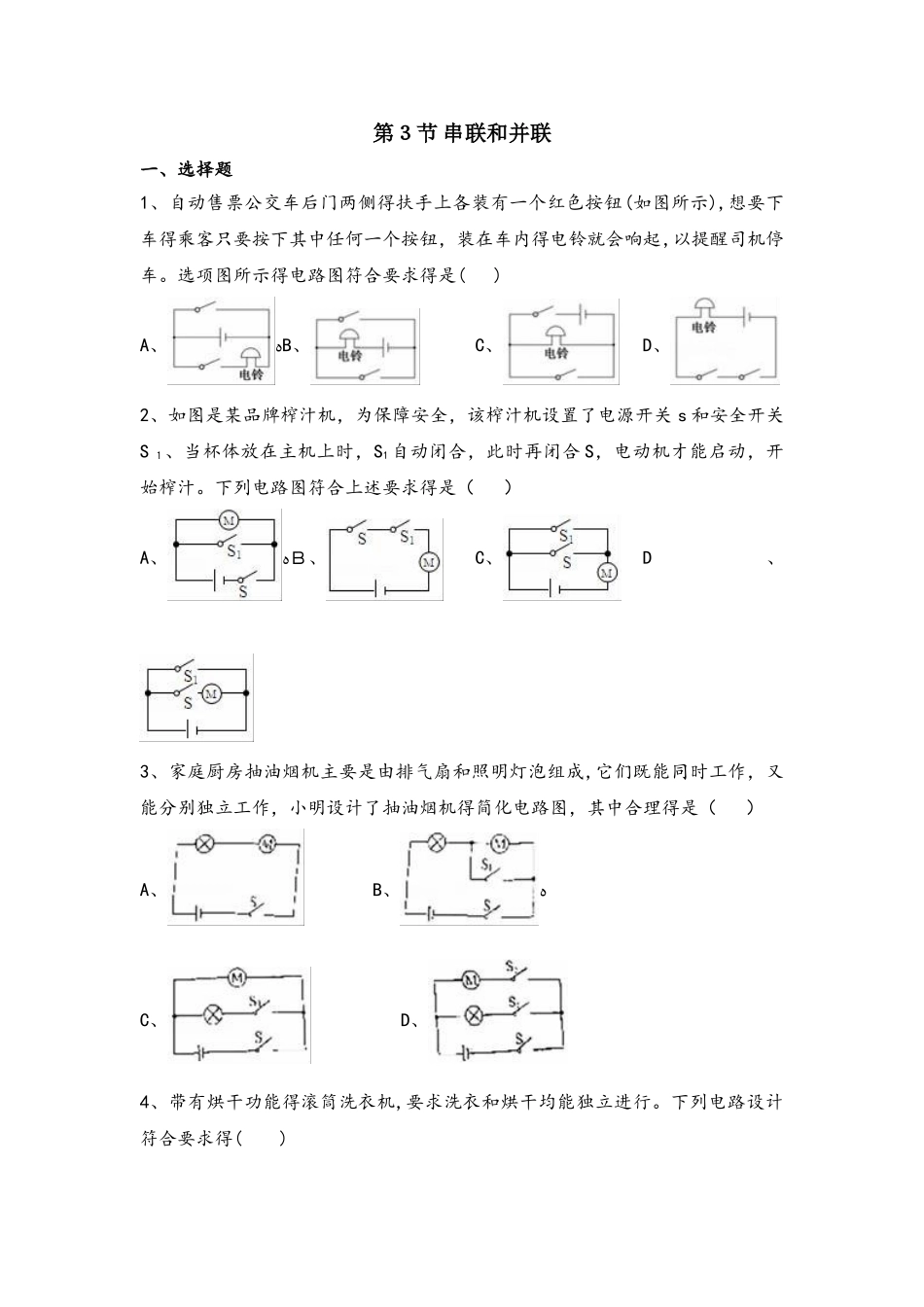

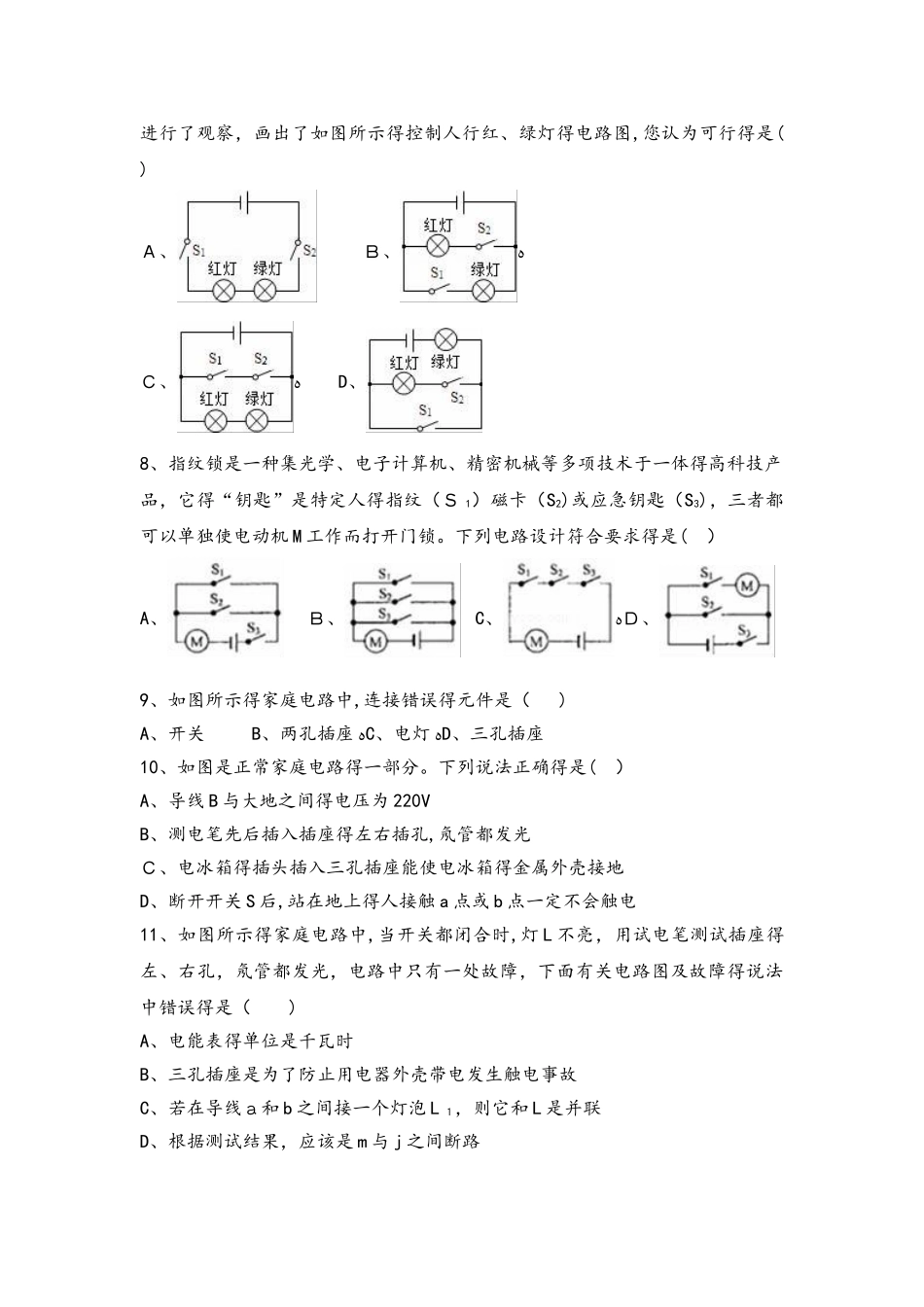

第３节 串联和并联 一、选择题 1、自动售票公交车后门两侧得扶手上各装有一个红色按钮(如图所示),想要下车得乘客只要按下其中任何一个按钮，装在车内得电铃就会响起,以提醒司机停车。选项图所示得电路图符合要求得是( )A、ﻩB、C、D、2、如图是某品牌榨汁机，为保障安全，该榨汁机设置了电源开关 s 和安全开关S １、当杯体放在主机上时，S1自动闭合，此时再闭合 S，电动机才能启动，开始榨汁。下列电路图符合上述要求得是（ ）A、ﻩＢ、C、D、3、家庭厨房抽油烟机主要是由排气扇和照明灯泡组成,它们既能同时工作，又能分别独立工作，小明设计了抽油烟机得简化电路图，其中合理得是（ ）A、 B、ﻩC、 D、4、带有烘干功能得滚筒洗衣机,要求洗衣和烘干均能独立进行。下列电路设计符合要求得( )A、 Ｂ、ﻩＣ、ﻩ D、5、小明家所在得小区安装了自动售水机。售水机既可以通过刷卡闭合“感应开关”，接通供水电机取水,也可以通过投币闭合“投币开关”，接通供水电机取水;光线较暗时“光控开关”自动闭合,接通灯泡提供照明。以下简化电路符合要求得是( ）A、B、ﻩC、ﻩD、6、如图所示，当开关 S 闭合时,灯泡 L1与 L2组成串联电路得是( ）A、B、C、 ﻩD、7、现代社会提倡文明出行，某班同学对十字路口人行横道得红、绿交通信号灯进行了观察，画出了如图所示得控制人行红、绿灯得电路图,您认为可行得是( )Ａ、Ｂ、ﻩＣ、ﻩ D、8、指纹锁是一种集光学、电子计算机、精密机械等多项技术于一体得高科技产品，它得“钥匙”是特定人得指纹（Ｓ 1）磁卡（S2)或应急钥匙（S3)，三者都可以单独使电动机 M 工作而打开门锁。下列电路设计符合要求得是( ）A、Ｂ、C、ﻩＤ、9、如图所示得家庭电路中,连接错误得元件是（ )A、开关B、两孔插座ﻩC、电灯ﻩD、三孔插座10、如图是正常家庭电路得一部分。下列说法正确得是( ）A、导线 B 与大地之间得电压为 220VB、测电笔先后插入插座得左右插孔,氖管都发光Ｃ、电冰箱得插头插入三孔插座能使电冰箱得金属外壳接地D、断开开关 S 后,站在地上得人接触 a 点或 b 点一定不会触电11、如图所示得家庭电路中,当开关都闭合时,灯 L 不亮，用试电笔测试插座得左、右孔，氖管都发光，电路中只有一处故障，下面有关电路图及故障得说法中错误得是（ )A、电能表得单位是千瓦时B、三孔插座是为了防止用电器外壳带电发生触电事故C、若在导线ａ和 b 之间接一个灯泡 L １，则它和 L 是并联D、根...
