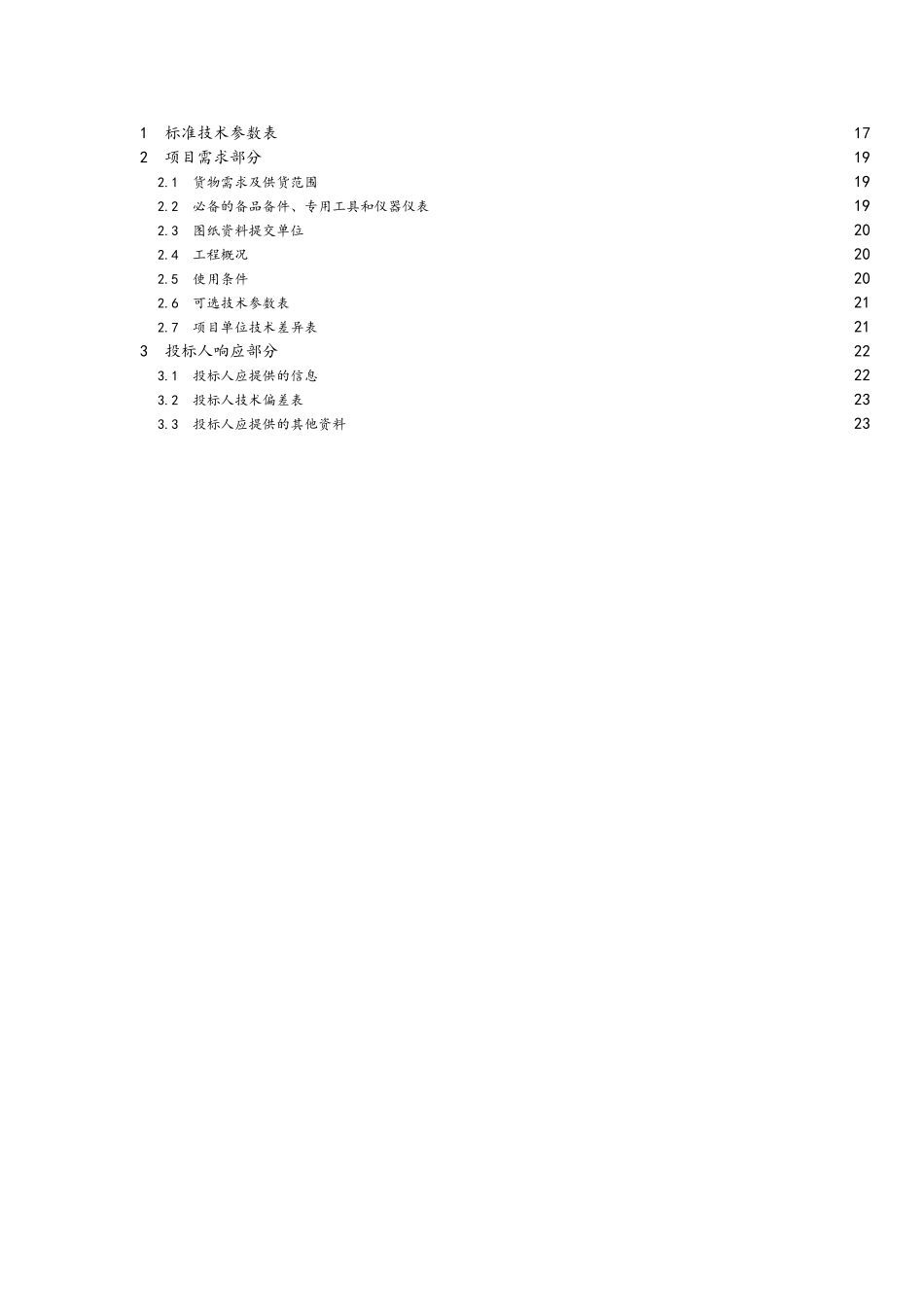

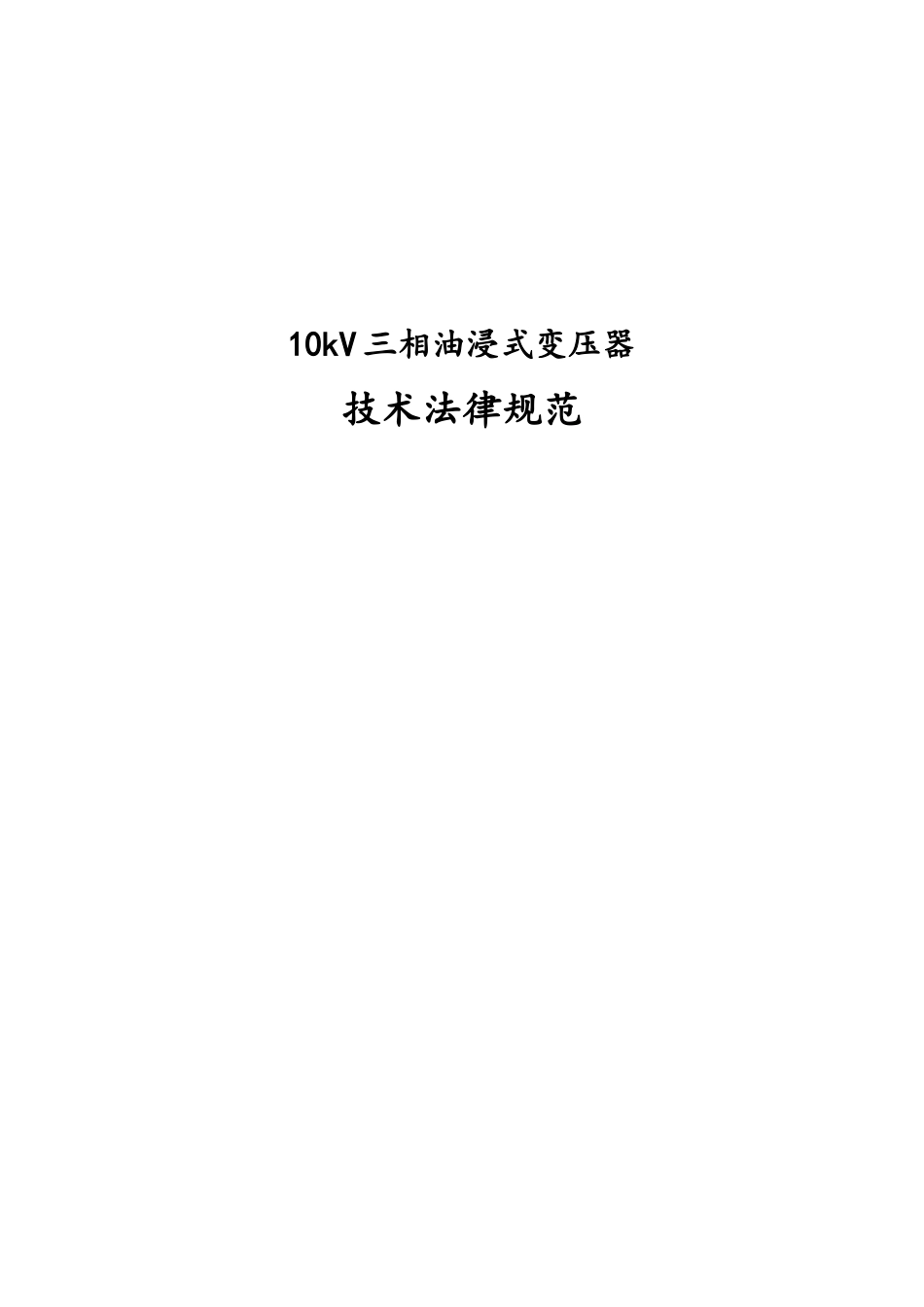

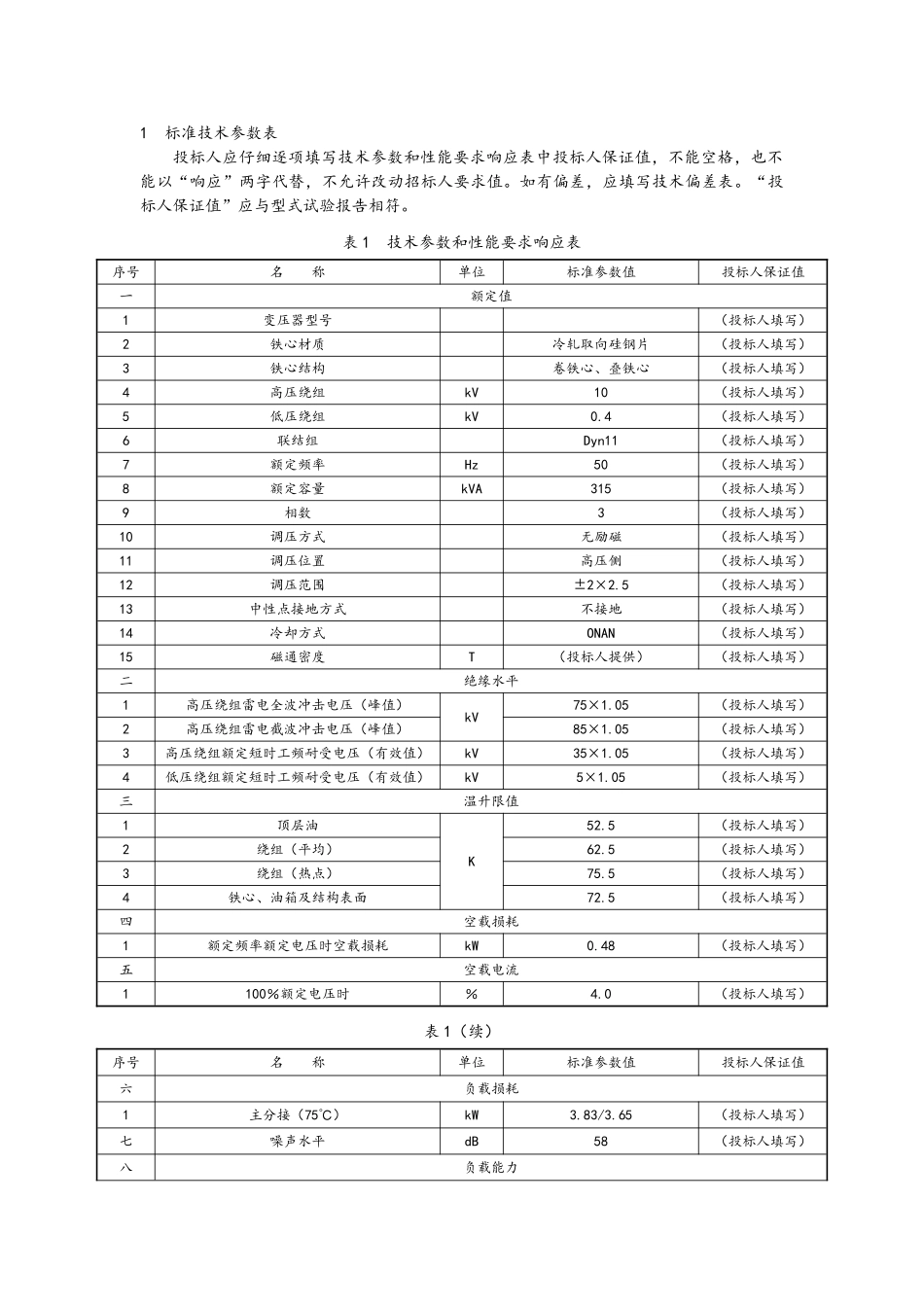

10kV 三相油浸式变压器技术法律规范1 标准技术参数表172 项目需求部分192.1 货物需求及供货范围192.2 必备的备品备件、专用工具和仪器仪表192.3 图纸资料提交单位202.4 工程概况202.5 使用条件202.6 可选技术参数表212.7 项目单位技术差异表213 投标人响应部分223.1 投标人应提供的信息223.2 投标人技术偏差表233.3 投标人应提供的其他资料231 标准技术参数表投标人应仔细逐项填写技术参数和性能要求响应表中投标人保证值，不能空格，也不能以“响应”两字代替，不允许改动招标人要求值。如有偏差，应填写技术偏差表。“投标人保证值”应与型式试验报告相符。表 1 技术参数和性能要求响应表序号名 称单位标准参数值投标人保证值一额定值1变压器型号（投标人填写）2铁心材质冷轧取向硅钢片（投标人填写）3铁心结构卷铁心、叠铁心（投标人填写）4高压绕组kV10（投标人填写）5低压绕组kV0.4（投标人填写）6联结组Dyn11（投标人填写）7额定频率Hz50（投标人填写）8额定容量kVA315（投标人填写）9相数3（投标人填写）10调压方式无励磁（投标人填写）11调压位置高压侧（投标人填写）12调压范围±2×2.5（投标人填写）13中性点接地方式不接地（投标人填写）14冷却方式ONAN（投标人填写）15磁通密度T（投标人提供）（投标人填写）二绝缘水平1高压绕组雷电全波冲击电压（峰值）kV75×1.05（投标人填写）2高压绕组雷电截波冲击电压（峰值）85×1.05（投标人填写）3高压绕组额定短时工频耐受电压（有效值）kV35×1.05（投标人填写）4低压绕组额定短时工频耐受电压（有效值）kV5×1.05（投标人填写）三温升限值1顶层油K52.5（投标人填写）2绕组（平均）62.5（投标人填写）3绕组（热点）75.5（投标人填写）4铁心、油箱及结构表面72.5（投标人填写）四空载损耗1额定频率额定电压时空载损耗kW0.48（投标人填写）五空载电流1100％额定电压时％4.0（投标人填写）表 1（续）序号名 称单位标准参数值投标人保证值六负载损耗1主分接（75℃）kW3.83/3.65（投标人填写）七噪声水平dB58（投标人填写）八负载能力1起始负荷 80％，环境温度 40℃下过载能力（过负荷能力及持续运行时间）温升根据长期急救周期性负载温度限值控制过载倍数1.5（投标人填写）持续运行时间（h）2（投标人填写）九质量1器身质量t（投标人提供）（投标人填写）2油质量t（投标人提供）（投标人填写）3总质量t（投标人提供）（投标人填写）4变压器运输时允许的最大倾斜度15°（...
