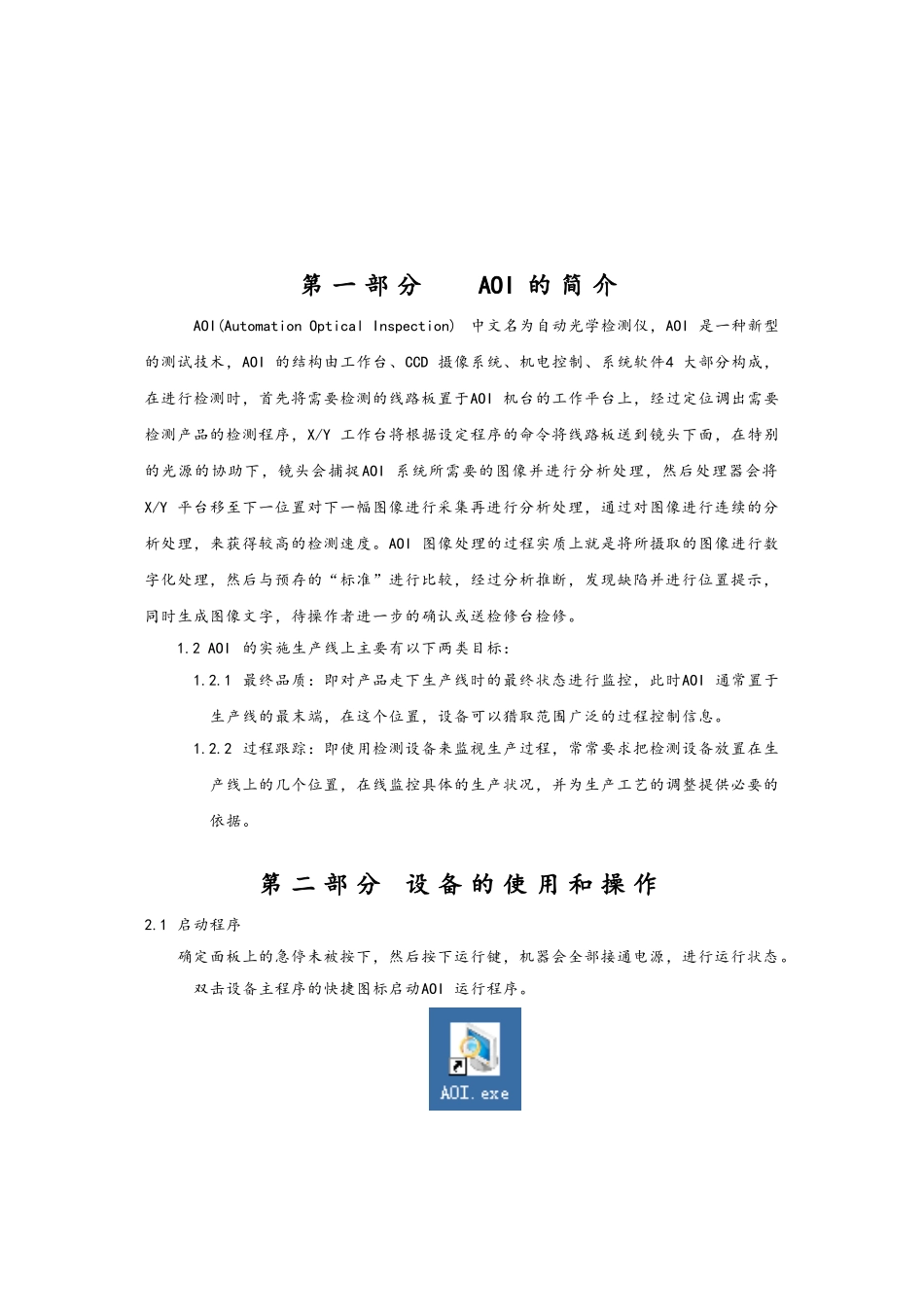

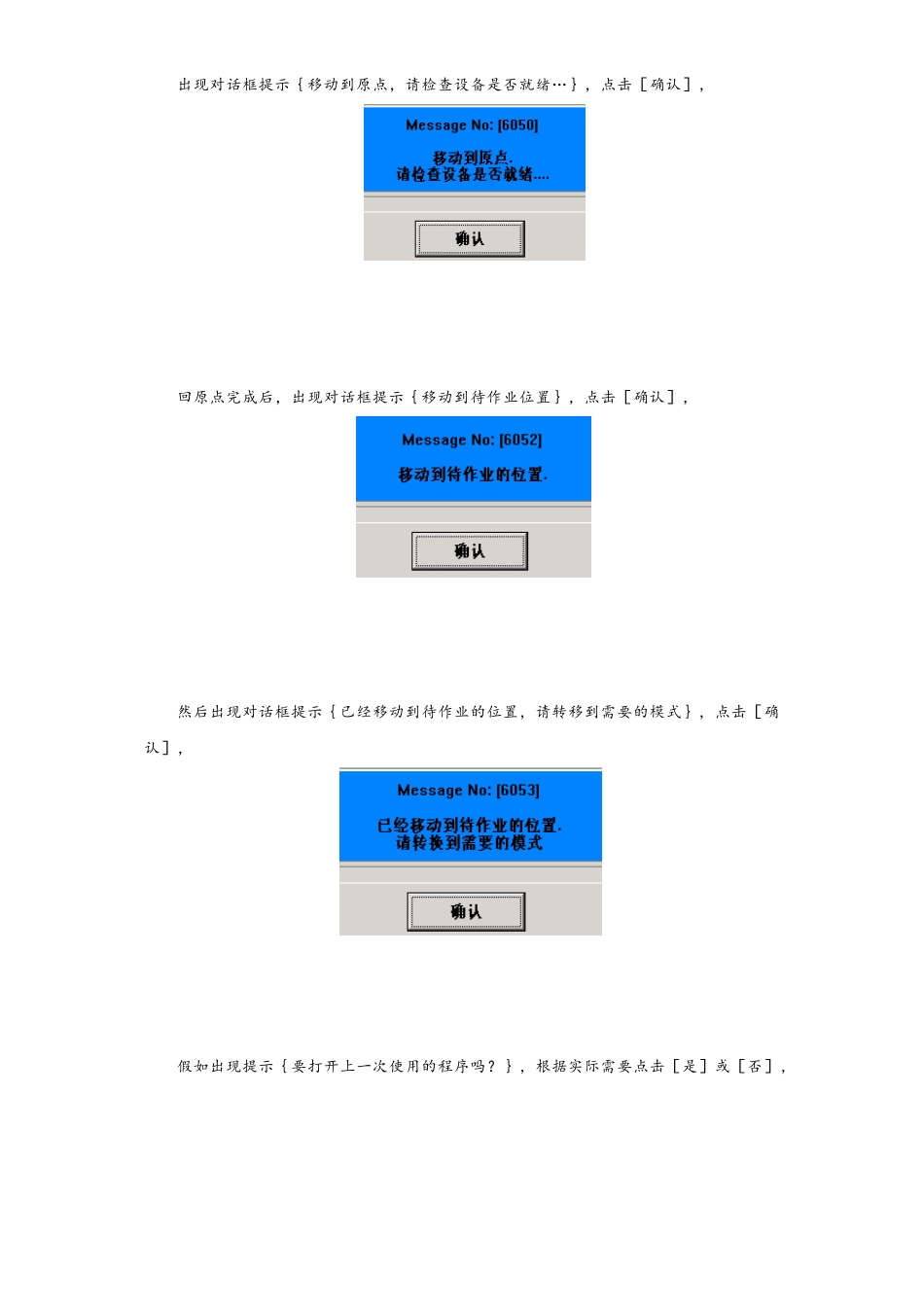

自动光学检测仪 学习培训资料 2025 年4 月3 日第 一 部 分 AOI 的 简 介AOI(Automation Optical Inspection)中文名为自动光学检测仪，AOI 是一种新型的测试技术，AOI 的结构由工作台、CCD 摄像系统、机电控制、系统软件4 大部分构成，在进行检测时，首先将需要检测的线路板置于AOI 机台的工作平台上，经过定位调出需要检测产品的检测程序，X/Y 工作台将根据设定程序的命令将线路板送到镜头下面，在特别的光源的协助下，镜头会捕捉AOI 系统所需要的图像并进行分析处理，然后处理器会将X/Y 平台移至下一位置对下一幅图像进行采集再进行分析处理，通过对图像进行连续的分析处理，来获得较高的检测速度。AOI 图像处理的过程实质上就是将所摄取的图像进行数字化处理，然后与预存的“标准”进行比较，经过分析推断，发现缺陷并进行位置提示，同时生成图像文字，待操作者进一步的确认或送检修台检修。1.2 AOI 的实施生产线上主要有以下两类目标：1.2.1 最终品质：即对产品走下生产线时的最终状态进行监控，此时AOI 通常置于生产线的最末端，在这个位置，设备可以猎取范围广泛的过程控制信息。1.2.2 过程跟踪：即使用检测设备来监视生产过程，常常要求把检测设备放置在生产线上的几个位置，在线监控具体的生产状况，并为生产工艺的调整提供必要的依据。第 二 部 分 设 备 的 使 用 和 操 作2.1 启动程序 确定面板上的急停未被按下，然后按下运行键，机器会全部接通电源，进行运行状态。双击设备主程序的快捷图标启动AOI 运行程序。出现对话框提示｛移动到原点，请检查设备是否就绪…｝，点击［确认］，回原点完成后，出现对话框提示｛移动到待作业位置｝，点击［确认］，然后出现对话框提示｛已经移动到待作业的位置，请转移到需要的模式｝，点击［确认］，假如出现提示｛要打开上一次使用的程序吗？｝，根据实际需要点击［是］或［否］，2.2 新建模式在顶部菜单栏点击［工作模式］- ［新建模式］假如出现［用户登陆］对话框，则输入密码，默认出厂密码为“123456” 。进入新建模式：将PCB 放在轨道进入端，点击底部的［操作］［进板］，PCB 进入轨道中正常检测位置并被固定。点击右下角的，让相机自动移动到PCB 的右下角位置，从相机取回的图像上确认当前相机的十字中心点已处于PCB 的右下角范围以外才为正常。点击图像周围的箭头，使相机中心点移动到PCB 的左上角范围以外，可以适当地向左上角以外多...
